67700390 Scharnier M237.1; PA Form C 50x50
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
11 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
10,75 €
5
3% = 0,28 €
10,47 €
10
10% = 1,09 €
9,66 €
25
15% = 1,64 €
9,11 €
50
20% = 2,15 €
8,60 €
100
25% = 2,69 €
8,06 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (10,75 € / Stück)
10,75 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Highlights & Details
- Artikelnummer (SKU)67700390MaterialKunststoff / StahlOberflächeMattFormCBreite [l]50 [mm]Gewindegröße [d1]M 6 [mm]Anzugsmoment für Gewinde d1 [MA1)]5 [Nm]Gesamthöhe [h1]11,5 [mm]Max. Axialkraft [FA3)]2340 [N]Max. Radialkraft bei Öffnungswinkel 90° [FR4)]2100 [N]Gewicht50 [g]
Technische Daten
- Artikelnummer (SKU)67700390MaterialKunststoff / StahlOberflächeMattFormCBreite [l]50 [mm]Gewindegröße [d1]M 6 [mm]Anzugsmoment für Gewinde d1 [MA1)]5 [Nm]Gesamthöhe [h1]11,5 [mm]Max. Axialkraft [FA3)]2340 [N]Max. Radialkraft bei Öffnungswinkel 90° [FR4)]2100 [N]Gewicht50 [g]
- Produkt-Art
Scharnier
- Abm.
(L x B x H) 50 x 50 x 11.5 mm
- Material
Polyamid
Edelstahl V2A
Stahl
- Inhalt
1 St.
- Form
C
- Gewicht
50 g
- Material-Eigenschaft
vernickelt
glasfaserverstärkt
matt
- Breite
50 mm
- Höhe
11.5 mm
- Länge
50 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929518913 67700390 Scharnier M237.1; PA Form C 50x50
Beschreibung
67700390
Werkstoff: Kunststoff (Polyamid) glasfaserverstärkt, schwarz matt. Stift: Edelstahl 1.4305. Gewindebolzen: Stahl, vernickelt.
Nicht aushängbare, hochwertige Kunststoff-Scharniere.

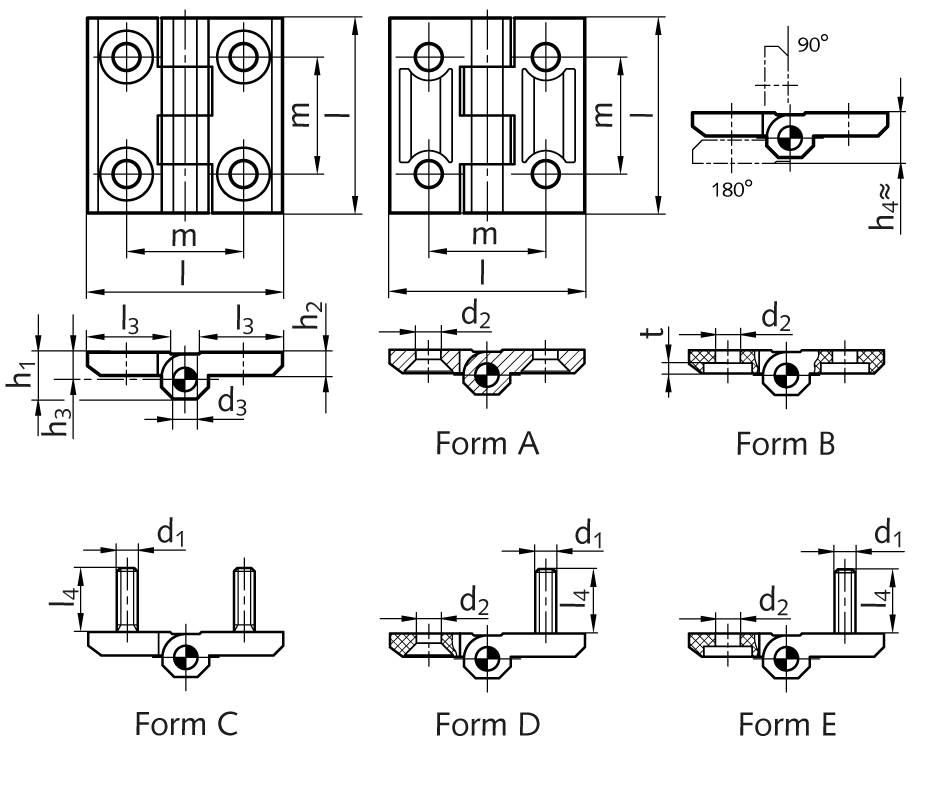

Form A: Mit 2 x 2 Bohrungen für Senkschrauben.
Form B: Mit 2 x 2 Bohrungen für Zylinderschrauben.
Form C: Mit 2 x 2 Gewindebolzen.
Temperaturbeständig bis +140°C.
1) Anzugsdrehmoment für Gewinde d1.
2) Anzugsdrehmoment für passende Schraube in d2.
3) Max. Axialkraft.
4) Max. Radialkraft bei Öffnungswinkel 90°. Das sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung.
Werkstoff: Kunststoff (Polyamid) glasfaserverstärkt, schwarz matt. Stift: Edelstahl 1.4305. Gewindebolzen: Stahl, vernickelt.
Nicht aushängbare, hochwertige Kunststoff-Scharniere.
Form A: Mit 2 x 2 Bohrungen für Senkschrauben.
Form B: Mit 2 x 2 Bohrungen für Zylinderschrauben.
Form C: Mit 2 x 2 Gewindebolzen.
Temperaturbeständig bis +140°C.
1) Anzugsdrehmoment für Gewinde d1.
2) Anzugsdrehmoment für passende Schraube in d2.
3) Max. Axialkraft.
4) Max. Radialkraft bei Öffnungswinkel 90°. Das sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung.
