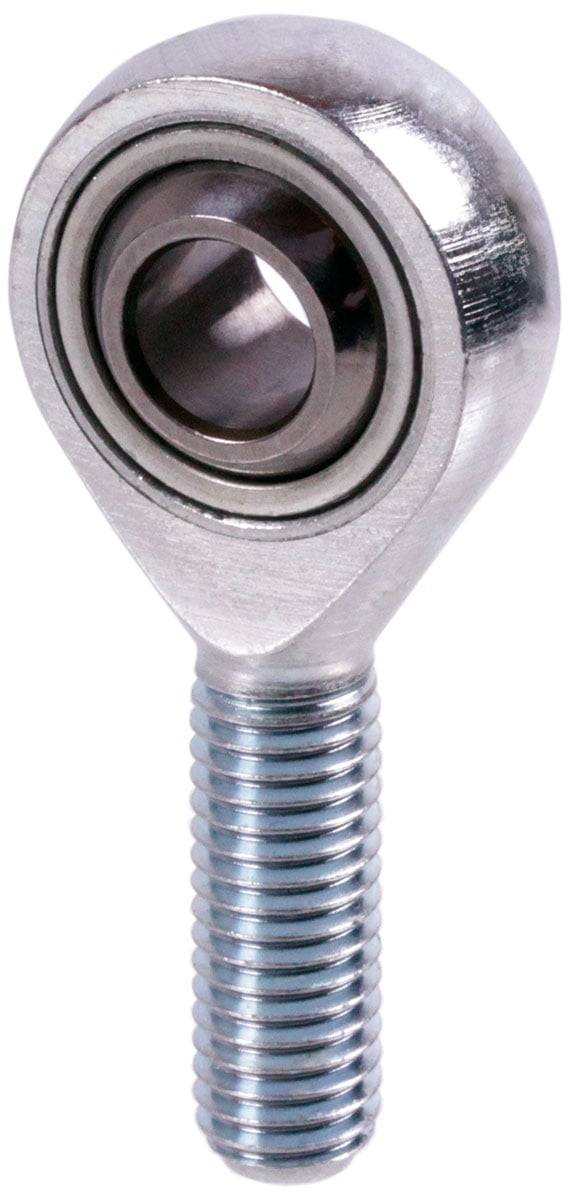

63282000 Gelenkkopf GT-K M20x1,5 AR kaufen

1/2

Produkt-Art

Gelenkkopf

Bohrungs-Durchmesser

20 mm

Typ

63282000

Herst.-Teilenr.

63282000

Gehäusematerial

Stahl

Datenblatt (PDF)

Lieferung Di., 29. Sept.

107 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (39,10 € / Stück)

39,10 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Artikelnummer (SKU)63282000MaterialStahlOberflächeVerzinktGewinde-AusführungrechtsBohrung [dH7]20 [mm]Außendurchmesser [d2]50 [mm]Achsabstand zur Befestigungsfläche [h]78 [mm]Gewindegröße [G]M 20x1,5 [mm]Gewindesteigung1,5 [mm]Kippwinkel [Alpha]14 [°]Gewicht348 [g]

Technische Daten

Artikelnummer (SKU)63282000MaterialStahlOberflächeVerzinktGewinde-AusführungrechtsBohrung [dH7]20 [mm]Außendurchmesser [d2]50 [mm]Achsabstand zur Befestigungsfläche [h]78 [mm]Gewindegröße [G]M 20x1,5 [mm]Gewindesteigung1,5 [mm]Kippwinkel [Alpha]14 [°]Gewicht348 [g]

Typ: 63282000

Produkt-Art: Gelenkkopf

Herst.-Teilenr.: 63282000

Bohrungs-Durchmesser: 20 mm

Gehäusematerial: Stahl

Gewicht: 348 g

Besonderheiten: mit PTFE-Abdeckung

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929530122 63282000 Gelenkkopf GT-K M20x1,5 AR

Beschreibung

63282000
Werkstoff Innenring: Wälzlagerstahl 100Cr6 gehärtet HRC 62 ±1,
geschliffen und poliert. Werkstoff Außenteil: Bohrungen 6-12
mm Automatenstahl gedreht, Bohrungen 14-30 mm C22 geschmiedet, verzinkt. Werkstoff
Laufschale: Automatenstahl mit PTFE-Gewebe. Breite Form nach DIN ISO
12240-4 (DIN 648) Reihe K. Für hohe radiale und axiale
Wechselbelastungen. Gleitgeschwindigkeit bis 10 m/min.
Belastungstabellen Seite 376 - 377. AR = Außen-Rechtsgewinde. AL
= Außen-Linksgewinde.

Hinweis: Die spezifischen
Einsatzbedingungen und die Einbausituation von Gelenkköpfen und
Gelenklagern variieren in der Praxis sehr stark und lassen sich daher
durch einen Hersteller in einem Katalog nicht verallgemeinern. In allen
Fällen muss der Anwender die bei der Auswahl zu Grunde gelegten
theoretischen Parameter mit den tatsächlich in der Praxis vorliegenden
Einsatzbedingungen abgleichen und die Eignung des Gelenkkopfes bzw.
Gelenklagers in der Praxis überprüfen. Es obliegt dem Anwender, die für
die konkrete Anwendung sinnvollen Sicherheitsfaktoren und
Wartungsintervalle zu definieren.
