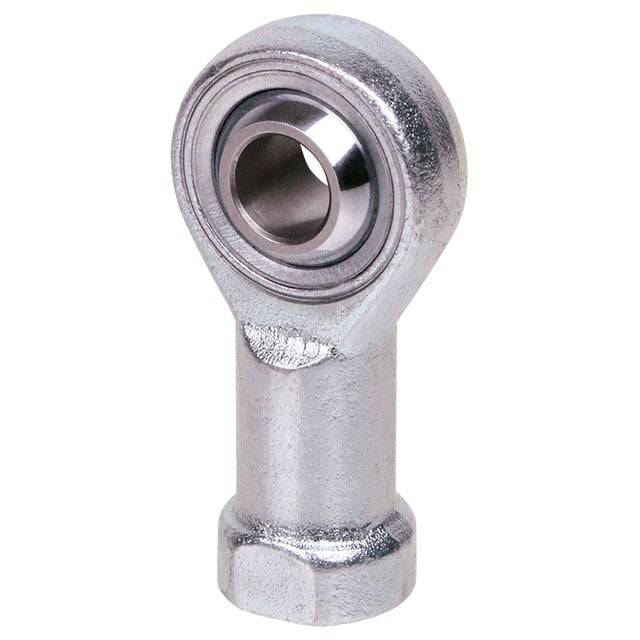

63260500E Gelenkkopf GTE M5 IR
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gehäusematerial
Stahl
Außengewinde
M5
Bohrungs-Durchmesser
5 mm
Produkt-Art
Gelenkkopf
Typ
63260500E
Datenblatt (PDF)
368 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
6,48 €
5
6% = 0,38 €
6,10 €
10
12% = 0,77 €
5,71 €
25
22% = 1,42 €
5,06 €
50
26% = 1,70 €
4,78 €
100
29% = 1,90 €
4,58 €
250
33% = 2,13 €
4,35 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (6,48 € / Stück)
6,48 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Highlights & Details
- Artikelnummer (SKU)63260500EMaterialStahlOberflächeVerzinktGewinde-AusführungrechtsBohrung [dH7]5 [mm]Außendurchmesser [d2max [mm]]19 [mm]Achsabstand zur Befestigungsfläche [h1]27±1,2 [mm]Gewindegröße [G]M 5 [mm]Kippwinkel [Alpha]13 [°]Gewicht16 [g]
Technische Daten
- Artikelnummer (SKU)63260500EMaterialStahlOberflächeVerzinktGewinde-AusführungrechtsBohrung [dH7]5 [mm]Außendurchmesser [d2max [mm]]19 [mm]Achsabstand zur Befestigungsfläche [h1]27±1,2 [mm]Gewindegröße [G]M 5 [mm]Kippwinkel [Alpha]13 [°]Gewicht16 [g]
- Typ
63260500E
- Gewicht
16 g
- Besonderheiten
mit PTFE-Abdeckung
- Gehäusematerial
Stahl
- Außengewinde
M5
- Bohrungs-Durchmesser
5 mm
- UKCA
Ja
- Produkt-Art
Gelenkkopf
Dokumente & Downloads
Datenblatt
Datenblatt 929542065 63260500E Gelenkkopf GTE M5 IR
Beschreibung
63260500E
Werkstoff: Gehäuse: Stahl C45 geschmiedet, verzinkt. Außenring:
Stahl mit PTFE-Gewebe. Innenring: Stahl 105Cr4 gehärtet,
geschliffen und poliert.
DIN ISO 12240-4 (DIN 648) Maßreihe K und/oder DIN ISO 8139 / CETOP RP
103 P, siehe Fußnote. Wahlweise mit Rechts- oder Linksgewinde.
Hochleistungs-Gelenkkopf für hohe radiale und axiale Wechselbelastung.
Stahl auf PTFE-Gewebe.
Wartungsfrei.
Gleitgeschwindigkeit bis 10 m/min.
Hinweis: Die spezifischen Einsatzbedingungen und die
Einbausituation von Gelenkköpfen und Gelenklagern variieren in der Praxis
sehr stark und lassen sich daher durch einen Hersteller in einem Katalog
nicht verallgemeinern. In allen Fällen muss der Anwender die bei der
Auswahl zu Grunde gelegten theoretischen Parameter mit den tatsächlich in
der Praxis vorliegenden Einsatzbedingungen abgleichen und die Eignung des
Gelenkkopfes bzw. Gelenklagers in der Praxis überprüfen. Es obliegt dem
Anwender, die für die konkrete Anwendung sinnvollen Sicherheitsfaktoren
und Wartungsintervalle zu definieren.
1) DIN ISO 12240-4
K.
2) DIN ISO 12240-4 K und DIN ISO 8139 / CETOP.
3) DIN ISO 8139 / CETOP.
Werkstoff: Gehäuse: Stahl C45 geschmiedet, verzinkt. Außenring:
Stahl mit PTFE-Gewebe. Innenring: Stahl 105Cr4 gehärtet,
geschliffen und poliert.
DIN ISO 12240-4 (DIN 648) Maßreihe K und/oder DIN ISO 8139 / CETOP RP
103 P, siehe Fußnote. Wahlweise mit Rechts- oder Linksgewinde.
Hochleistungs-Gelenkkopf für hohe radiale und axiale Wechselbelastung.
Stahl auf PTFE-Gewebe.
Wartungsfrei.
Gleitgeschwindigkeit bis 10 m/min.
Hinweis: Die spezifischen Einsatzbedingungen und die
Einbausituation von Gelenkköpfen und Gelenklagern variieren in der Praxis
sehr stark und lassen sich daher durch einen Hersteller in einem Katalog
nicht verallgemeinern. In allen Fällen muss der Anwender die bei der
Auswahl zu Grunde gelegten theoretischen Parameter mit den tatsächlich in
der Praxis vorliegenden Einsatzbedingungen abgleichen und die Eignung des
Gelenkkopfes bzw. Gelenklagers in der Praxis überprüfen. Es obliegt dem
Anwender, die für die konkrete Anwendung sinnvollen Sicherheitsfaktoren
und Wartungsintervalle zu definieren.
1) DIN ISO 12240-4
K.
2) DIN ISO 12240-4 K und DIN ISO 8139 / CETOP.
3) DIN ISO 8139 / CETOP.
