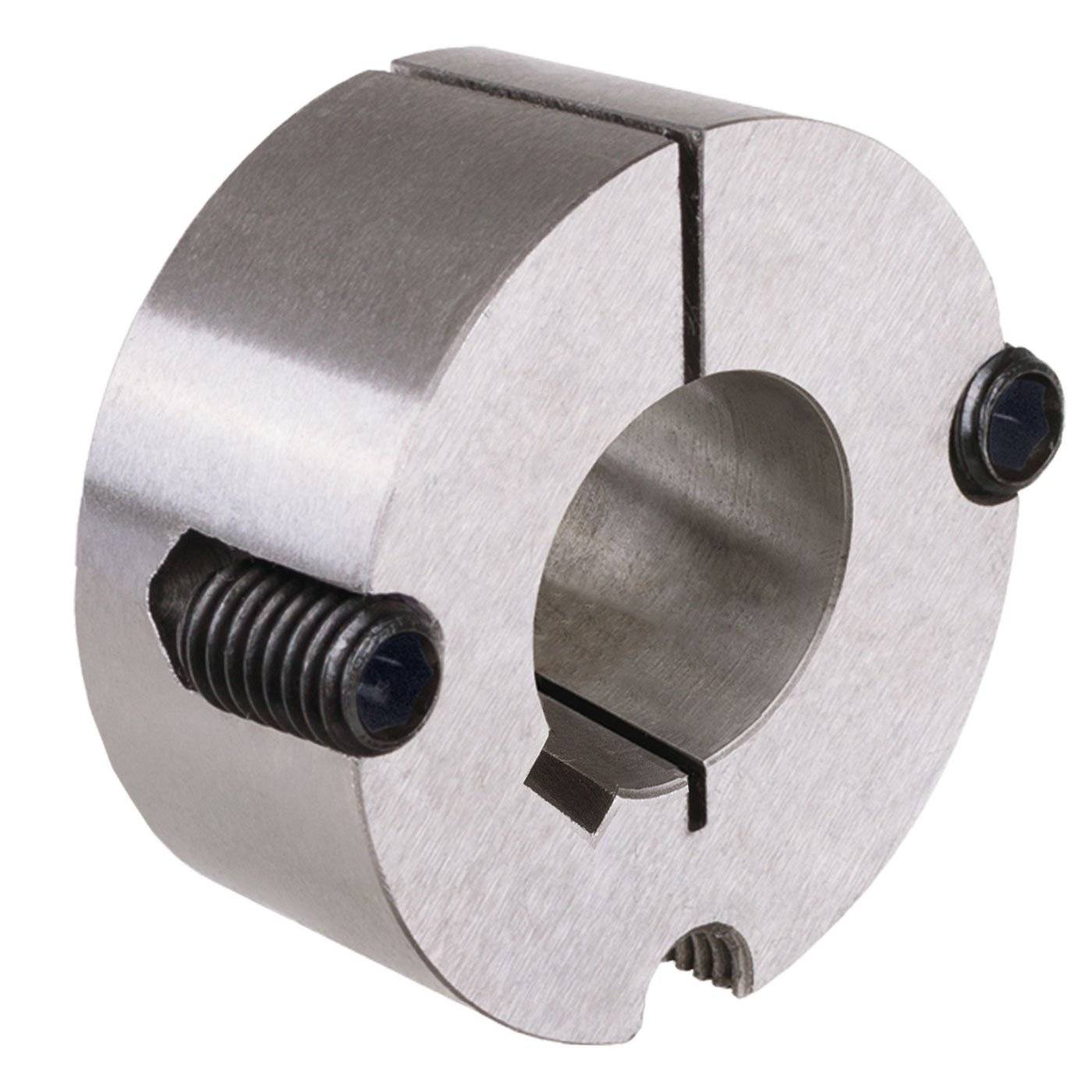

62250828 Taper-Spannbuchse 1615 Bohrung 28mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Taper Spannbuchse
Ausführung
Typ 1615
Besonderheiten
Aussparung für Passfeder vorhanden
Bohrungs-Durchmesser
28 mm
Außen-Ø
57 mm
Datenblatt (PDF)
145 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
8,06 €
5
6% = 0,52 €
7,54 €
10
13% = 1,06 €
7,00 €
25
17% = 1,40 €
6,66 €
50
24% = 1,93 €
6,13 €
100
31% = 2,47 €
5,59 €
250
37% = 2,97 €
5,09 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (8,06 € / Stück)
8,06 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Highlights & Details

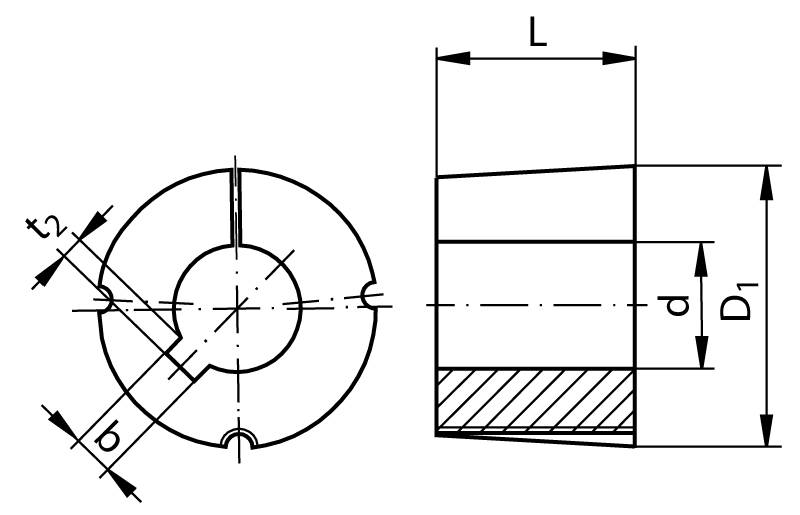

- Artikelnummer (SKU)62250828MaterialGrauguss (GG25)OberflächeUnveredeltSpannbuchsentyp1615Bohrung [d]28 [mm]Nutbreite [b]8 [mm]Nuttiefe [t2]3,3 [mm]Länge [L]38,1 [mm]Außendurchmesser [D1]57 [mm]Gewicht0,470 [kg]
Technische Daten
- Artikelnummer (SKU)62250828MaterialGrauguss (GG25)OberflächeUnveredeltSpannbuchsentyp1615Bohrung [d]28 [mm]Nutbreite [b]8 [mm]Nuttiefe [t2]3,3 [mm]Länge [L]38,1 [mm]Außendurchmesser [D1]57 [mm]Gewicht0,470 [kg]
- Produkt-Art
Taper Spannbuchse
- Ausführung
Typ 1615
- Besonderheiten
Aussparung für Passfeder vorhanden
- Bohrungs-Durchmesser
28 mm
- Außen-Ø
57 mm
- Gesamtlänge
38.1 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929539919 62250828 Taper-Spannbuchse 1615 Bohrung 28mm
Beschreibung
62250828
Werkstoff: GG25.
Bohrungen ISO E8, Passfedernuten nach DIN 6885/1 (Bohrung 42 mit flacher
Nut 2,2 mm). Zöllige Bohrungen mit Passfedernut nach britischem Standard
(BS). Konus und vordere Planfläche geschliffen. Gewinde BSW. Lieferung
einschließlich Schrauben. Schraubengröße BSW 3/8" x 5/8". Schlüsselweite
5mm (Ersatzschraube: Art. 622 503 99, Bestellmenge abhängig vom Bedarf).
Wellentoleranz +0,05 / -0,125 mm. Verwendbar mit oder ohne Passfeder, je
nach erforderlichem Drehmoment. Weitere Buchsengrößen und Bohrungsgrößen
auf Anfrage.
In diesem Youtube-Video zeigen wir Ihnen die Montage und Demontage von
Taper-Spannbuchsen: Film
(3,5 Minuten)
Anzugsmoment: 20 Nm. Rutschmoment (bei Verwendung ohne Passfeder,
ca.-Werte ohne Gewähr): Bohrung 19 mm: 98 Nm. Bohrung 24 mm: 135 Nm.
Bohrung 38 mm: 240 Nm. Bohrung 42 mm: 265 Nm.
Werkstoff: GG25.
Bohrungen ISO E8, Passfedernuten nach DIN 6885/1 (Bohrung 42 mit flacher
Nut 2,2 mm). Zöllige Bohrungen mit Passfedernut nach britischem Standard
(BS). Konus und vordere Planfläche geschliffen. Gewinde BSW. Lieferung
einschließlich Schrauben. Schraubengröße BSW 3/8" x 5/8". Schlüsselweite
5mm (Ersatzschraube: Art. 622 503 99, Bestellmenge abhängig vom Bedarf).
Wellentoleranz +0,05 / -0,125 mm. Verwendbar mit oder ohne Passfeder, je
nach erforderlichem Drehmoment. Weitere Buchsengrößen und Bohrungsgrößen
auf Anfrage.
In diesem Youtube-Video zeigen wir Ihnen die Montage und Demontage von
Taper-Spannbuchsen: Film
(3,5 Minuten)
Anzugsmoment: 20 Nm. Rutschmoment (bei Verwendung ohne Passfeder,
ca.-Werte ohne Gewähr): Bohrung 19 mm: 98 Nm. Bohrung 24 mm: 135 Nm.
Bohrung 38 mm: 240 Nm. Bohrung 42 mm: 265 Nm.
