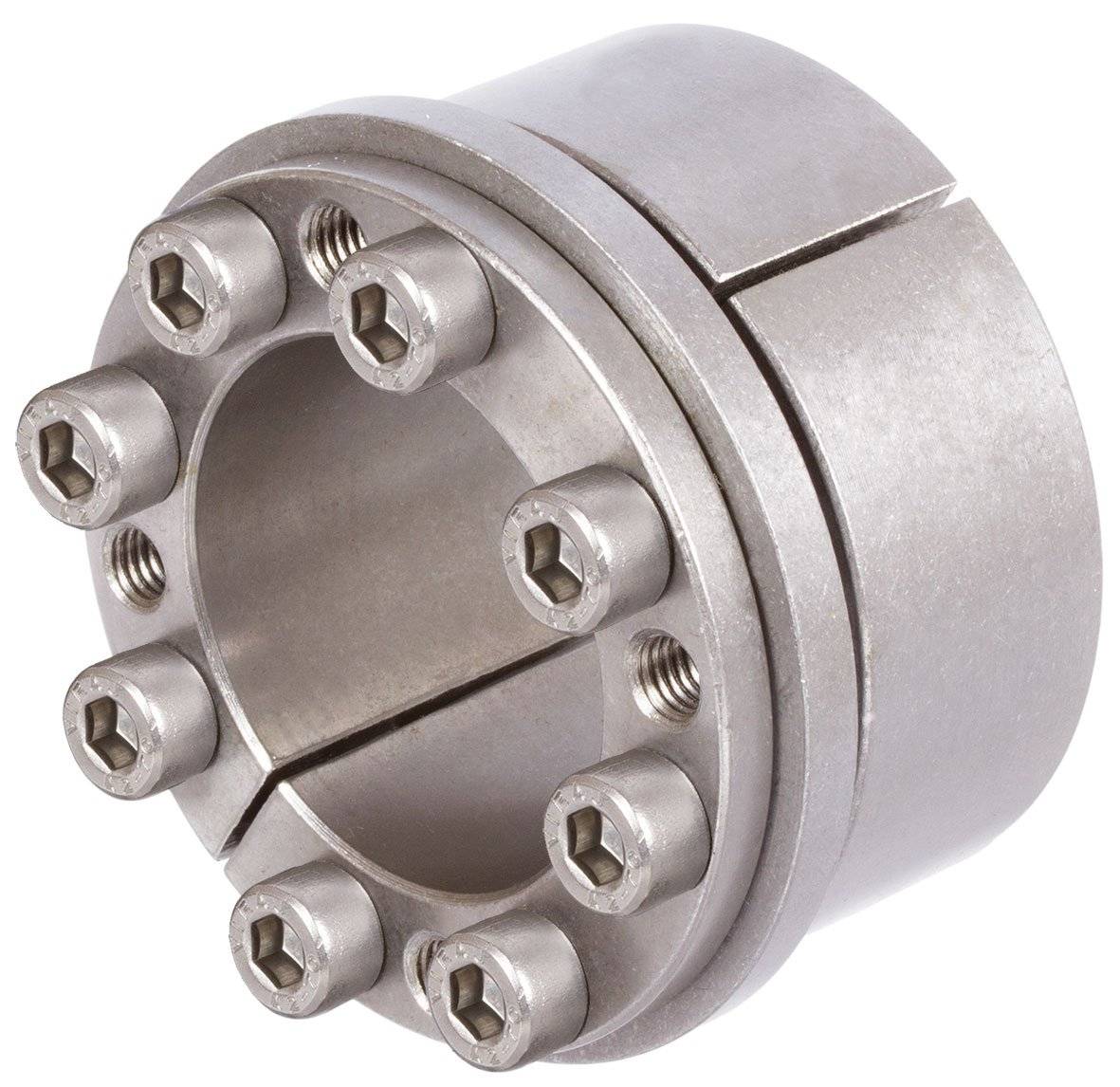

61597135 Spannsatz COM-C rf B=35mm Größe 35-60
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
29 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
84,53 €
5
8% = 6,34 €
78,19 €
10
15% = 12,70 €
71,83 €
25
20% = 16,91 €
67,62 €
50
25% = 21,14 €
63,39 €
100
28% = 23,25 €
61,28 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (84,53 € / Stück)
84,53 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Highlights & Details

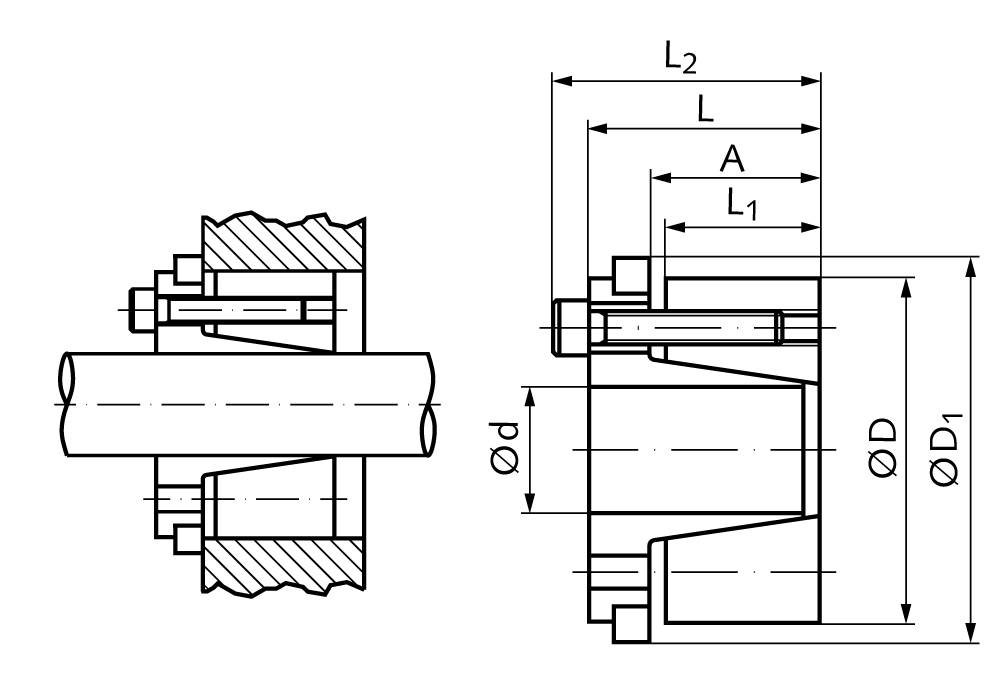

- Artikelnummer (SKU)61597135MaterialEdelstahl (1.4401)OberflächeUnveredeltBezeichnungCOM-CBauformFlanschform, mechanischSelbstzentrierungJaInnendurchmesser [d]35 [mm]Außendurchmesser [D]60 [mm]Länge [L]39 [mm]Übertragbares Drehmoment [T]353 [Nm]Übertragbare Axialkraft [Fax]20 [kN]Flächenpressung Welle [PW]60 [N/mm2]Flächenpressung Nabe [PN ]36 [N/mm2]Schrauben 12.9 (Anz. x Größe)8 x M 6 x 22Anzugsmoment der Befestigungsschrauben [TA]8 [Nm]Gewicht0,53 [kg]
Technische Daten
- Artikelnummer (SKU)61597135MaterialEdelstahl (1.4401)OberflächeUnveredeltBezeichnungCOM-CBauformFlanschform, mechanischSelbstzentrierungJaInnendurchmesser [d]35 [mm]Außendurchmesser [D]60 [mm]Länge [L]39 [mm]Übertragbares Drehmoment [T]353 [Nm]Übertragbare Axialkraft [Fax]20 [kN]Flächenpressung Welle [PW]60 [N/mm2]Flächenpressung Nabe [PN ]36 [N/mm2]Schrauben 12.9 (Anz. x Größe)8 x M 6 x 22Anzugsmoment der Befestigungsschrauben [TA]8 [Nm]Gewicht0,53 [kg]
- Innen-Ø
35 mm
- Besonderheiten
spielfrei
- Axialkraft (übertragbar)
20 kN
- Außen-Ø
60 mm
- Drehmoment (übertragbar)
353 Nm
- Gesamtlänge
39 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929526837 61597135 Spannsatz COM-C rf B=35mm Größe 35-60
Beschreibung
61597135 Werkstoff: Edelstahl 1.4401 (V4A).
• Zur Befestigung einer Nabe (z.B. Antriebsrad, Rotor oder ähnliches) auf einer Welle.
• Für mittlere Drehmomente.
• Selbstzentrierend.
• Keine axiale Verschiebung.
• Rundlaufgenauigkeit 0,02 bis 0,04 mm.
• Welle h8, Nabe H8. Rautiefe Welle/Nabe Rz max. 12,5 µm.
• Zur Befestigung einer Nabe (z.B. Antriebsrad, Rotor oder ähnliches) auf einer Welle.
• Für mittlere Drehmomente.
• Selbstzentrierend.
• Keine axiale Verschiebung.
• Rundlaufgenauigkeit 0,02 bis 0,04 mm.
• Welle h8, Nabe H8. Rautiefe Welle/Nabe Rz max. 12,5 µm.
Ausführung
- Artikelnummer (SKU)61597135MaterialEdelstahl (1.4401)OberflächeUnveredeltBezeichnungCOM-CBauformFlanschform, mechanischSelbstzentrierungJaInnendurchmesser [d]35 [mm]Außendurchmesser [D]60 [mm]Länge [L]39 [mm]Übertragbares Drehmoment [T]353 [Nm]Übertragbare Axialkraft [Fax]20 [kN]Flächenpressung Welle [PW]60 [N/mm2]Flächenpressung Nabe [PN ]36 [N/mm2]Schrauben 12.9 (Anz. x Größe)8 x M 6 x 22Anzugsmoment der Befestigungsschrauben [TA]8 [Nm]Gewicht0,53 [kg]
Lieferumfang
- Artikelnummer (SKU)61597135MaterialEdelstahl (1.4401)OberflächeUnveredeltBezeichnungCOM-CBauformFlanschform, mechanischSelbstzentrierungJaInnendurchmesser [d]35 [mm]Außendurchmesser [D]60 [mm]Länge [L]39 [mm]Übertragbares Drehmoment [T]353 [Nm]Übertragbare Axialkraft [Fax]20 [kN]Flächenpressung Welle [PW]60 [N/mm2]Flächenpressung Nabe [PN ]36 [N/mm2]Schrauben 12.9 (Anz. x Größe)8 x M 6 x 22Anzugsmoment der Befestigungsschrauben [TA]8 [Nm]Gewicht0,53 [kg]
Hinweise
Artikelnummer (SKU)61597135MaterialEdelstahl (1.4401)OberflächeUnveredeltBezeichnungCOM-CBauformFlanschform, mechanischSelbstzentrierungJaInnendurchmesser [d]35 [mm]Außendurchmesser [D]60 [mm]Länge [L]39 [mm]Übertragbares Drehmoment [T]353 [Nm]Übertragbare Axialkraft [Fax]20 [kN]Flächenpressung Welle [PW]60 [N/mm2]Flächenpressung Nabe [PN ]36 [N/mm2]Schrauben 12.9 (Anz. x Größe)8 x M 6 x 22Anzugsmoment der Befestigungsschrauben [TA]8 [Nm]Gewicht0,53 [kg]
Systemvoraussetzungen
Artikelnummer (SKU)61597135MaterialEdelstahl (1.4401)OberflächeUnveredeltBezeichnungCOM-CBauformFlanschform, mechanischSelbstzentrierungJaInnendurchmesser [d]35 [mm]Außendurchmesser [D]60 [mm]Länge [L]39 [mm]Übertragbares Drehmoment [T]353 [Nm]Übertragbare Axialkraft [Fax]20 [kN]Flächenpressung Welle [PW]60 [N/mm2]Flächenpressung Nabe [PN ]36 [N/mm2]Schrauben 12.9 (Anz. x Größe)8 x M 6 x 22Anzugsmoment der Befestigungsschrauben [TA]8 [Nm]Gewicht0,53 [kg]
