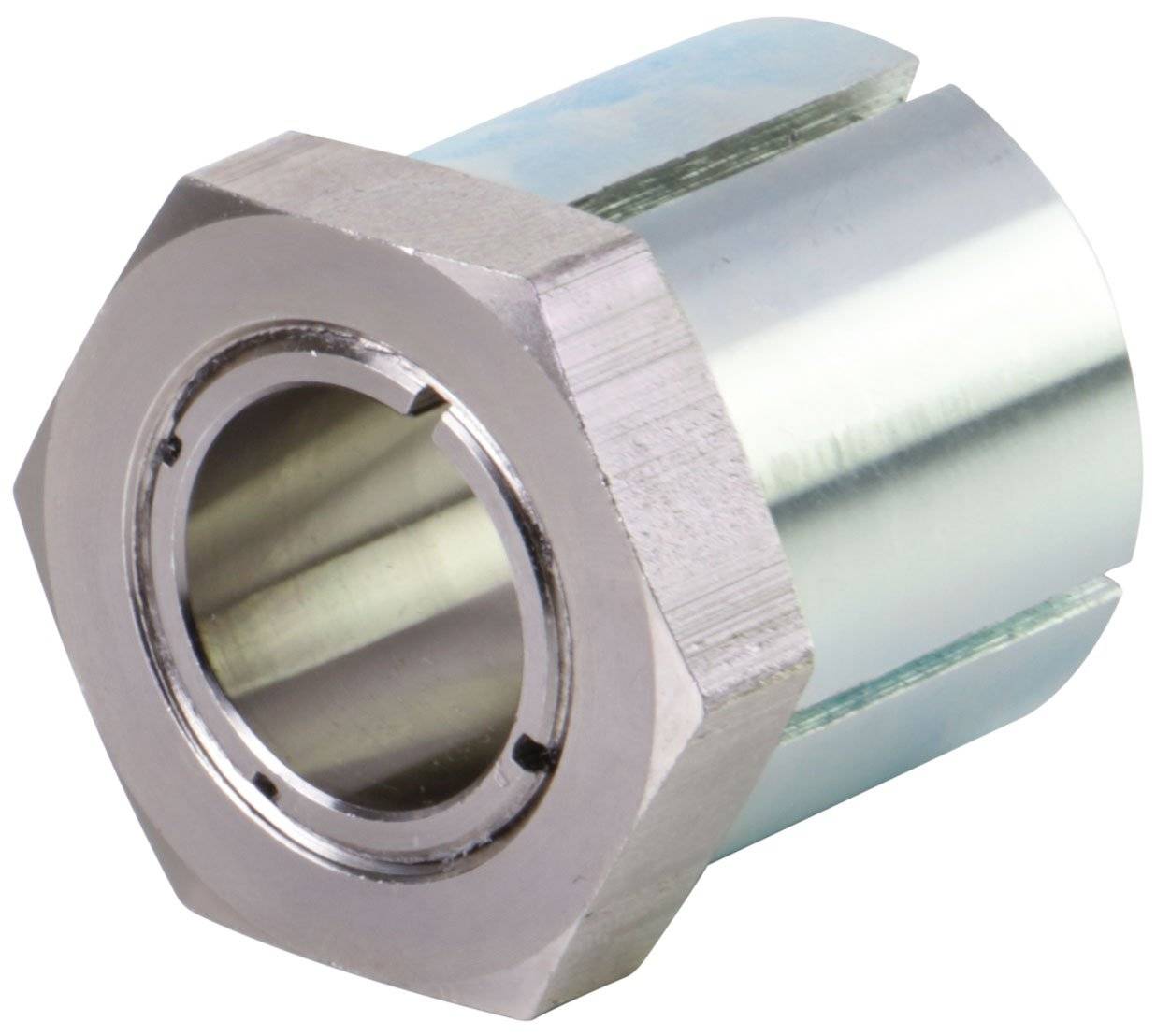

61558310 Spannsatz TOK B Größe 10x20 kaufen

1/2

Produkt-Art

Spannsatz

Außen-Ø

20 mm

Innen-Ø

10 mm

Axialkraft (übertragbar)

9.7 kN

Drehmoment (übertragbar)

48 Nm

Datenblatt (PDF)

Lieferung Do., 1. Okt.

55 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (14,04 € / Stück)

14,04 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

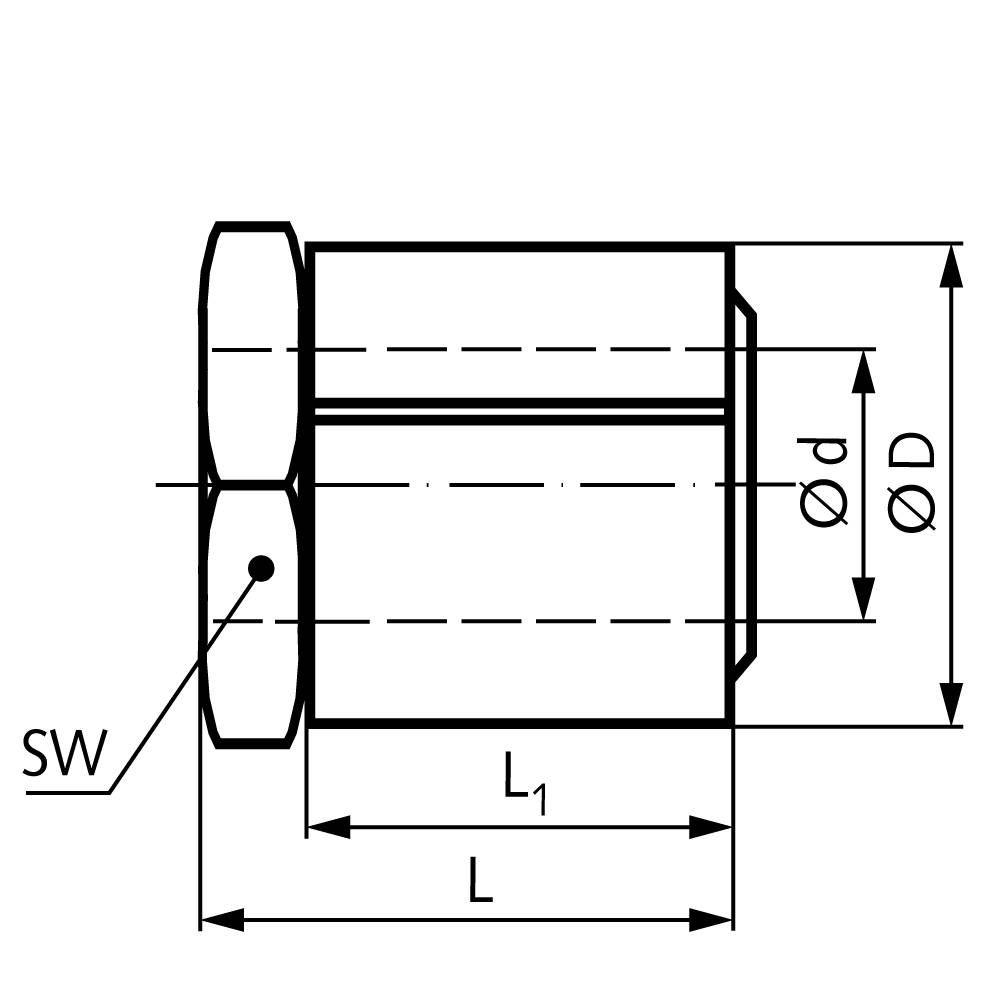

Artikelnummer (SKU)61558310MaterialStahlBezeichnungTOK-BBauformZylindrisch mit zentraler MutterSelbstzentrierungJaOberflächeVerzinkt/VernickeltInnendurchmesser [d]10 [mm]Außendurchmesser [D]20 [mm]Länge [L]24 [mm]Übertragbares Drehmoment [T]48 [Nm]Übertragbare Axialkraft [Fax]9,7 [kN]Flächenpressung Welle [PW]221 [N/mm2]Flächenpressung Nabe [PN ]115 [N/mm2]Schlüsselweite [SW]22 [mm]Anzugsmoment der Befestigungsschraube [TA]35 [Nm]Gewicht44 [g]

Technische Daten

Artikelnummer (SKU)61558310MaterialStahlBezeichnungTOK-BBauformZylindrisch mit zentraler MutterSelbstzentrierungJaOberflächeVerzinkt/VernickeltInnendurchmesser [d]10 [mm]Außendurchmesser [D]20 [mm]Länge [L]24 [mm]Übertragbares Drehmoment [T]48 [Nm]Übertragbare Axialkraft [Fax]9,7 [kN]Flächenpressung Welle [PW]221 [N/mm2]Flächenpressung Nabe [PN ]115 [N/mm2]Schlüsselweite [SW]22 [mm]Anzugsmoment der Befestigungsschraube [TA]35 [Nm]Gewicht44 [g]

Produkt-Art: Spannsatz

Außen-Ø: 20 mm

Innen-Ø: 10 mm

Axialkraft (übertragbar): 9.7 kN

Drehmoment (übertragbar): 48 Nm

Gesamtlänge: 24 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929555299 61558310 Spannsatz TOK B Größe 10x20

Beschreibung

61558310
Werkstoff: Stahl, korrosionsschutz-beschichtet (Innenbuchse und Mutter vernickelt, Außenbuchse verzinkt).

Zur Befestigung einer Nabe (z.B. Antriebsrad, Rotor oder ähnliches) auf einer Welle.
Für mittelhohe Drehmomente.
Selbstzentrierend.
Axiale Verschiebung bei der Montage (kann durch entsprechende Positionierung ausgeglichen werden)

Ausführung

Artikelnummer (SKU)61558310MaterialStahlBezeichnungTOK-BBauformZylindrisch mit zentraler MutterSelbstzentrierungJaOberflächeVerzinkt/VernickeltInnendurchmesser [d]10 [mm]Außendurchmesser [D]20 [mm]Länge [L]24 [mm]Übertragbares Drehmoment [T]48 [Nm]Übertragbare Axialkraft [Fax]9,7 [kN]Flächenpressung Welle [PW]221 [N/mm2]Flächenpressung Nabe [PN ]115 [N/mm2]Schlüsselweite [SW]22 [mm]Anzugsmoment der Befestigungsschraube [TA]35 [Nm]Gewicht44 [g]

Lieferumfang

Artikelnummer (SKU)61558310MaterialStahlBezeichnungTOK-BBauformZylindrisch mit zentraler MutterSelbstzentrierungJaOberflächeVerzinkt/VernickeltInnendurchmesser [d]10 [mm]Außendurchmesser [D]20 [mm]Länge [L]24 [mm]Übertragbares Drehmoment [T]48 [Nm]Übertragbare Axialkraft [Fax]9,7 [kN]Flächenpressung Welle [PW]221 [N/mm²]Flächenpressung Nabe [PN ]115 [N/mm²]Schlüsselweite [SW]22 [mm]Anzugsmoment der Befestigungsschraube [TA]35 [Nm]Gewicht44 [g]

Hinweise

Artikelnummer (SKU)61558310MaterialStahlBezeichnungTOK-BBauformZylindrisch mit zentraler MutterSelbstzentrierungJaOberflächeVerzinkt/VernickeltInnendurchmesser [d]10 [mm]Außendurchmesser [D]20 [mm]Länge [L]24 [mm]Übertragbares Drehmoment [T]48 [Nm]Übertragbare Axialkraft [Fax]9,7 [kN]Flächenpressung Welle [PW]221 [N/mm2]Flächenpressung Nabe [PN ]115 [N/mm2]Schlüsselweite [SW]22 [mm]Anzugsmoment der Befestigungsschraube [TA]35 [Nm]Gewicht44 [g]

Systemvoraussetzungen

Artikelnummer (SKU)61558310MaterialStahlBezeichnungTOK-BBauformZylindrisch mit zentraler MutterSelbstzentrierungJaOberflächeVerzinkt/VernickeltInnendurchmesser [d]10 [mm]Außendurchmesser [D]20 [mm]Länge [L]24 [mm]Übertragbares Drehmoment [T]48 [Nm]Übertragbare Axialkraft [Fax]9,7 [kN]Flächenpressung Welle [PW]221 [N/mm²]Flächenpressung Nabe [PN ]115 [N/mm²]Schlüsselweite [SW]22 [mm]Anzugsmoment der Befestigungsschraube [TA]35 [Nm]Gewicht44 [g]

Beschreibung

Ausführung

Artikelnummer (SKU)61558310MaterialStahlBezeichnungTOK-BBauformZylindrisch mit zentraler MutterSelbstzentrierungJaOberflächeVerzinkt/VernickeltInnendurchmesser [d]10 [mm]Außendurchmesser [D]20 [mm]Länge [L]24 [mm]Übertragbares Drehmoment [T]48 [Nm]Übertragbare Axialkraft [Fax]9,7 [kN]Flächenpressung Welle [PW]221 [N/mm2]Flächenpressung Nabe [PN ]115 [N/mm2]Schlüsselweite [SW]22 [mm]Anzugsmoment der Befestigungsschraube [TA]35 [Nm]Gewicht44 [g]

Lieferumfang

Artikelnummer (SKU)61558310MaterialStahlBezeichnungTOK-BBauformZylindrisch mit zentraler MutterSelbstzentrierungJaOberflächeVerzinkt/VernickeltInnendurchmesser [d]10 [mm]Außendurchmesser [D]20 [mm]Länge [L]24 [mm]Übertragbares Drehmoment [T]48 [Nm]Übertragbare Axialkraft [Fax]9,7 [kN]Flächenpressung Welle [PW]221 [N/mm²]Flächenpressung Nabe [PN ]115 [N/mm²]Schlüsselweite [SW]22 [mm]Anzugsmoment der Befestigungsschraube [TA]35 [Nm]Gewicht44 [g]

Hinweise

Systemvoraussetzungen

Artikelnummer (SKU)61558310MaterialStahlBezeichnungTOK-BBauformZylindrisch mit zentraler MutterSelbstzentrierungJaOberflächeVerzinkt/VernickeltInnendurchmesser [d]10 [mm]Außendurchmesser [D]20 [mm]Länge [L]24 [mm]Übertragbares Drehmoment [T]48 [Nm]Übertragbare Axialkraft [Fax]9,7 [kN]Flächenpressung Welle [PW]221 [N/mm²]Flächenpressung Nabe [PN ]115 [N/mm²]Schlüsselweite [SW]22 [mm]Anzugsmoment der Befestigungsschraube [TA]35 [Nm]Gewicht44 [g]
