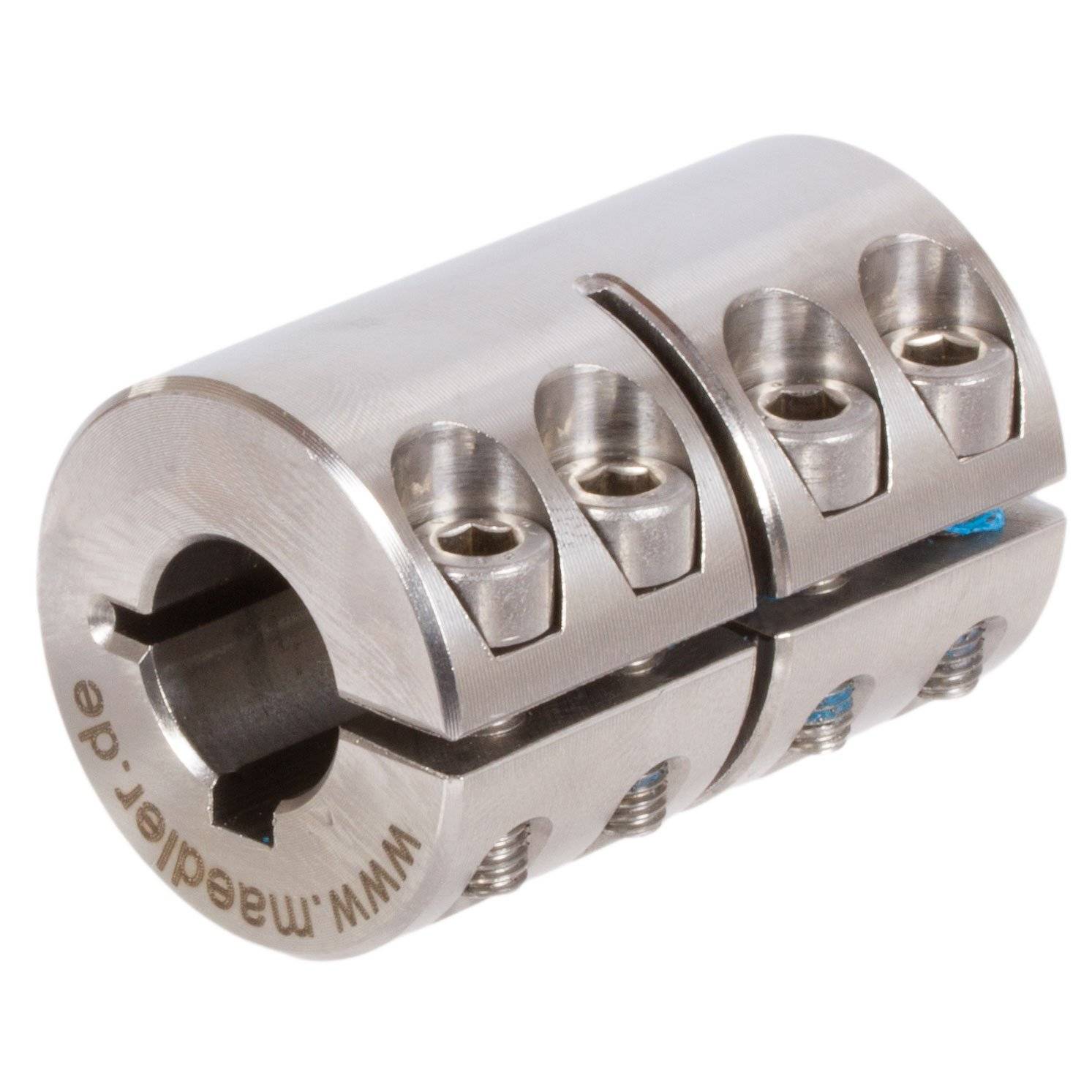

60099715 Kupplung MAS; 1.4305 geschl. B=15mm + Nut
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Starre Kupplung
Bohrungs-Durchmesser
15 mm
Außen-Ø
34 mm
Besonderheiten
Aussparung für Passfeder vorhanden
Material
Edelstahl V2A
Datenblatt (PDF)
23 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
84,85 €
5
6% = 4,97 €
79,88 €
10
12% = 10,00 €
74,85 €
25
18% = 14,95 €
69,90 €
50
21% = 17,48 €
67,37 €
100
24% = 19,97 €
64,88 €
250
26% = 22,47 €
62,38 €
500
29% = 24,95 €
59,90 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (84,85 € / Stück)
84,85 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Highlights & Details

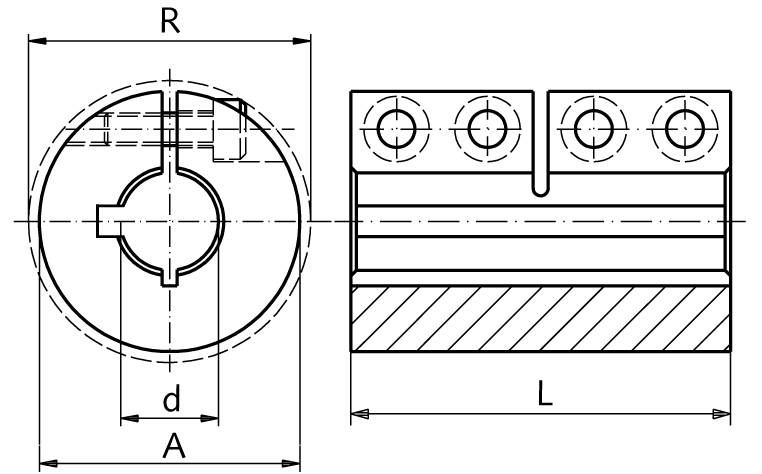

- Artikelnummer (SKU)60099715MaterialEdelstahl (1.4305)RostfreiJaKupplungstypStarr einteiligMax. Drehzahl4000 [U/min]Max. radiale Verlagerung0 [mm]Max. axiale Verlagerung0 [mm]Max. Winkel-Verlagerung0 [°]Nut vorhandenJaelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis175 [°C]OberflächeUnveredeltMax. Drehmoment [T]50 [Nm]Bohrungsdurchmesser [d]15 [mm]Außendurchmesser [A]34 [mm]Max. Außendurchmesser über Schraubenkopf [R]39,1 [mm]Gesamtlänge [L]50 [mm]Schrauben ISO 4762 (Gewinde x Länge)M 5 x 16Anzugsmoment der Befestigungsschrauben [TA]5,4 [Nm]Gewicht266 [g]
Technische Daten
- Artikelnummer (SKU)60099715MaterialEdelstahl (1.4305)RostfreiJaKupplungstypStarr einteiligMax. Drehzahl4000 [U/min]Max. radiale Verlagerung0 [mm]Max. axiale Verlagerung0 [mm]Max. Winkel-Verlagerung0 [°]Nut vorhandenJaelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis175 [°C]OberflächeUnveredeltMax. Drehmoment [T]50 [Nm]Bohrungsdurchmesser [d]15 [mm]Außendurchmesser [A]34 [mm]Max. Außendurchmesser über Schraubenkopf [R]39,1 [mm]Gesamtlänge [L]50 [mm]Schrauben ISO 4762 (Gewinde x Länge)M 5 x 16Anzugsmoment der Befestigungsschrauben [TA]5,4 [Nm]Gewicht266 [g]
- Produkt-Art
Starre Kupplung
- Bohrungs-Durchmesser
15 mm
- Außen-Ø
34 mm
- Besonderheiten
Aussparung für Passfeder vorhanden
- Material
Edelstahl V2A
- Nenndrehmoment (übertragbar)
50 Nm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929559493 60099715 Kupplung MAS; 1.4305 geschl. B=15mm + Nut
Beschreibung
60099715
Werkstoff: Edelstahl 1.4305 (V2A).
Temperaturbereich -40 ° C bis +175 ° C. Maximale Drehzahl 4000 min-1.
Die Schrauben DIN 912 - A2-70 sind mit einer Polyamidschicht überzogen.
Die Schrauben können sich nicht durch Vibration lösen. Bohrungstoleranz:
+0,051 mm. Passfedernut DIN 6885/1, Toleranz P9. Die Drehmomentwerte
sind Maximalwerte, die nur bei optimaler Montage und Maßhaltigkeit der
Welle erreicht werden.
Werkstoff: Edelstahl 1.4305 (V2A).
Temperaturbereich -40 ° C bis +175 ° C. Maximale Drehzahl 4000 min-1.
Die Schrauben DIN 912 - A2-70 sind mit einer Polyamidschicht überzogen.
Die Schrauben können sich nicht durch Vibration lösen. Bohrungstoleranz:
+0,051 mm. Passfedernut DIN 6885/1, Toleranz P9. Die Drehmomentwerte
sind Maximalwerte, die nur bei optimaler Montage und Maßhaltigkeit der
Welle erreicht werden.
Ausführung
- Artikelnummer (SKU)60099715MaterialEdelstahl (1.4305)RostfreiJaKupplungstypStarr einteiligMax. Drehzahl4000 [U/min]Max. radiale Verlagerung0 [mm]Max. axiale Verlagerung0 [mm]Max. Winkel-Verlagerung0 [°]Nut vorhandenJaelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis175 [°C]OberflächeUnveredeltMax. Drehmoment [T]50 [Nm]Bohrungsdurchmesser [d]15 [mm]Außendurchmesser [A]34 [mm]Max. Außendurchmesser über Schraubenkopf [R]39,1 [mm]Gesamtlänge [L]50 [mm]Schrauben ISO 4762 (Gewinde x Länge)M 5 x 16Anzugsmoment der Befestigungsschrauben [TA]5,4 [Nm]Gewicht266 [g]
Lieferumfang
- Artikelnummer (SKU)60099715MaterialEdelstahl (1.4305)RostfreiJaKupplungstypStarr einteiligMax. Drehzahl4000 [U/min]Max. radiale Verlagerung0 [mm]Max. axiale Verlagerung0 [mm]Max. Winkel-Verlagerung0 [°]Nut vorhandenJaelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis175 [°C]OberflächeUnveredeltMax. Drehmoment [T]50 [Nm]Bohrungsdurchmesser [d]15 [mm]Außendurchmesser [A]34 [mm]Max. Außendurchmesser über Schraubenkopf [R]39,1 [mm]Gesamtlänge [L]50 [mm]Schrauben ISO 4762 (Gewinde x Länge)M 5 x 16Anzugsmoment der Befestigungsschrauben [TA]5,4 [Nm]Gewicht266 [g]
Hinweise
Artikelnummer (SKU)60099715MaterialEdelstahl (1.4305)RostfreiJaKupplungstypStarr einteiligMax. Drehzahl4000 [U/min]Max. radiale Verlagerung0 [mm]Max. axiale Verlagerung0 [mm]Max. Winkel-Verlagerung0 [°]Nut vorhandenJaelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis175 [°C]OberflächeUnveredeltMax. Drehmoment [T]50 [Nm]Bohrungsdurchmesser [d]15 [mm]Außendurchmesser [A]34 [mm]Max. Außendurchmesser über Schraubenkopf [R]39,1 [mm]Gesamtlänge [L]50 [mm]Schrauben ISO 4762 (Gewinde x Länge)M 5 x 16Anzugsmoment der Befestigungsschrauben [TA]5,4 [Nm]Gewicht266 [g]
