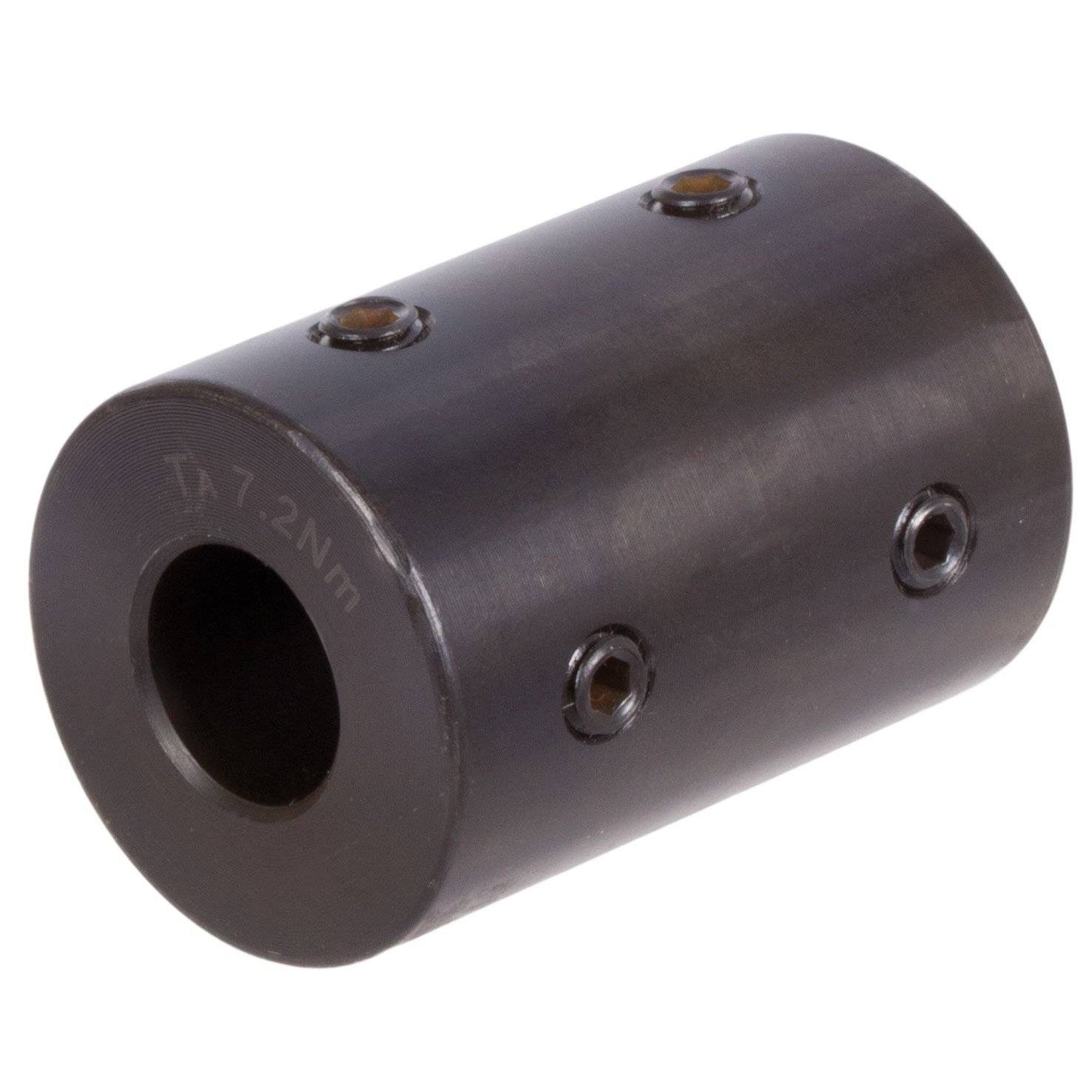

60010600 Kupplung TR Stahl Bohrung 6mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Starre Kupplung
Bohrungs-Durchmesser
6 mm
Außen-Ø
18 mm
Material
Stahl
Nenndrehmoment (übertragbar)
4 Nm
Datenblatt (PDF)
46 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
24,26 €
5
6% = 1,34 €
22,92 €
10
25% = 5,99 €
18,27 €
25
41% = 9,83 €
14,43 €
50
49% = 11,90 €
12,36 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (24,26 € / Stück)
24,26 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Highlights & Details

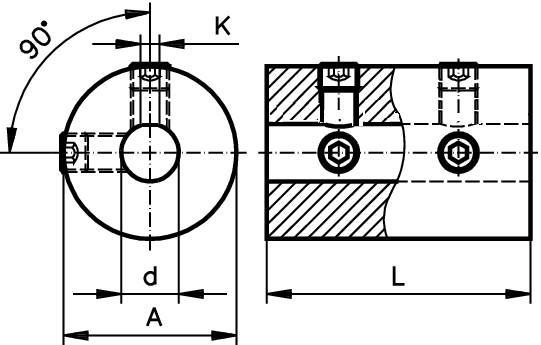

- Artikelnummer (SKU)60010600MaterialStahl (C45)RostfreiNeinKupplungstypStarr einteiligMax. Drehzahl4000 [U/min]Max. radiale Verlagerung0 [mm]Max. axiale Verlagerung0 [mm]Max. Winkel-Verlagerung0 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis150 [°C]OberflächeBrüniertMax. Drehmoment [T]4 [Nm]Bohrungsdurchmesser [d]6 [mm]Außendurchmesser [A]18 [mm]Gesamtlänge [L]30 [mm]Schrauben (DIN 916)M 4Anzugsmoment der Befestigungsschrauben [TA]2,2 [Nm]Gewicht47 [g]
Technische Daten
- Artikelnummer (SKU)60010600MaterialStahl (C45)RostfreiNeinKupplungstypStarr einteiligMax. Drehzahl4000 [U/min]Max. radiale Verlagerung0 [mm]Max. axiale Verlagerung0 [mm]Max. Winkel-Verlagerung0 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis150 [°C]OberflächeBrüniertMax. Drehmoment [T]4 [Nm]Bohrungsdurchmesser [d]6 [mm]Außendurchmesser [A]18 [mm]Gesamtlänge [L]30 [mm]Schrauben (DIN 916)M 4Anzugsmoment der Befestigungsschrauben [TA]2,2 [Nm]Gewicht47 [g]
- Produkt-Art
Starre Kupplung
- Bohrungs-Durchmesser
6 mm
- Außen-Ø
18 mm
- Material
Stahl
- Nenndrehmoment (übertragbar)
4 Nm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929524999 60010600 Kupplung TR Stahl Bohrung 6mm
Beschreibung
60010600 Werkstoff:
C45, brüniert.
Bei diesen Kupplungen sind Wellenverlagerungen weder in
axialer, noch in radialer Richtung möglich. Sie sollten daher
nur bei einwandfrei fluchtenden Wellen Verwendung finden.
Bohrungstoleranz: +0,05 mm.
Die Drehmomentwerte gelten auf Grundlage der Passfeder-Verbindung
(nur bei Ausführung mit Nut). Bei Ausführung ohne Passfeder-Verbindung
ist das übertragbare Drehmoment geringer, abhängig von der Eindringtiefe
der Stellschrauben in die Welle.
C45, brüniert.
Bei diesen Kupplungen sind Wellenverlagerungen weder in
axialer, noch in radialer Richtung möglich. Sie sollten daher
nur bei einwandfrei fluchtenden Wellen Verwendung finden.
Bohrungstoleranz: +0,05 mm.
Die Drehmomentwerte gelten auf Grundlage der Passfeder-Verbindung
(nur bei Ausführung mit Nut). Bei Ausführung ohne Passfeder-Verbindung
ist das übertragbare Drehmoment geringer, abhängig von der Eindringtiefe
der Stellschrauben in die Welle.
