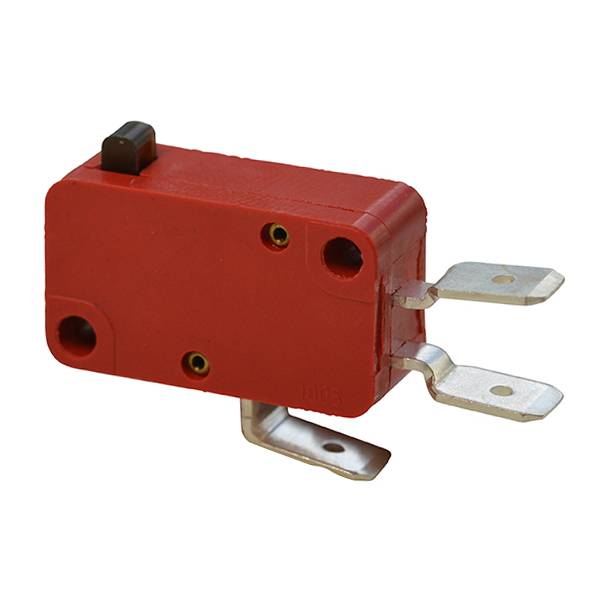

350 A Schnappschalter einpolig Marquardt 1005.1004

Produktnummer 1005.1004 Produktfamilie Schnappschalter Betätigungsart indirekt ROHS Konform ja Schaltfunktion Wechsler (SPDT Momentary) Material fester Kontakt Ag Polzahl 1 - polig Anschlüsse Steckanschluss, 6.3 x 0.8 Mechanische Lebensdauer 10E6 Schaltleistung IEC 20 (4) A 400 V AC 1E4 16 (4) A 400 V AC 5E4 10 (6) A 250 V AC 5E4 Schaltleistung Nordamerika 16 A 125 - 250 V AC 1/2 HP Bauform DIN 41635 A Übergangswiderstand (Neuzustand) Isolationswiderstand (Neuzustand) > 100 (500 V DC) MOhm Spannungsfestigkeit bei 250 V Funktionsisolierung / Basisisolierung 1 500 V verstärkte Isolierung 3 000 V kleiner Kontaktabstand 500 V Kriechstromfestigkeit 250 PTI Isolationsabstand nach EN 61058 für verstärkte bzw. doppelte Isolierung Temperaturbereich -40 °C ... +100 °C Lagertemperatur -40 °C ... +80 °C Entflammbarkeit UL 94 (Gehäuse: V-0, Betätiger: V-2) Glühdrahttesttemperatur 850 °C Betätiger und Zusatzbetätiger PA, natur, Standardbetätiger Gehäusebeschreibung Deckel: Duroplast Typ 182, rot Sockel: Duroplast Typ 182, rot Anschlussoberfläche Lageranschluss versilbert Außnanschluss versilbert Kontaktmaterial Ag Kontaktabstand Rating Code UL R 109 Kontaktart reibender Sprungkontakt Schaltkraft 2.4 - 3.8 N Prellzeit Differenzweg max. 0.3 mm Vorlaufweg max. 1.8 mm Nachlaufweg 0.8 mm Ruhestellung (FP) max. 16 mm Schaltpunkt (OP) 14.7 ±0.5 mm Zulässige Endstellung (TP) 13.4 mm Prüfzeichen CSA / UL / ENEC 05 Zusatzbeschriftung Klemme 1: NC Klemme 2: NO P-Klemme: C Verschmutzungsgrad 3 Stehstoßpannung Bemessungswert 2500 V
