Siemens Hilfsschalter 3RV2901-1F querliegend kaufen

Siemens Hilfsschalter 3RV2901-1F querliegend-0

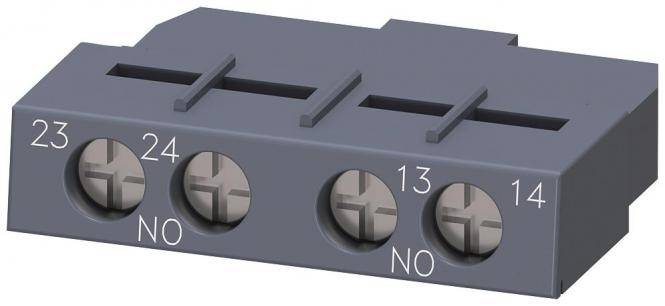

Graue Anschlussklemme mit vier Schraubklemmen. Beschriftet mit '23', '24', 'NO', '13', '14', 'NO'. Dient zur Verdrahtung elektrischer Komponenten.

Ein geöffneter Schaltschrank zeigt Verkabelung und Elektronik. Dahinter ist eine Maschine durch ein regennasses Fenster sichtbar.

'Anbauzubehör für Leistungsschalter': Diagramm zeigt Montageoptionen verschiedener Zubehörteile, nummeriert von 1 bis 10, mit Beschreibung.

'Zwei identische Rechtecke nebeneinander mit gestrichelter Umrandung. Beschriftung: Links 13-14, rechts 23-24, jeweils mit gestrichelten Linien verbunden.'

Technische Zeichnung eines Bauteils mit Maßen: Breite 45 mm, Höhe 11 mm, Tiefe 38,9 mm. Zeigt vier markierte Kontakte, nummeriert von 21 bis 24.

Diagramm einer Anschlussplatte mit vier runden Steckplätzen, aufgeteilt in zwei Gruppen. Links als 23, 24 markiert; rechts als 13, 14.

1/7

Produkt-Art

Hilfsschalter

Anschluss

Schrauben

Typ

3RV29011F

Baugröße

S00

Hilfskontaktart

2 Schließer

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

22 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Set(s)

Gesamt

13,40 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Siemens Dig.Industr. Siemens Dig.Industr. Hilfsschalter 2S,Bgr.S00/S0 3RV2901-1F

2, 0,5 A, Schraubanschluss, aufsteckbar, sonstige, ohne

Technische Daten

Anzahl der Kontakte als Schließer: 2 Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 0,5 A Ausführung des elektrischen Anschlusses: Schraubanschluss Ausführung: aufsteckbar Montageart: sonstige Fassung: ohne Verpackungseinheit: 1 Stück Maße (cm): 50 × 11 × 52 Bruttogewicht: 0,019 kg, Nettogewicht: 0,019 kg ECLASS 7: Hilfsschalterblock (27371302)

Produkt-Art: Hilfsschalter

Typ: 3RV29011F

Baugröße: S00
S0
S2
S3

Hilfskontaktart: 2 Schließer

Montageart: Steckbar

Anschluss: Schrauben

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 12 mm

Tiefe: 17 mm

Abm.: (B x H x T) 45 x 12 x 17 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2260269 Siemens Hilfsschalter 3RV2901-1F querliegend

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2260269 Siemens Hilfsschalter 3RV2901-1F querliegend

Beschreibung

Hilfsschalter querliegende Montage, für Leistungsschalter Baugröße S00, S0 und S2, frontseitig anbaubar, Steckbefestigung Hilfsschalter querliegend 1S+1Ö Schraubanschluss für Leistungsschalter 3RV2.
