18 Stk. Weidmüller Verbinder 3.50mm SL-SMT kaufen

18 Stk. Weidmüller Verbinder 3.50mm SL-SMT-0

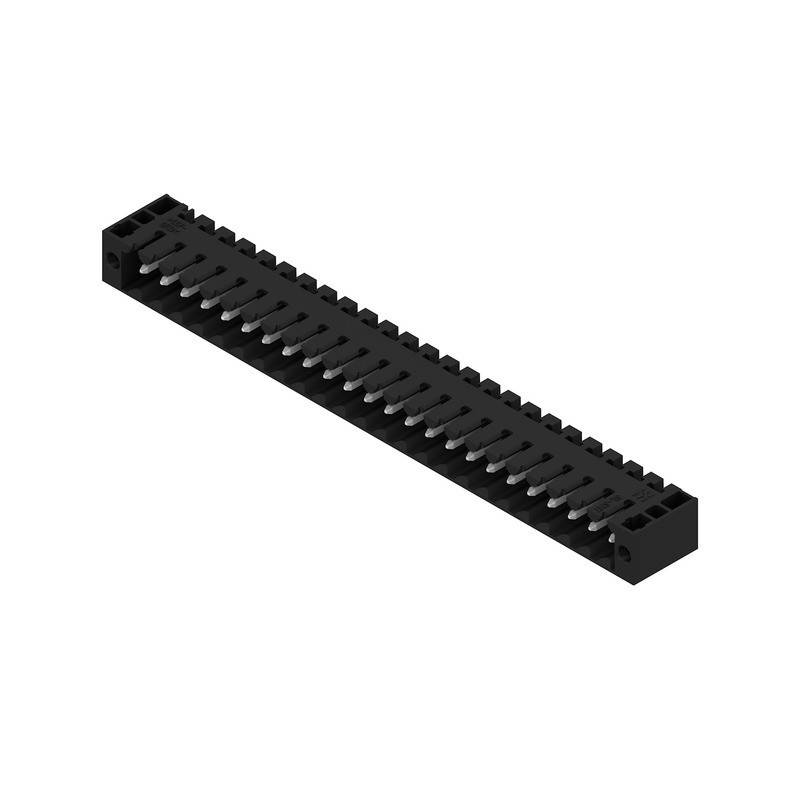

Ein schwarzer, rechteckiger elektrischer Steckverbinder mit mehreren Metallstiften, die aus der Unterseite herausragen.

1/2

Produkt-Art

Stiftleiste

Gesamtpolzahl

3.5 mm

Inhalt

18 St.

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

20 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 18 St.)

Set(s)

Gesamt

140,15 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leiterplattensteckverbinder, Flansch, THT/THR-Lötanschluss, 3.50 mm, Polzahl: 24, 90°, 3.2 mm, verzinnt, schwarz, Box

Polzahl Gesamt 24
Anzahl Reihen 1
Inhalt 18 St.

Unser Service für Sie

Technische Daten

Tiefe: 11.1 mm
Montage auf der Leiterplatte: THT/THR-Lötanschluss
Abgangswinkel: 90°
Anzahl Lötstifte pro Pol: 1
Bestückungsloch-Durchmesser: 1.4 mm
Isolierstoff: LCP GF
Lagertemperatur: -25 °C - +55 °C
Berührungsschutz: IP10
Steckkraft/Pol: 6 N
Ziehkraft/Pol: 6 N
Kurzzeitstromfestigkeit: 3 x 1s mit 100 A
Lötstiftlänge: 3.2 mm
Außendurchmesser Lötauge: 2.3 mm
Schablonenloch Durchmesser: 2.1 mm

Produkt-Art: Stiftleiste

Gesamtpolzahl: 24

Polzahl Gesamt: 24

Anzahl Reihen: 1

RM: 3.5 mm

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Polzahl je Reihe: 24

Anschluss: THT
THR
Löten

Herstellerfarbe: Schwarz

Gehäuse-Material: PA

Herst.-Teilenr.: 1842300000

Inhalt: 18 St.

Kontaktmaterial: CuSn

Breite: 91 mm

Höhe: 10.7 mm

Max. Temperatur: +100 °C

Min. Temperatur: -50 °C

Typ: 1842300000

Abm.: (B x H) 91 mm x 10.7 mm

Durchgangs-Widerstand: 5 mΩ

Isolations-Widerstand: 100 MΩ

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 91 mm x 10.7 mm x 11.1 mm

Nennspannung: 300 V

Polzahl: 24

RoHS-konform: Ja

Steckzyklen: 25

Stift-Länge: 3.2 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1765543 18 Stk. Weidmüller Verbinder 3.50mm SL-SMT

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1765543 18 Stk. Weidmüller Verbinder 3.50mm SL-SMT

Beschreibung

Weidmüller Verbinder 3.50mm SL-SMT 3.#1842300000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:SL-SMT 3.#1842300000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:24Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:13 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 3.50mm SL-SMT 3.#1842300000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4032248353651

Geliefert wird: Weidmüller Verbinder 3.50mm SL-SMT 3.#1842300000, Verpackungseinheit: 18 Stk., EAN: 4032248353651
