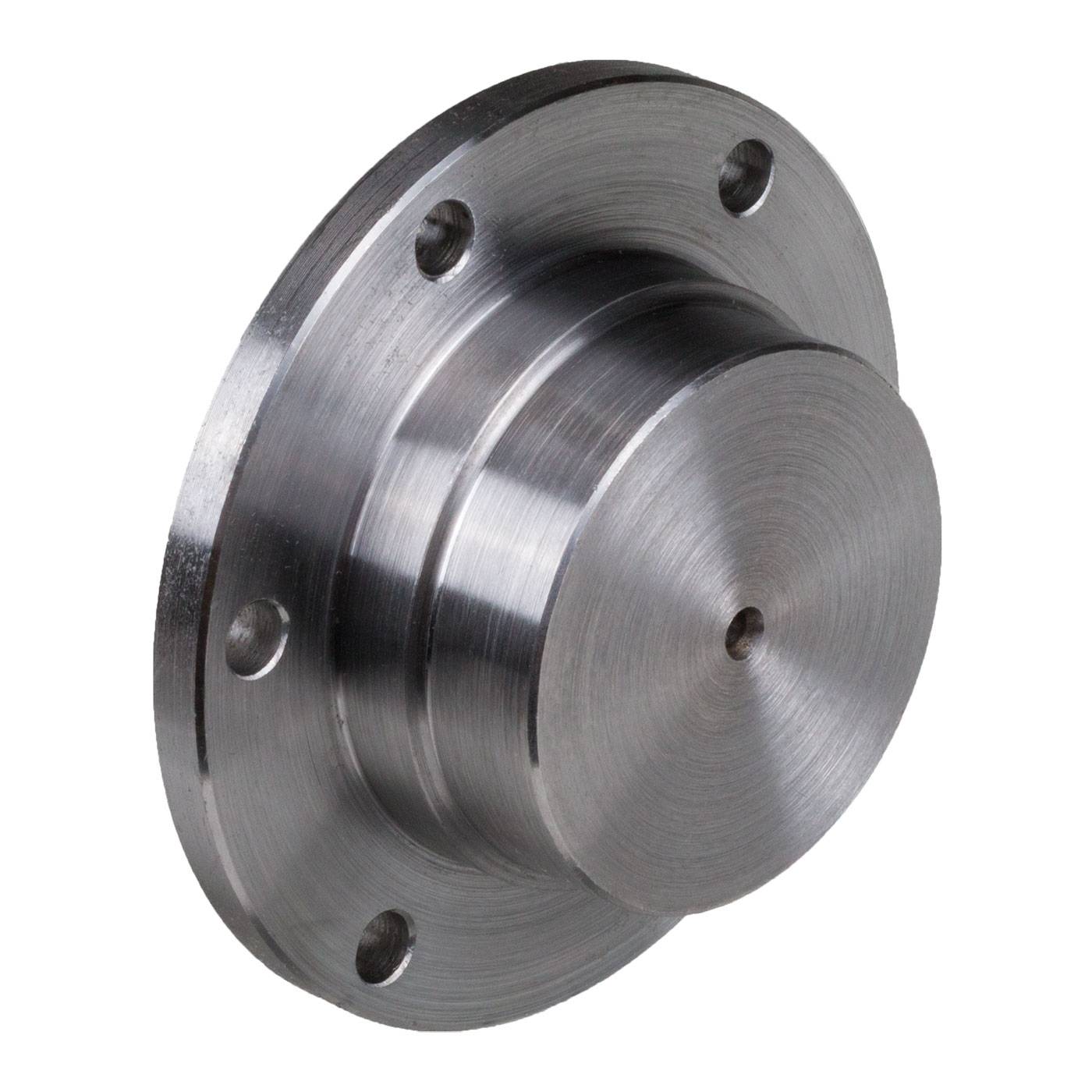

14090181 Anschraubnabe Naben-ø 40mm kaufen

1/2

Datenblatt (PDF)

Lieferung Mo., 28. Sept.

16 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (9,56 € / Stück)

9,56 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

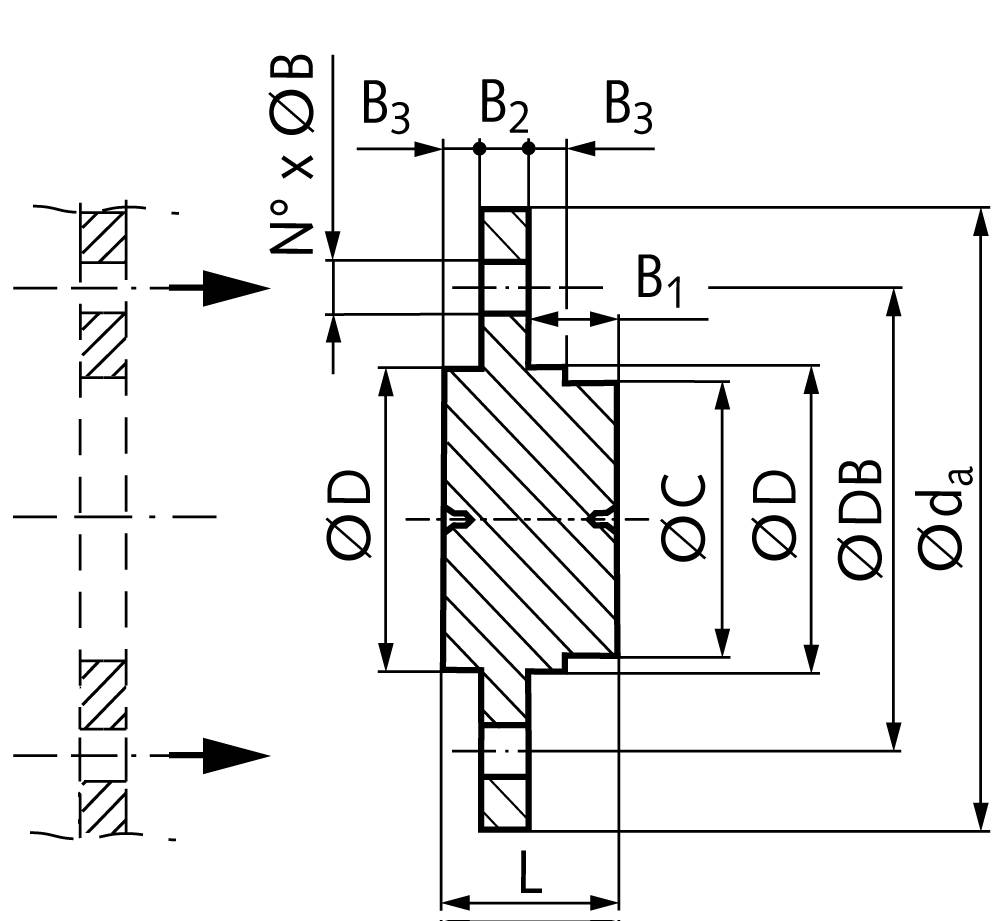

Artikelnummer (SKU)14090181MaterialStahlOberflächeUnveredeltAußendurchmesser [da]70 [mm]Gesamtlänge [L]25,0 [mm]Durchmesser der Montagefläche [Dh9]40 [mm]Nabendurchmesser [C]37 [mm]Nabenbreite (Lange Seite) [B1]14,8 [mm]Breite des Flansches da [B2]5 [mm]Nabenbreite (Kurze Seite) [B3]5,2 [mm]Lochkreisdurchmesser Befestigungsbohrungen [DB]58 [mm]Anzahl der Befestigungsbohrungen [N°]6 [mm]Durchmesser der Befestigungsbohrungen [B]5,2 [mm]Winkelabstand je Befestigungsbohrung60° [°]Gewicht0,33 [kg]

Technische Daten

Artikelnummer (SKU)14090181MaterialStahlOberflächeUnveredeltAußendurchmesser [da]70 [mm]Gesamtlänge [L]25,0 [mm]Durchmesser der Montagefläche [Dh9]40 [mm]Nabendurchmesser [C]37 [mm]Nabenbreite (Lange Seite) [B1]14,8 [mm]Breite des Flansches da [B2]5 [mm]Nabenbreite (Kurze Seite) [B3]5,2 [mm]Lochkreisdurchmesser Befestigungsbohrungen [DB]58 [mm]Anzahl der Befestigungsbohrungen [N°]6 [mm]Durchmesser der Befestigungsbohrungen [B]5,2 [mm]Winkelabstand je Befestigungsbohrung60° [°]Gewicht0,33 [kg]

Abm.: (Ø x L) 70 mm x 70 mm

Inhalt: 1 St.

Breite: 14.8 mm

Länge: 70 mm

Durchmesser: 70 mm

Naben-Ø: 37 mm

Material: Stahl

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929530799 14090181 Anschraubnabe Naben-ø 40mm

Beschreibung

14090181
Werkstoff: Stahl.

Zur einfachen Befestigung von Kettenradscheiben oder anderen Teilen auf Wellen. Dazu wird das Kettenrad auf Ø D aufgebohrt (empfohlene Toleranz: H8) und mit Befestigungsbohrungen für die Schrauben versehen. Die Schraubenlänge richtet sich nach der Kettenradscheibe. Schrauben und Muttern sind nicht im Lieferumfang enthalten. Die Kettenradscheibe ist separat zu bestellen und kann rechts oder links angeschraubt werden. Fertigbearbeitung wie Nabenbohrung gegen Mehrpreis.

Ausführung

Artikelnummer (SKU)14090181MaterialStahlOberflächeUnveredeltAußendurchmesser [da]70 [mm]Gesamtlänge [L]25,0 [mm]Durchmesser der Montagefläche [Dh9]40 [mm]Nabendurchmesser [C]37 [mm]Nabenbreite (Lange Seite) [B1]14,8 [mm]Breite des Flansches da [B2]5 [mm]Nabenbreite (Kurze Seite) [B3]5,2 [mm]Lochkreisdurchmesser Befestigungsbohrungen [DB]58 [mm]Anzahl der Befestigungsbohrungen [N°]6 [mm]Durchmesser der Befestigungsbohrungen [B]5,2 [mm]Winkelabstand je Befestigungsbohrung60° [°]Gewicht0,33 [kg]

Lieferumfang

Artikelnummer (SKU)14090181MaterialStahlOberflächeUnveredeltAußendurchmesser [da]70 [mm]Gesamtlänge [L]25,0 [mm]Durchmesser der Montagefläche [D^h9]40 [mm]Nabendurchmesser [C]37 [mm]Nabenbreite (Lange Seite) [B1]14,8 [mm]Breite des Flansches da [B2]5 [mm]Nabenbreite (Kurze Seite) [B3]5,2 [mm]Lochkreisdurchmesser Befestigungsbohrungen [DB]58 [mm]Anzahl der Befestigungsbohrungen [N°]6 [mm]Durchmesser der Befestigungsbohrungen [B]5,2 [mm]Winkelabstand je Befestigungsbohrung60° [°]Gewicht0,33 [kg]

Hinweise

Artikelnummer (SKU)14090181MaterialStahlOberflächeUnveredeltAußendurchmesser [da]70 [mm]Gesamtlänge [L]25,0 [mm]Durchmesser der Montagefläche [Dh9]40 [mm]Nabendurchmesser [C]37 [mm]Nabenbreite (Lange Seite) [B1]14,8 [mm]Breite des Flansches da [B2]5 [mm]Nabenbreite (Kurze Seite) [B3]5,2 [mm]Lochkreisdurchmesser Befestigungsbohrungen [DB]58 [mm]Anzahl der Befestigungsbohrungen [N°]6 [mm]Durchmesser der Befestigungsbohrungen [B]5,2 [mm]Winkelabstand je Befestigungsbohrung60° [°]Gewicht0,33 [kg]

Beschreibung

Ausführung

Artikelnummer (SKU)14090181MaterialStahlOberflächeUnveredeltAußendurchmesser [da]70 [mm]Gesamtlänge [L]25,0 [mm]Durchmesser der Montagefläche [Dh9]40 [mm]Nabendurchmesser [C]37 [mm]Nabenbreite (Lange Seite) [B1]14,8 [mm]Breite des Flansches da [B2]5 [mm]Nabenbreite (Kurze Seite) [B3]5,2 [mm]Lochkreisdurchmesser Befestigungsbohrungen [DB]58 [mm]Anzahl der Befestigungsbohrungen [N°]6 [mm]Durchmesser der Befestigungsbohrungen [B]5,2 [mm]Winkelabstand je Befestigungsbohrung60° [°]Gewicht0,33 [kg]

Lieferumfang

Artikelnummer (SKU)14090181MaterialStahlOberflächeUnveredeltAußendurchmesser [da]70 [mm]Gesamtlänge [L]25,0 [mm]Durchmesser der Montagefläche [D^h9]40 [mm]Nabendurchmesser [C]37 [mm]Nabenbreite (Lange Seite) [B1]14,8 [mm]Breite des Flansches da [B2]5 [mm]Nabenbreite (Kurze Seite) [B3]5,2 [mm]Lochkreisdurchmesser Befestigungsbohrungen [DB]58 [mm]Anzahl der Befestigungsbohrungen [N°]6 [mm]Durchmesser der Befestigungsbohrungen [B]5,2 [mm]Winkelabstand je Befestigungsbohrung60° [°]Gewicht0,33 [kg]

Hinweise

Systemvoraussetzungen

Artikelnummer (SKU)14090181MaterialStahlOberflächeUnveredeltAußendurchmesser [da]70 [mm]Gesamtlänge [L]25,0 [mm]Durchmesser der Montagefläche [D^h9]40 [mm]Nabendurchmesser [C]37 [mm]Nabenbreite (Lange Seite) [B1]14,8 [mm]Breite des Flansches da [B2]5 [mm]Nabenbreite (Kurze Seite) [B3]5,2 [mm]Lochkreisdurchmesser Befestigungsbohrungen [DB]58 [mm]Anzahl der Befestigungsbohrungen [N°]6 [mm]Durchmesser der Befestigungsbohrungen [B]5,2 [mm]Winkelabstand je Befestigungsbohrung60° [°]Gewicht0,33 [kg]
