100 Stk. Weidmüller Verbinder 7.62mm BLZ kaufen

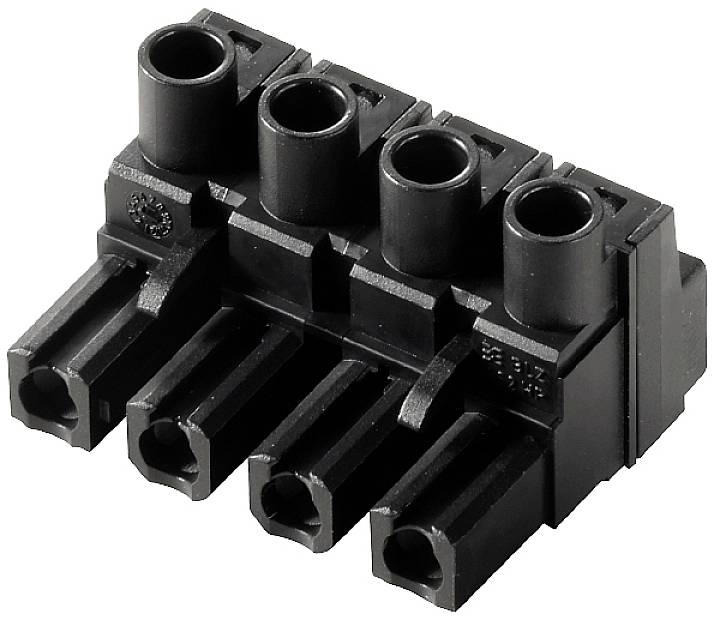

Schwarze Kunststoff-Steckverbindung mit vier runden Buchsen oben und vier rechteckigen Steckern unten, für elektrische Anwendungen.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

7.62 mm

Inhalt

100 St.

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

20 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt

245,72 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Polzahl Gesamt 2
Inhalt 100 St.

Unser Service für Sie

Technische Daten

Tiefe: 23.3 mm
Isolierstoff: PBT
Lagertemperatur: -25 °C - +55 °C
Abisolierlänge: 7 mm
Anzugsdrehmoment: 0.4 Nm - 0.5 Nm
Klemmschraube: M2.5
Kriechstrecke. min.: 11.3 mm
Luftstrecke. min.: 9.8 mm
Leiteranschlusstechnik: Zugbügelanschluss
Berührungsschutz: IP20
Steckkraft/Pol: 9.5 N
Ziehkraft/Pol: 8.5 N
Kurzzeitstromfestigkeit: 3 x 1s mit 180 A
Lehrdorn: 2.8 mm x 2.4 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 2

Polzahl Gesamt: 2

RM: 7.62 mm

Nennstrom: 20 A

Nennstrom - gerundet: 20 A

DIN-Norm: DIN 5264

Anschluss: Schrauben
Stecker

Herstellerfarbe: Grün

Gehäuse-Material: PA

Herst.-Teilenr.: 2488670000

Inhalt: 100 St.

Kontaktmaterial: Kupfer

Höhe: 18.3 mm

Max. Temperatur: +100 °C

Min. Temperatur: -50 °C

Typ: 2488670000

: 28 AWG - 12 AWG

Abm.: 18.3 mm x 23.3

Durchgangs-Widerstand: 5 mΩ

Isolations-Widerstand: 100 MΩ

Klemmbereich-Ø: 0.08 mm² - 4 mm²

Maßangaben: 18.3 mm x 23.3 mm

Nennspannung: 600 V

Polzahl: 2

Querschnitt: 2.5 mm²

RoHS-konform: Ja

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1953318 100 Stk. Weidmüller Verbinder 7.62mm BLZ

Beschreibung

Weidmüller Verbinder 7.62mm BLZ 7.62H#2488670000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 7.62mm Typ:BLZ 7.62H#2488670000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:2Rastermaß der Kontakte:7,62 mmRastermaß der Anschlüsse:7,62 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:25 ABemessungsspannung:500 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..4 mm²Ausführung des elektrischen Anschlusses:SchraubanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:KupferWerkstoff des Isolierkörpers:PolybutylenterephthalatWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:grünBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..100 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 7.62mm BLZ 7.62H#2488670000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118498820

Geliefert wird: Weidmüller Verbinder 7.62mm BLZ 7.62H#2488670000, Verpackungseinheit: 100 Stk., EAN: 4050118498820
