Nadellager
2487 ErgebnisseDetails | Preis | Verfügbarkeit | Außen-Ø | Bohrungs-Durchmesser | |
|---|---|---|---|---|---|
 Abb. ähnlich 68,04 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung morgen | 90 mm | 72 mm | |||
 Abb. ähnlich INA Nadellager NA4900-XL Bohrungs-Ø 10 mmW+A Wälzlager- und Antriebstechnik GmbH 10,83 € zzgl. MwSt. 49 Stück auf Lager Lieferung Fr., 25. Sep. | 22 mm | 10 mm | |||
 Abb. ähnlich zzgl. MwSt. 19 Stück auf Lager Sofort-Lieferung morgen | 14 mm | 10 mm | |||
 Abb. ähnlich zzgl. MwSt. Bald verfügbar | 12 mm | 8 mm | |||
 Abb. ähnlich INA Nadellager NK15/16-XL Bohrungs-Ø 15 mmConrad Electronic -14% zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 23 mm | 15 mm | |||
 Abb. ähnlich INA Nadellager RNA4905-XL Bohrungs-Ø 30 mmW+A Wälzlager- und Antriebstechnik GmbH 10,76 € zzgl. MwSt. 37 Stück auf Lager Lieferung Fr., 25. Sep. | 42 mm | 30 mm | |||
 Abb. ähnlich INA Nadellager RNA4904-XL Bohrungs-Ø 25 mmW+A Wälzlager- und Antriebstechnik GmbH 10,49 € zzgl. MwSt. 8 Stück auf Lager Lieferung Fr., 25. Sep. | 37 mm | 25 mm | |||
 Abb. ähnlich 23,86 € zzgl. MwSt. 137 Stück auf Lager Sofort-Lieferung morgen | 27 mm | 15 mm | |||
 Abb. ähnlich 31,24 € zzgl. MwSt. 462 Stück auf Lager Sofort-Lieferung morgen | 40 mm | 30 mm | |||
 Abb. ähnlich INA Nadellager NA69/32-ZW-XL Bohrungs-Ø 32 mmW+A Wälzlager- und Antriebstechnik GmbH 34,63 € zzgl. MwSt. 5 Stück auf Lager Lieferung Fr., 25. Sep. | 52 mm | 32 mm | |||
 Abb. ähnlich INA Nadellager NK17/20-XL Bohrungs-Ø 17 mmW+A Wälzlager- und Antriebstechnik GmbH 7,67 € zzgl. MwSt. 22 Stück auf Lager Lieferung Fr., 25. Sep. | 25 mm | 17 mm | |||
 Abb. ähnlich INA Nadellager NK38/20-XL Bohrungs-Ø 38 mmW+A Wälzlager- und Antriebstechnik GmbH 11,72 € zzgl. MwSt. 1 Stück auf Lager Lieferung Fr., 25. Sep. | 48 mm | 38 mm | |||
 Abb. ähnlich INA Nadellager NK42/20-XL Bohrungs-Ø 42 mmW+A Wälzlager- und Antriebstechnik GmbH 12,21 € zzgl. MwSt. 17 Stück auf Lager Lieferung Fr., 25. Sep. | 52 mm | 42 mm | |||

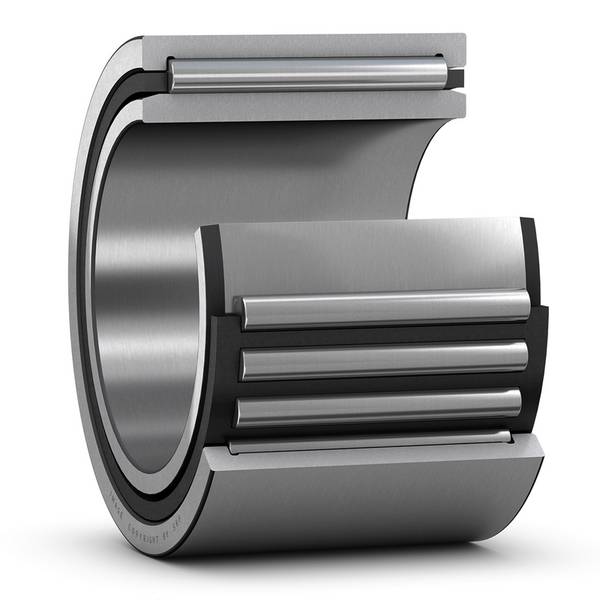

 SKF NKI 35/20 TN, Nadellager m. InnenringFAMAGA GROUP GmbH & Co. KG 55,72 € zzgl. MwSt. 27 Stück auf Lager Lieferung Mi., 30. Sep. | - | - | |||
 Nadellager NKJ 28/30 NTN 28x42x30 mmnilono.de 30,52 € zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung morgen | 42 mm | 28 mm | |||
 Abb. ähnlich INA Nadellager NKI10/20-XL Bohrungs-Ø 10 mmW+A Wälzlager- und Antriebstechnik GmbH 9,95 € zzgl. MwSt. 62 Stück auf Lager Lieferung Fr., 25. Sep. | 22 mm | 10 mm | |||
 Abb. ähnlich INA Nadellager NK95/36-XL Bohrungs-Ø 95 mmConrad Electronic -32% zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 115 mm | 95 mm | |||
 Abb. ähnlich INA Nadellager NA4906-2RSR-XL Bohrungs-Ø 30 mmConrad Electronic -27% zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 47 mm | 30 mm | |||
 Abb. ähnlich INA Nadellager NKI5/12-TV-XL Bohrungs-Ø 5 mmW+A Wälzlager- und Antriebstechnik GmbH 7,64 € zzgl. MwSt. 127 Stück auf Lager Lieferung Fr., 25. Sep. | 15 mm | 5 mm | |||
 Abb. ähnlich INA Nadellager NKI42/20-XL Bohrungs-Ø 42 mmW+A Wälzlager- und Antriebstechnik GmbH 21,93 € zzgl. MwSt. 12 Stück auf Lager Lieferung Fr., 25. Sep. | 57 mm | 42 mm | |||
 Abb. ähnlich zzgl. MwSt. 24 Stück auf Lager Sofort-Lieferung morgen | 10 mm | 6 mm | |||
 Abb. ähnlich INA Nadellager NK17/16-XL Bohrungs-Ø 17 mmConrad Electronic -17% zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 25 mm | 17 mm | |||
 Abb. ähnlich zzgl. MwSt. 57 Stück auf Lager Sofort-Lieferung morgen | 16 mm | 12 mm | |||
 Abb. ähnlich INA Nadellager NKI30/20-TV-XL Bohrungs-Ø 30 mmW+A Wälzlager- und Antriebstechnik GmbH 12,15 € zzgl. MwSt. 32 Stück auf Lager Lieferung Fr., 25. Sep. | 45 mm | 30 mm | |||
 Abb. ähnlich INA Nadellager NKS28 Bohrungs-Ø 28 mmConrad Electronic zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 42 mm | 28 mm | |||
 Abb. ähnlich INA Nadellager NK8/16-TV-XL Bohrungs-Ø 8 mmW+A Wälzlager- und Antriebstechnik GmbH 4,06 € zzgl. MwSt. 54 Stück auf Lager Lieferung Fr., 25. Sep. | 15 mm | 8 mm | |||
 Abb. ähnlich INA Nadellager NKI28/20-TV-XL Bohrungs-Ø 28 mmW+A Wälzlager- und Antriebstechnik GmbH 14,47 € zzgl. MwSt. 26 Stück auf Lager Lieferung Fr., 25. Sep. | 42 mm | 28 mm | |||
 Abb. ähnlich INA Nadellager NA6901-XL Bohrungs-Ø 12 mmW+A Wälzlager- und Antriebstechnik GmbH 13,62 € zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 24 mm | 12 mm | |||
 Abb. ähnlich INA Nadellager NKIS25 Bohrungs-Ø 25 mmConrad Electronic zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 47 mm | 25 mm | |||
 Abb. ähnlich INA Nadellager NK5/10-TV-XL Bohrungs-Ø 5 mmW+A Wälzlager- und Antriebstechnik GmbH 4,84 € zzgl. MwSt. 13 Stück auf Lager Lieferung Fr., 25. Sep. | 10 mm | 5 mm | |||
40,86 € zzgl. MwSt. 94 Stück auf Lager Sofort-Lieferung morgen | 68 mm | 45 mm | |||

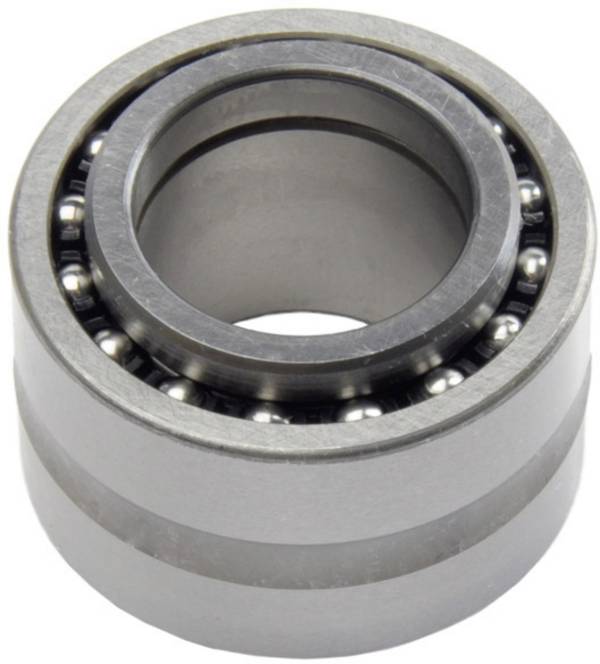

 Abb. ähnlich INA Nadellager NKIS35-XL Bohrungs-Ø 35 mmW+A Wälzlager- und Antriebstechnik GmbH 31,21 € zzgl. MwSt. 14 Stück auf Lager Lieferung Fr., 25. Sep. | 58 mm | 35 mm | |||
 Abb. ähnlich 3.888,13 € zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung morgen | 380 mm | 330 mm | |||
 Abb. ähnlich 35,85 € zzgl. MwSt. 38 Stück auf Lager Sofort-Lieferung morgen | 32 mm | 20 mm | |||
 Abb. ähnlich INA Nadellager NK5/12-TV-XL Bohrungs-Ø 5 mmW+A Wälzlager- und Antriebstechnik GmbH 5,05 € zzgl. MwSt. 74 Stück auf Lager Lieferung Fr., 25. Sep. | 10 mm | 5 mm | |||
 Abb. ähnlich INA Nadellager NA4902-XL Bohrungs-Ø 15 mmW+A Wälzlager- und Antriebstechnik GmbH 11,97 € zzgl. MwSt. 5 Stück auf Lager Lieferung Fr., 25. Sep. | 28 mm | 15 mm | |||
 Abb. ähnlich 52,80 € zzgl. MwSt. 197 Stück auf Lager Sofort-Lieferung morgen | 68 mm | 50 mm | |||
 Abb. ähnlich INA Nadellager NKI9/12-XL Bohrungs-Ø 9 mmW+A Wälzlager- und Antriebstechnik GmbH 7,58 € zzgl. MwSt. 50 Stück auf Lager Lieferung Fr., 25. Sep. | 19 mm | 9 mm | |||
18,02 € zzgl. MwSt. 521 Stück auf Lager Sofort-Lieferung morgen | 47 mm | 32 mm | |||

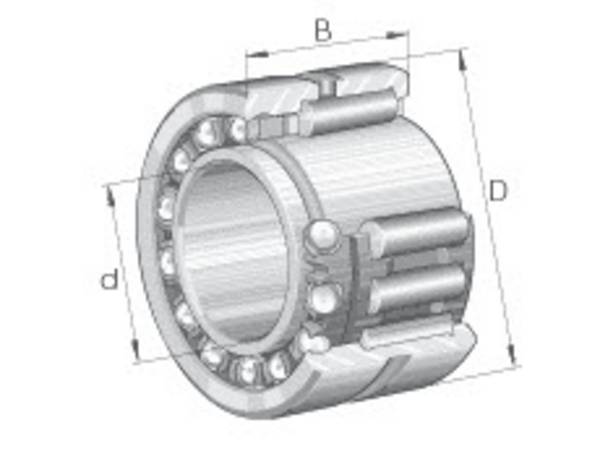

 INA NKIA5902-XL, Einseitig wirkendes Nadel-SchraegkugellagerFAMAGA GROUP GmbH & Co. KG 28,12 € zzgl. MwSt. 7 Stück auf Lager Lieferung Mi., 30. Sep. Min: 4 | - | - | |||
 Abb. ähnlich zzgl. MwSt. 28 Stück auf Lager Sofort-Lieferung morgen | 26 mm | 20 mm | |||
 Abb. ähnlich INA Nadellager NKIS50 Bohrungs-Ø 50 mmConrad Electronic zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 80 mm | 50 mm | |||
 Abb. ähnlich INA Nadellager RNA49/32-XL Bohrungs-Ø 40 mmW+A Wälzlager- und Antriebstechnik GmbH 14,95 € zzgl. MwSt. 16 Stück auf Lager Lieferung Fr., 25. Sep. | 52 mm | 40 mm | |||
 Abb. ähnlich INA Nadellager RNA4918-XL Bohrungs-Ø 105 mmConrad Electronic zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 125 mm | 105 mm | |||
 Abb. ähnlich INA Nadellager NKI40/20-TV-XL Bohrungs-Ø 40 mmW+A Wälzlager- und Antriebstechnik GmbH 15,38 € zzgl. MwSt. 30 Stück auf Lager Lieferung Fr., 25. Sep. | 55 mm | 40 mm | |||
 Kurvenrolle KR 16 FXLL/3AS NTN 6x16x28 mm zylindrischer AußenringW+A Wälzlager- und Antriebstechnik GmbH 17,64 € zzgl. MwSt. 1 Stück auf Lager Lieferung Fr., 25. Sep. | 16 mm | 8 mm | |||
 Abb. ähnlich INA Nadellager NKIS15 Bohrungs-Ø 15 mmConrad Electronic zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 35 mm | 15 mm | |||
 Abb. ähnlich INA Nadellager NKI32/20-XL Bohrungs-Ø 32 mmW+A Wälzlager- und Antriebstechnik GmbH 14,04 € zzgl. MwSt. 21 Stück auf Lager Lieferung Fr., 25. Sep. | 47 mm | 32 mm | |||
 Abb. ähnlich INA Nadellager NK14/20-XL Bohrungs-Ø 14 mmW+A Wälzlager- und Antriebstechnik GmbH 7,00 € zzgl. MwSt. 53 Stück auf Lager Lieferung Fr., 25. Sep. | 22 mm | 14 mm | |||
 Abb. ähnlich INA Nadellager NA4910-XL Bohrungs-Ø 50 mmW+A Wälzlager- und Antriebstechnik GmbH 29,83 € zzgl. MwSt. 14 Stück auf Lager Lieferung Fr., 25. Sep. | 72 mm | 50 mm | |||
 Abb. ähnlich INA Nadellager NA6915-ZW-XL Bohrungs-Ø 75 mmW+A Wälzlager- und Antriebstechnik GmbH 126,37 € zzgl. MwSt. 5 Stück auf Lager Lieferung Fr., 25. Sep. | 105 mm | 75 mm | |||
 Abb. ähnlich INA Nadellager NKI6/12-TV-XL Bohrungs-Ø 6 mmW+A Wälzlager- und Antriebstechnik GmbH 7,26 € zzgl. MwSt. 29 Stück auf Lager Lieferung Fr., 25. Sep. | 16 mm | 6 mm | |||
 Abb. ähnlich INA Nadellager NK30/20-TV-XL Bohrungs-Ø 30 mmW+A Wälzlager- und Antriebstechnik GmbH 10,14 € zzgl. MwSt. 22 Stück auf Lager Lieferung Fr., 25. Sep. | 40 mm | 30 mm | |||
 Abb. ähnlich 42,47 € zzgl. MwSt. 204 Stück auf Lager Sofort-Lieferung morgen | 68 mm | 55 mm | |||
 Abb. ähnlich INA Nadellager NKI85/26-XL Bohrungs-Ø 85 mmW+A Wälzlager- und Antriebstechnik GmbH 82,24 € zzgl. MwSt. 13 Stück auf Lager Lieferung Fr., 25. Sep. | 115 mm | 85 mm | |||
 Abb. ähnlich INA Nadellager NKS135 Bohrungs-Ø 135 mmConrad Electronic zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 160 mm | 135 mm | |||
 Abb. ähnlich INA Nadellager NK18/20-XL Bohrungs-Ø 18 mmConrad Electronic -18% zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 26 mm | 18 mm | |||
 Abb. ähnlich INA Nadellager NK10/12-TV-XL Bohrungs-Ø 10 mmW+A Wälzlager- und Antriebstechnik GmbH 5,37 € zzgl. MwSt. 60 Stück auf Lager Lieferung Fr., 25. Sep. | 17 mm | 10 mm | |||
 Abb. ähnlich 94,07 € zzgl. MwSt. 38 Stück auf Lager Sofort-Lieferung morgen | 80 mm | 63 mm | |||

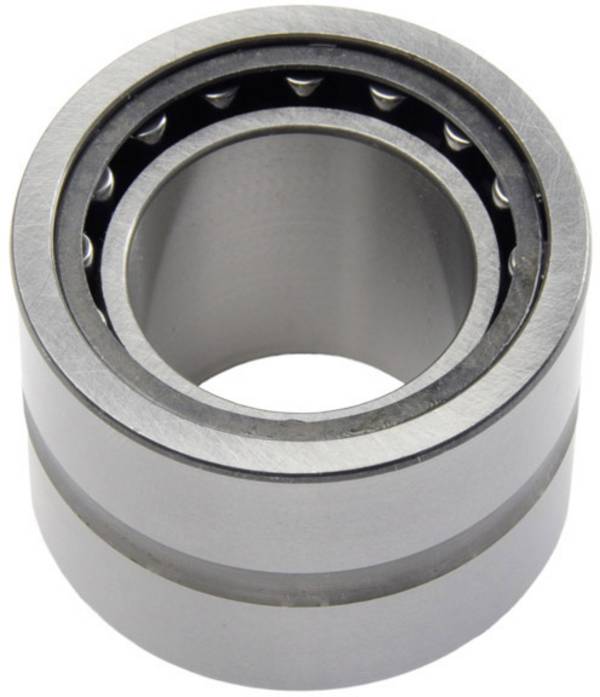

 Abb. ähnlich INA Nadellager NAO17X35X15 Bohrungs-Ø 17 mmConrad Electronic zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 35 mm | 17 mm | |||
 Abb. ähnlich INA Nadellager RNA4902-XL Bohrungs-Ø 20 mmW+A Wälzlager- und Antriebstechnik GmbH 8,11 € zzgl. MwSt. 4 Stück auf Lager Lieferung Fr., 25. Sep. | 28 mm | 20 mm | |||
 Abb. ähnlich 53,33 € zzgl. MwSt. 7 Stück auf Lager Sofort-Lieferung morgen | 65 mm | 50 mm | |||
 Abb. ähnlich INA Nadellager NK68/35-XL Bohrungs-Ø 68 mmConrad Electronic -30% zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 82 mm | 68 mm | |||
 Abb. ähnlich INA Nadellager RNA6902-XL Bohrungs-Ø 20 mmConrad Electronic -24% zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 28 mm | 20 mm | |||
 Abb. ähnlich 4.133,74 € zzgl. MwSt. 1 Stück auf Lager Sofort-Lieferung morgen | 350 mm | 280 mm | |||
 Abb. ähnlich INA Nadellager RNA4900-2RSR-XL Bohrungs-Ø 14 mmW+A Wälzlager- und Antriebstechnik GmbH 11,94 € zzgl. MwSt. 18 Stück auf Lager Lieferung Fr., 25. Sep. | 22 mm | 14 mm | |||
 Abb. ähnlich 21,43 € zzgl. MwSt. 59 Stück auf Lager Sofort-Lieferung morgen | 17 mm | 7 mm | |||
 Stützrolle NATV 25 LL/3AS NTN 25x52x25 mm balliger AußenringW+A Wälzlager- und Antriebstechnik GmbH 26,22 € zzgl. MwSt. 50 Stück auf Lager Lieferung Fr., 25. Sep. | 52 mm | 25 mm | |||
 Abb. ähnlich INA Nadellager NKI22/16-XL Bohrungs-Ø 22 mmW+A Wälzlager- und Antriebstechnik GmbH 12,31 € zzgl. MwSt. 23 Stück auf Lager Lieferung Fr., 25. Sep. | 34 mm | 22 mm | |||
 Abb. ähnlich 72,79 € zzgl. MwSt. 32 Stück auf Lager Sofort-Lieferung morgen | 47 mm | 35 mm | |||
 Abb. ähnlich INA Nadellager NA4900-2RSR-XL Bohrungs-Ø 10 mmW+A Wälzlager- und Antriebstechnik GmbH 15,35 € zzgl. MwSt. 38 Stück auf Lager Lieferung Fr., 25. Sep. | 22 mm | 10 mm | |||
 Abb. ähnlich INA Nadellager NK6/10-TV-XL Bohrungs-Ø 6 mmW+A Wälzlager- und Antriebstechnik GmbH 5,20 € zzgl. MwSt. 46 Stück auf Lager Lieferung Fr., 25. Sep. | 12 mm | 6 mm | |||
 Abb. ähnlich zzgl. MwSt. 31 Stück auf Lager Sofort-Lieferung morgen | 8 mm | 4 mm | |||
 Abb. ähnlich zzgl. MwSt. 54 Stück auf Lager Sofort-Lieferung morgen | 9 mm | 5 mm | |||
 Abb. ähnlich INA Nadellager NK20/20-XL Bohrungs-Ø 20 mmW+A Wälzlager- und Antriebstechnik GmbH 8,18 € zzgl. MwSt. 9 Stück auf Lager Lieferung Fr., 25. Sep. | 28 mm | 20 mm | |||
 Abb. ähnlich zzgl. MwSt. 12 Stück auf Lager Sofort-Lieferung morgen | 22 mm | 16 mm | |||
- | 14 mm | ||||
- | - | ||||
- | - | ||||
- | - | ||||
zzgl. MwSt. 8 Stück auf Lager Lieferung Do., 1. Okt. | - | - | |||
32 mm | 16 mm | ||||

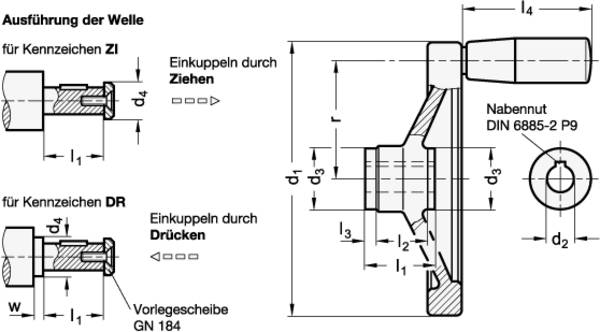

 Sicherheits-Handräder, Aluminium, mit NadellagerUnter-Profis zzgl. MwSt. 2 Stück auf Lager Lieferung Do., 1. Okt. | - | - | |||
 INA NK26/20-XL, Nadellager ohne InnenringW+A Wälzlager- und Antriebstechnik GmbH 10,33 € zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 34 mm | 26 mm | |||

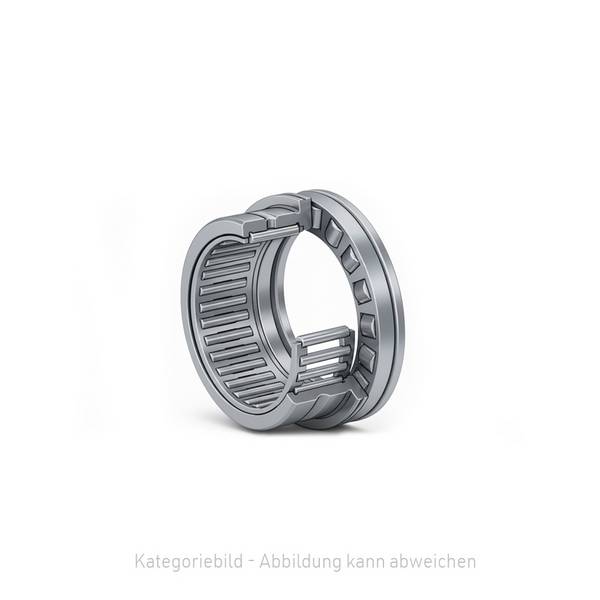

 INA NKS40, Nadellager schwere ReiheW+A Wälzlager- und Antriebstechnik GmbH 21,74 € zzgl. MwSt. 22 Stück auf Lager Lieferung Fr., 25. Sep. | 55 mm | 40 mm | |||
 INA NK75/35-XL, Nadellager ohne InnenringW+A Wälzlager- und Antriebstechnik GmbH 51,38 € zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 92 mm | 75 mm | |||
 INA NK85/35-XL, Nadellager ohne InnenringW+A Wälzlager- und Antriebstechnik GmbH 54,01 € zzgl. MwSt. 4 Stück auf Lager Lieferung Fr., 25. Sep. | 105 mm | 85 mm | |||
 INA NKI95/36-XL, Nadellager m. InnenringW+A Wälzlager- und Antriebstechnik GmbH 131,47 € zzgl. MwSt. 4 Stück auf Lager Lieferung Fr., 25. Sep. | 125 mm | 95 mm | |||
 INA NA4901-XL-C3, Nadellager, 1-reihig, mit Innenring, 2 Borde am AussenringW+A Wälzlager- und Antriebstechnik GmbH 10,82 € zzgl. MwSt. 10 Stück auf Lager Lieferung Fr., 25. Sep. | 24 mm | 12 mm | |||
 INA HK1614-RS-L271, Nadelhuelse, 1 DichtscheibeW+A Wälzlager- und Antriebstechnik GmbH 3,10 € zzgl. MwSt. 126 Stück auf Lager Lieferung Fr., 25. Sep. | 22 mm | 16 mm | |||
Ratgeber
Nadellager » Kompakte Wälzlager für hohe Radialkräfte auf engstem Bauraum
Nadellager sind eine Sonderform der Wälzlager, die sich durch ihre schlanken, zylindrischen Wälzkörper – die sogenannten Nadelrollen – auszeichnen. Im Vergleich zu anderen Lagertypen bieten sie bei minimalem Bauraum eine bemerkenswert hohe Tragfähigkeit. Die Nadelrollen haben einen sehr kleinen Durchmesser im Verhältnis zu ihrer Länge, was der Bauweise ihren Namen verleiht und gleichzeitig die herausragende Eigenschaft dieser Lager begründet.
Überall dort, wo Platzmangel herrscht und dennoch hohe radiale Kräfte aufgenommen werden müssen, sind Nadellager die bevorzugte Lösung. Sie finden sich in Getrieben, Verbrennungsmotoren, Werkzeugmaschinen und Hydraulikaggregaten – überall, wo konventionelle Kugellager schlicht zu groß wären. Hersteller wie INA Nadellager decken mit ihrem Sortiment eine breite Palette an Bauformen und Abmessungen ab.
Dieser Ratgeber erklärt, wie Nadellager aufgebaut sind, welche Bauformen es gibt und wann welche Ausführung die richtige Wahl ist.
Wichtig: Nadellager sind primär für radiale Belastungen ausgelegt. Für axiale Lasten müssen entsprechende Axial-Nadellager oder kombinierte Lageranordnungen gewählt werden. Klären Sie die Belastungsrichtung vor der Auswahl.
Was ist ein Nadellager und wofür wird es eingesetzt?
Ein Nadellager ist ein Wälzlager, dessen Wälzkörper aus schlanken Nadelrollen bestehen. Diese Rollen haben typischerweise ein Länge-zu-Durchmesser-Verhältnis von 3:1 bis 10:1. Durch die linienförmige Berührung zwischen Nadelrollen und Laufbahn kann das Lager deutlich höhere radiale Lasten aufnehmen als ein Kugellager gleicher Baugröße.
Typische Anwendungen von Nadellagern sind:
- Getriebe und Schaltgetriebe: Nadellager übertragen hohe Radialkräfte zwischen Zahnrädern und Wellen zuverlässig und ermöglichen kompakte Getriebegehäuse ohne Einbußen bei der Belastbarkeit.
- Verbrennungsmotoren: An Pleuelstangen, Nockenwellen und Kolbenbolzen sind Nadellager unverzichtbar, da sie stoßartige Belastungen bei begrenztem Außenring-Durchmesser gut aufnehmen.
- Hydraulik- und Pneumatikzylinder: Die schlanke Bauweise erlaubt den Einsatz direkt in Kolbenstangen und Zylindergehäusen, wo jeder Millimeter Bauraum zählt.
- Werkzeugmaschinen: Hohe Steifigkeit und gute Führungseigenschaften entlang der Welle machen Nadellager zur bevorzugten Wahl in Spindeln und Vorschubachsen.
Welche Bauformen von Nadellagern gibt es?
Nadellager sind in verschiedenen Bauformen erhältlich, die sich in Aufbau, Außenring, Innenring und Einsatzrichtung unterscheiden. Die Übersicht zeigt die wichtigsten Typen:
| Bauform | Besonderheit | Typischer Einsatz | Normreihe |
|---|---|---|---|
| Nadelhülsen | Dünnwandiger Außenring, kompakt | Getriebe, Motoren | DIN 617 |
| Nadelkränze | Ohne Innen- und Außenring | Platzkritische Konstruktionen | DIN 617 |
| Nadellager mit Innenring | Gehärteter Innenring integriert | Weiche oder gehärtete Wellen | DIN 617 |
| Axial-Nadellager geschlossen | Axialkräfte, beidseitig abgedichtet | Schmutzige Umgebungen | DIN 5405 |
| Axial-Nadellager Zoll | Zoll-Abmessungen nach ABMA | Amerikanische Maschinennormen | ABMA 18 |
Nadelhülsen verfügen über einen dünnwandigen, gezogenen Außenring und sind die kompakteste Bauform. Nadelkränze bestehen ausschließlich aus einem Käfig mit Nadelrollen und benötigen eine gehärtete Laufbahn direkt in der Bohrung des Gehäuses oder auf der Welle. Axial-Nadellager übernehmen axiale Lasten und sind als offene oder als Axial-Nadellager-geschlossen-Variante mit Dichtscheiben für verunreinigte Umgebungen erhältlich. Die Bauweise des jeweiligen Lagers bestimmt, welche Anforderungen an die angrenzenden Konstruktionsteile gestellt werden.
Welche Vorteile bieten Nadellager gegenüber Kugellagern?
Die Unterschiede zwischen Nadellagern und Kugellagern sind konstruktiv bedingt und wirken sich direkt auf die Leistungsfähigkeit im Einsatz aus:
| Eigenschaft | Nadellager | Kugellager |
|---|---|---|
| Radiale Tragfähigkeit | Sehr hoch | Mittel |
| Axiale Tragfähigkeit | Gering (ohne Axialausführung) | Mittel bis hoch |
| Bauhöhe | Sehr gering | Größer |
| Reibung | Gering | Sehr gering |
| Maximale Drehzahl | Mittel | Hoch |
| Stoßbelastbarkeit | Hoch | Mittel |
Nadellager bieten bei gleicher Lagerbohrung eine deutlich höhere radiale Tragfähigkeit als Kugellager. Durch die Linienberührung der Nadelrollen werden hohe Lasten auf einer größeren Fläche verteilt, was den Kontaktdruck senkt und die Standzeit erhöht. Auch bei stoßartigen oder schwingenden Lasten zeigen Nadellager Vorteile gegenüber Kugellagern. Die Reibung ist beim Nadellager etwas höher als beim Kugellager, bleibt aber für die meisten Anwendungen auf einem akzeptablen Niveau.
Praxistipp: Wenn der Einbauraum in radialer Richtung stark begrenzt ist und gleichzeitig hohe Radialkräfte auftreten, ist ein Nadellager die bessere Wahl gegenüber einem Kugellager. Bei überwiegend axialen Lasten oder sehr hohen Drehzahlen sollte hingegen ein anderes Wälzlager geprüft werden.
FAQ – Häufig gestellte Fragen zu Nadellagern
Wann sollte ich ein Nadellager mit Innenring verwenden?
Ein Nadellager mit Innenring wird eingesetzt, wenn die Welle nicht ausreichend hart oder nicht mit der erforderlichen Oberflächengüte gefertigt werden kann, um direkt als Laufbahn zu dienen. Der integrierte, gehärtete Innenring übernimmt diese Funktion und schützt die Welle vor Verschleiß. Dies ist besonders in der Antriebstechnik relevant, wo Wellen aus weichen Stählen oder aus Nichteisenmetallen verwendet werden. Ein Nadellager mit Innenring vereinfacht zudem die Montage, da das Lager als vollständige Einheit auf die Welle aufgeschoben wird.
Wie hoch ist die maximale Drehzahl bei Nadellagern?
Die maximale Drehzahl eines Nadellagers hängt von Bauform, Schmierung und Käfigausführung ab. Ungekäfigte Ausführungen wie Nadelkränze sind auf niedrigere Drehzahlen begrenzt, da die Nadelrollen sich gegenseitig berühren können. Käfiggeführte Nadellager erreichen deutlich höhere Drehzahlen und eignen sich gut für Anwendungen in der Automatisierung und im Maschinenbau. Die zulässige Grenzdrehzahl ist stets den Herstellerangaben zu entnehmen. Einen breiten Überblick über geeignete Lager für unterschiedliche Drehzahlbereiche bietet das Sortiment im Bereich Lager.
Achtung: Überschreiten Sie niemals die vom Hersteller angegebene Grenzdrehzahl. Bei ungekäfigten Nadelkränzen kann dies zu raschem Verschleiß der Nadelrollen und zum Lagerausfall führen.
