Led Roehren

Der effiziente Umgang mit Energie-Ressourcen rückt immer mehr in den Fokus der Gesellschaft. Sowohl Privatpersonen als auch Unternehmen achten verstärkt auf den verantwortungsvollen Umgang mit den stetig knapper und auch teurer werdenden Versorgungsgütern.

Das ist nicht verwunderlich, denn die Vorteile liegen auf der Hand. Neben der Schonung unserer Umwelt werden auch die Betriebskosten drastisch reduziert.

Besonders bei der Beleuchtung von großen Räumen oder Fertigungshallen ergeben sich massive Strom-Einsparpotentiale, wenn von herkömmlichen Leuchtstofflampen auf stromsparende LED-Röhren umgerüstet wird. Das haben wir in unserem Ratgeber zu den Leuchtstoffröhren mit einem eindrucksvollen Rechenbeispiel deutlich aufgezeigt.

Doch dabei gibt es einige sehr wichtige Punkte zu beachten, die wir Ihnen gerne etwas näher erläutern möchten.

Bezogen auf die verfügbaren Längen und Durchmesser, haben LED-Röhren die identischen Bauformen von herkömmlichen Leuchtstoffröhren. Die konventionelle Leuchtstoffröhre existiert als technische Idee seit Mitte der 1920er Jahre. Dabei wurde eine Gasentladung von Edelgasen genutzt, die ultraviolettes Licht abstrahlte.
Als Gas wurde unter anderem Neon verwendet, was die Bezeichnung „Neonröhre“ zur Folge hatte. Die Leuchtschicht im Inneren der Leuchtstoffröhre wird durch die UV-Bestrahlung des leuchtenden Edelgases selbst per Fluoreszenz zum Leuchten angeregt und gibt sichtbares Licht ab.

Für die Funktion von Leuchtstoffröhren ist ein Starter nötig. Zusammen mit einer Drosselspule erzeugt er die für den Start der Gasentladung erforderliche kurzfristig hohe Spannung. Die Drossel wird auch allgemein als Vorschaltgerät bezeichnet und begrenzt zudem die Stromzufuhr während des Betriebs.

Die Nachteile von Leuchtstoffröhren sind der elektrotechnische Aufwand, der Stromverbrauch, das Netzflackern, das kaltweiße Licht und letztlich die Giftstoffe in der Röhre selbst.

Bauform

Die Längen der LED-Leuchten sind größtenteils standardisiert: Es gibt sie in 600, 1.200 und 1.500 mm Länge. Mittlerweile sind aber auch andere Längen erhältlich.

Für den Durchmesser findet man meist die Bezeichnung T8. Dieser Bezeichnung dient der Wert von einem Achtel Zoll als Basis. T8 bedeutet demzufolge 8 mal 3,175 mm (1/8 Zoll) und entspricht ca. 26 Millimeter. Das „T“ stammt von der englischen Bezeichnung „Tube“ für Röhre.

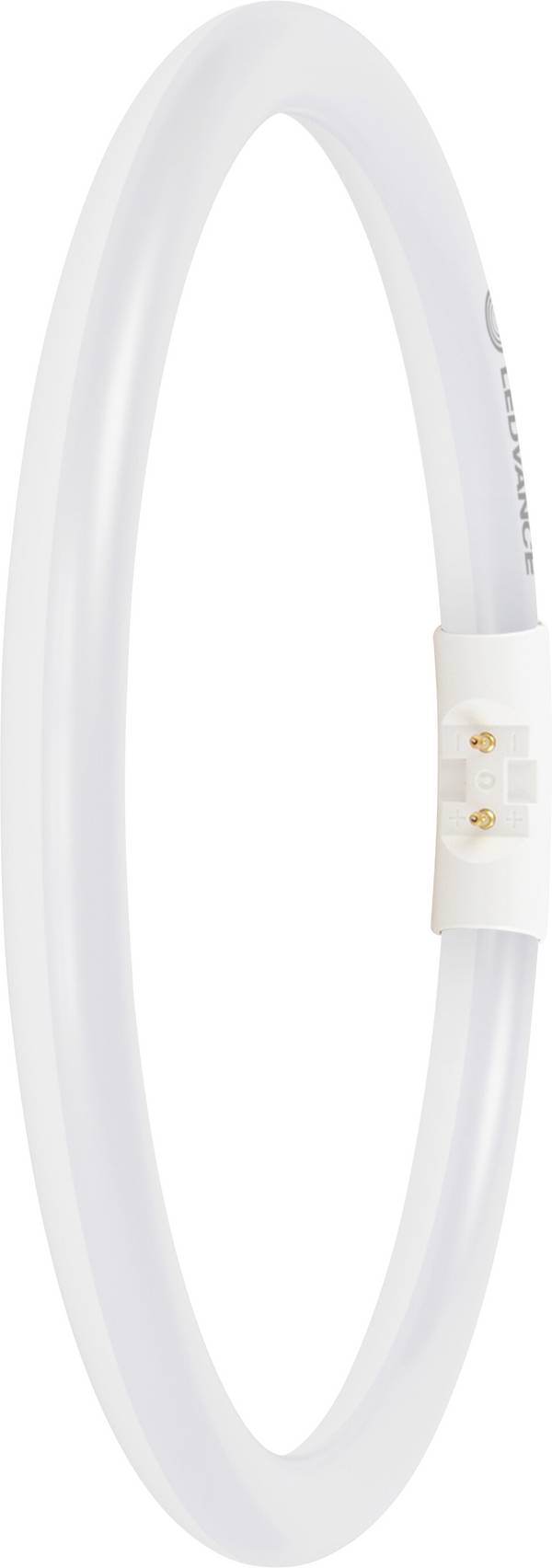

Mittlerweile ist T8 das gängige Maß für Leuchtröhren. Einige schlankere Modelle sind auch mit dem Durchmesser T5 (16 Millimeter) verfügbar. Allerdings sagt der Durchmesser T8 oder T5 nichts über die Fassung bzw. den Sockel aus. Denn eine T5 Leuchtmittel kann die gleiche Fassung wie eine T8 Leuchtmittel aufweisen.

Sockel

Die Zahl neben der Sockelbezeichnung „G“ weist auf den Abstand der Sockelstifte in Millimetern hin.

Der allgemein gängige Sockel G13 wurde von der herkömmlichen Leuchtstoffröhre beibehalten, sodass ein Umrüsten auf LED-Röhren ohne Wechsel der Röhren-Fassung möglich ist. Das gilt ebenso für den G5-Sockel.

Einige der Röhren mit LED-Beleuchtung von Anbietern wie Osram und Philips haben rotierende Endkappen, was die Ausrichtung des Lichts an den montierten LED-Leuchten ermöglicht.

Leistung

Die Leistung einer LED-Röhre wird in Watt (W) angegeben. Bislang wird dazu bei der Produktbezeichnung oftmals auch der adäquate Leistungswert einer herkömmlichen Lampe (ebenfalls in Watt) mit aufgelistet.

Zum Beispiel entspricht eine LED-Röhre mit 19,1 Watt einem herkömmlichen Leuchtmittel mit 58 Watt.

Lichtfarbe

LED Leuchtröhren von Osram und anderen Herstellern sind mit dreistelligen Farbkennungen versehen. Die erste Ziffer repräsentiert den Farbwiedergabeindex Ra (Englisch CRI für „Colour Rendering Index“), meist 8 für den Wert 80.
Zum Vergleich: Tageslicht oder Glühbirnen haben wegen des vollen Lichtspektrums einen Farbwiedergabeindex von 100 Ra.

Die beiden nachfolgenden Ziffern geben die Tausender- und Hunderterstelle der Farbtemperatur an.

Die Ziffernfolge 865 bedeutet also: Farbwiedergabeindex 80 und Farbtemperatur 6.500 Kelvin (entspricht Tageslichtweiß). Diese Angaben sind auf den Verpackungen meist zusätzlich in Worte gefasst, damit die Auswahl leicht fällt.

Lebensdauer und Schaltfestigkeit

LED-Röhren können je nach Exemplar eine Lebensdauer von mehreren 10.000 Stunden erreichen. Die LED-Lampen erzeugen dann noch rund 70 Prozent ihres ursprünglichen Lichtstroms.

Die wichtigsten technischen Daten drucken Hersteller oft in anschaulicher Form auf die schmale Verpackung.

Weitere Informationen wie z.B. die Schaltfestigkeit sind in den technischen Datenblättern zu den jeweiligen Leuchtmitteln zu finden.

Bei Leuchtstoff-Leuchten werden Vorschaltgeräte mit unterschiedlichen Technologien verwendet. Konventionelle Vorschaltgeräte (KVG) sind im Prinzip nur Drosselspulen, die kurzzeitig die Startspannung erzeugen und später beim Betrieb den Strom durch die Leuchtstoffröhre begrenzen.

Da konventionelle Vorschaltgeräte hohe Verlustleistungen aufweisen, wurden verlustarme Vorschaltgeräte (VVG) entwickelt. Durch eine größere Masse und bessere magnetische Werkstoffe wurde versucht, die Verlustleistung der Drosselspulen zu verringern.

Im Zuge der technischen Weiterentwicklung kamen Leuchten mit elektronischen Vorschaltgeräten (EVG) auf den Markt, bei denen aufgrund der hohen Schaltfrequenz keine massiven Drosselspulen mehr notwendig sind.

Die Verlustleistung ist deutlich geringer als bei konventionellen oder verlustarmen Vorschaltgeräten und ein Starter ist ebenfalls nicht mehr erforderlich.
