Kreiselpumpen

Kreiselpumpen werden auch als Strömungsmaschinen bezeichnet. Sie nutzen die dynamischen Kräfte einer Drehbewegung, um das Medium zu befördern. Das Medium kann aus einer Flüssigkeit oder einem Gemisch aus Flüssigkeit und Gas oder Luft bestehen.

Die am häufigsten anzutreffende Kreiselpumpe ist die Radialkreiselpumpe. Bei dieser Pumpenart wird die bei einer Drehbewegung entstehende Fliehkraft genutzt. Deshalb werden diese Pumpen auch Zentrifugalpumpen genannt. Im Gegensatz zu den Radialkreiselpumpen gibt es noch die Axialkreiselpumpen. So wie bei einem Computer- oder Rohrlüfter wird bei einer Axialkreiselpumpe das Medium parallel zur Drehachse des Pumpenrades gefördert.

Der Begriff Kreiselpumpe bezeichnet aber nicht nur die Art und Weise, wie eine Pumpe funktioniert. Zirkulationspumpen, Tauchpumpen, Gartenpumpen oder auch Umwälzpumpen funktionieren zwar größten Teils nach dem Kreiselpumpenprinzip, werden in der Praxis eher nach ihrem Aufgabengebiet bzw. Einsatzzweck bezeichnet. Lediglich einige bestimmte Radialkreiselpumpen werden auch in der Praxis als Kreiselpumpen bezeichnet.

Diese Gartenpumpe funktioniert nach dem Prinzip einer Kreiselpumpe.

Das Fördermedium wird durch das Flügelrad in Rotation versetzt.

Das Funktionsprinzip einer Kreiselpumpe, Verdrängungspumpe oder Zentrifugalpumpe kann man sich sehr schön anhand eines Wasserglases vorstellen. Wenn das Wasser im Glas mit einem Löffel in schnelle Rotation versetzt wird, steigt der Druck des Wassers am Glasrand. In der Mitte des Glases verringert sich der Druck.

Demzufolge sinkt der Pegelstand in der Mitte des Glases und am Rand steigt er. Wenn das Glas eine Öffnug hätte, die im Ruhezustand knapp über der Wasserlinie liegt, würde jetzt durch diese Öffnung das Wasser ablaufen.

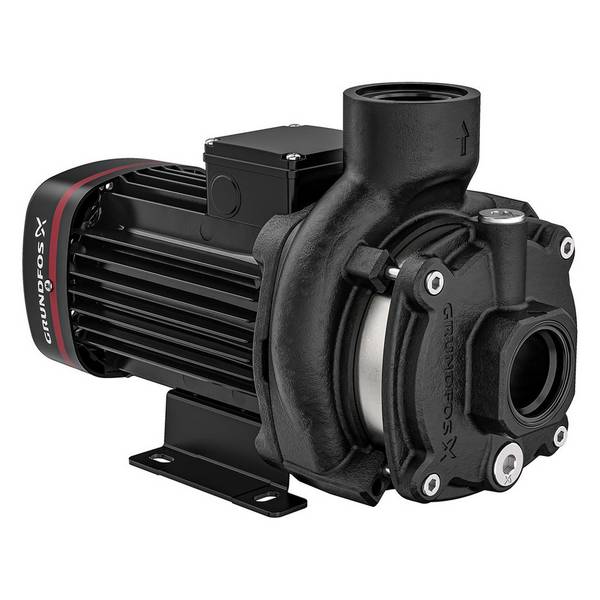

Bei einer Radialkreiselpumpe setzt ein Flügelrad (1) das Medium in Rotation. Dieses Flügelrad wird von einem Motor angetrieben. In der Mitte des Flügelrades, da wo ein Unterdruck herrscht, wird das Wasser über den Einlaufstutzen zugeführt.

Am äußeren Rand des Flügelrades, wo der größte Druck herrscht, wird das Wasser über den Druckstutzen (2) abgeführt. Aufgrund der kontinuierlichen Drehbewegung erzeugen Kreiselpumpen einen gleichmäßigen Wasserstrom.

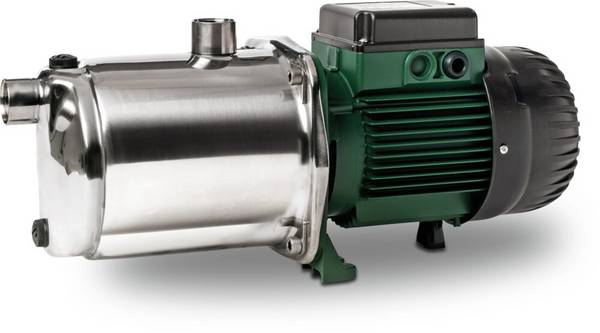

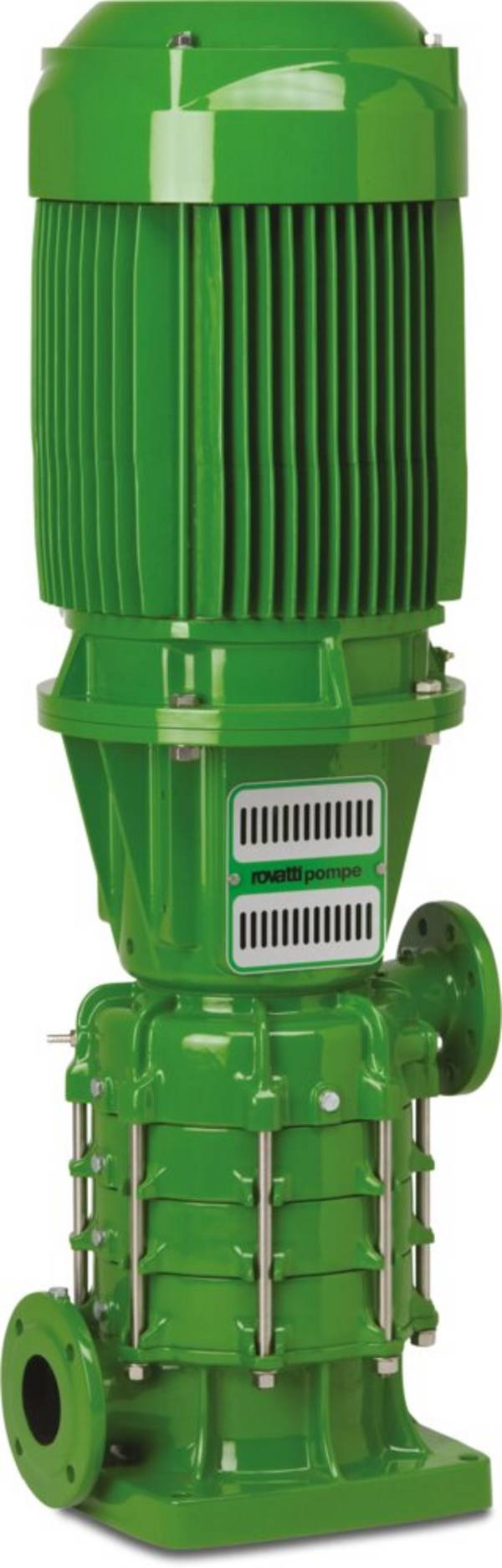

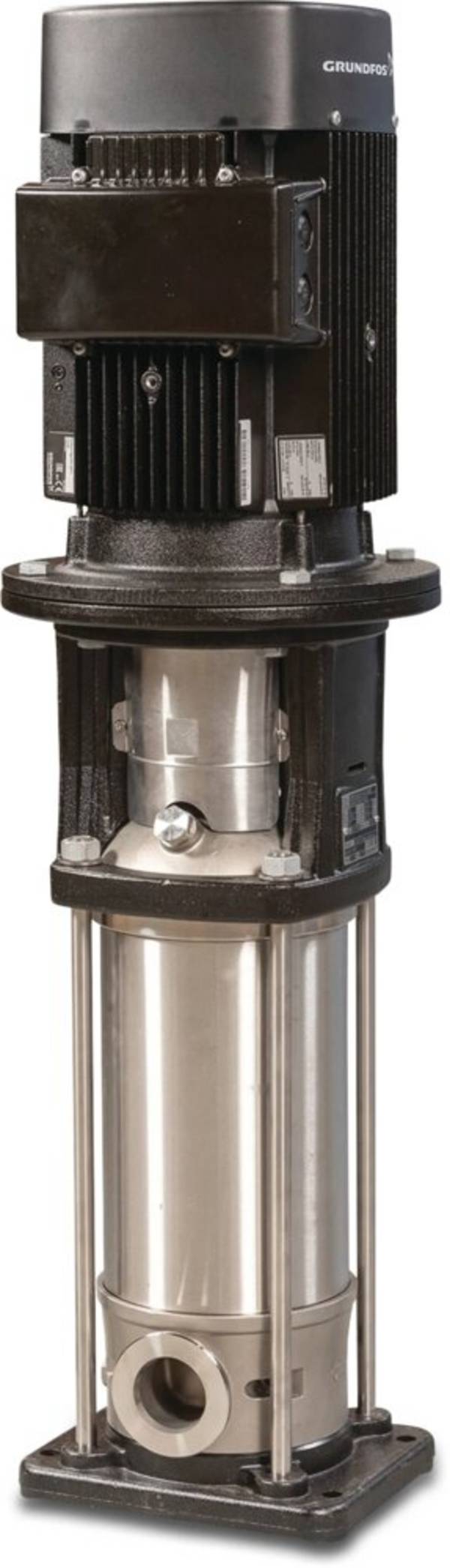

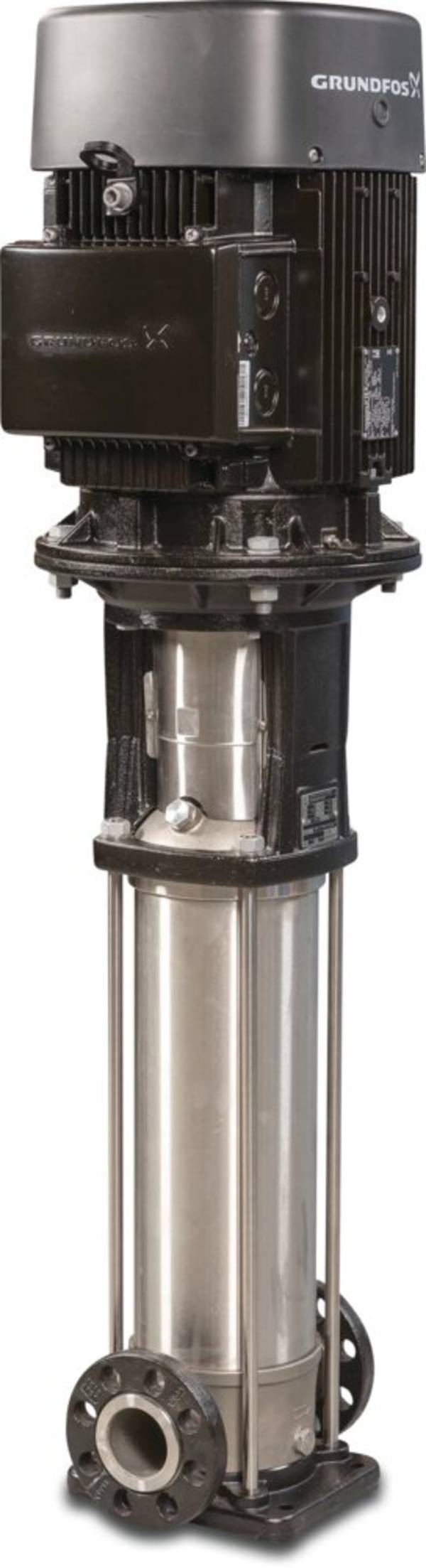

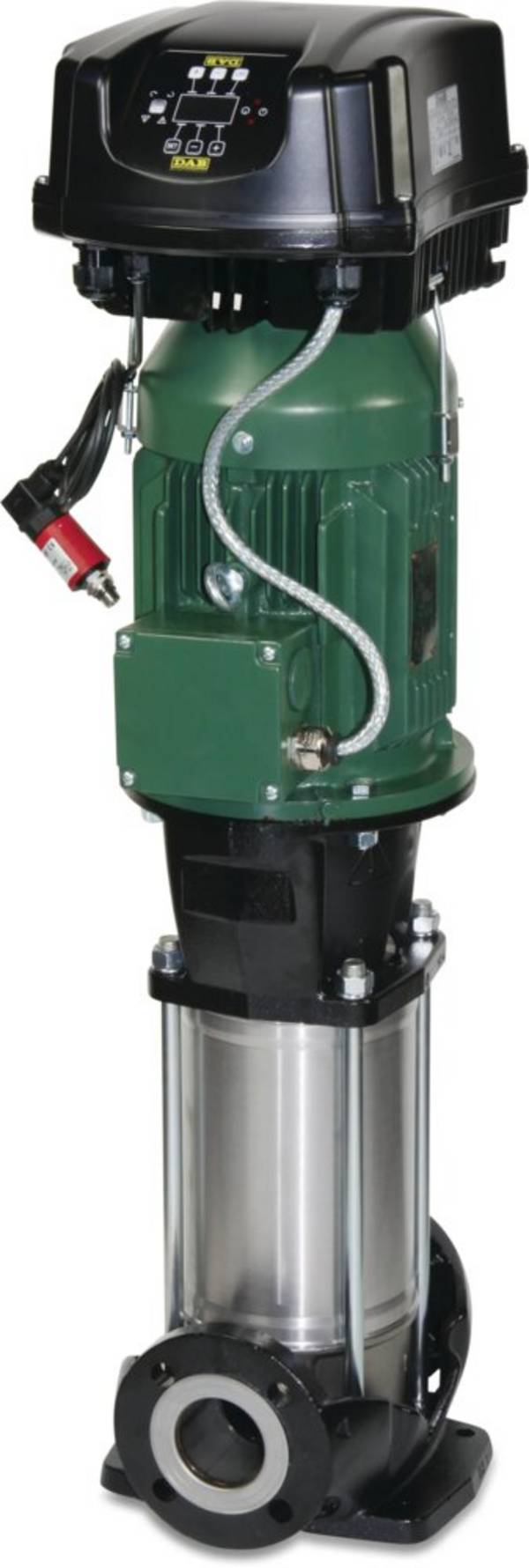

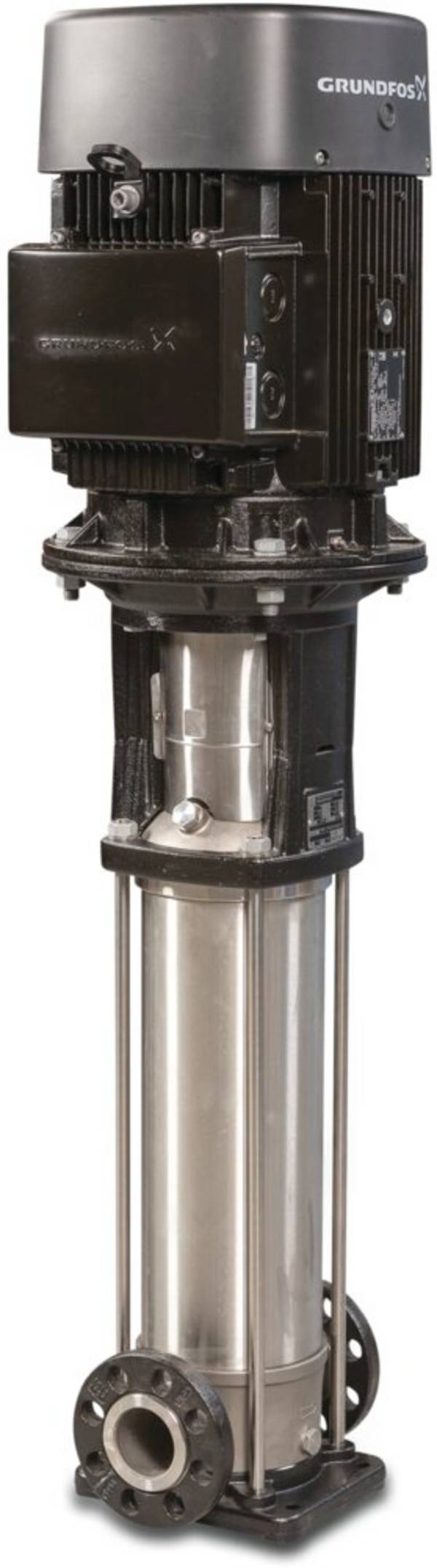

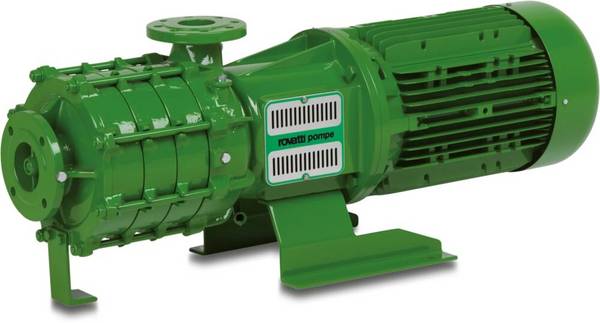

Bei einer mehrstufigen Kreiselpumpe sitzen auf der Antriebswelle mehrere Flügelräder. Oder anders ausgedrückt: In einem Pumpengehäuse sind mehrere Pumpen (Förderstufen) hintereinander geschaltet.

Das Wasser wird über den Ansaugstutzen in die Mitte des ersten Flügelrades geleitet. Durch die Drehbewegung des Flügelrades wird das Wasser mit Druck zum Rand des Rades gepresst. Von dort wird es über Kanäle zur Mitte des zweiten Flügelrades umgelenkt.

Durch das zweite Flügelrad wird der Druck des Wassers weiter erhöht und zum dritten Flügelrad geleitet. Der Vorgang wird solange wiederholt, bis der gewünschte Druck erreicht ist. So schafft man es auf wirtschaftliche Weise den Druck und somit auch die Förderhöhe von Kreiselpumpen zu steigern. Allerdings sind mehrstufige Pumpen nicht so robust wie einstufige Pumpen.

Im Gegensatz zu einstufigen Pumpen, mit nur einem Flügelrad, weisen mehrstufige Pumpen ein deutlich längeres Pumpengehäuse auf.

Bei mehrstufigen Pumpen sind die Pumpengehäuse deutlich länger.

Teiche, Zisternen oder Brunnen werden gerne zur Gartenbewässerung genutzt.

Allerdings liegt bei diesen Wasserspeichern das Niveau der Wasseroberfläche oftmals deutlich tiefer, als die Erdoberfläche.

Eine Pumpe muss darum das Wasser über einen Saugschlauch nach oben ansaugen.

Bei Radialkreiselpumpen sind das Laufrad und das Pumpengehäuse so ausgelegt, dass sie mit flüssigen Medien bestens funktioniert.

Befindet sich jedoch Luft in diesem Bereich, hat die Wasserpumpe keine Chance, eine Flüssigkeit über den Saugschlauch anzusaugen.

Deshalb müssen das Pumpengehäuse und der Saugschlauch vor dem ersten Einsatz mit Wasser befüllt werden.

Wichtig:
Der Ansaugschlauch muss stabil aufgebaut sein und darf aufgrund des Unterdrucks nicht in sich zusammenfallen oder an Biegungen abknicken.
