Kaltgeraetekabel

Typen und Bauformen von Kaltgerätekabeln

Kabel für Kaltgeräte sind im Handel in verschiedenen Typen und Bauformen erhältlich. Sie unterscheiden sich im Allgemeinen durch ihre Steckverbindungen und ihre spezifischen Anwendungen. Grundsätzlich gilt:  Die Temperatur an den Stiften darf 70 Grad Celsius nicht überschreiten. Der maximale Stromdurchfluss ist auf 10 Ampere, bei einigen Bauformen auch auf 16 Ampere, festgelegt.

Gängige Typen

Kaltgerätestecker und Buchsen – letztere werden oft auch als Kupplungen bezeichnet – sind in der IEC 60320 genormt. Die Typenbezeichnung besteht aus einem C, gefolgt von einer Zahl, wobei die kleinere Zahl die Buchse bezeichnet.

C1/C2

Dieser Typ ist nur noch selten zu finden, häufig bei elektrischen Rasierapparaten.
Die Stromaufnahme des Geräts darf 200 Milliampere nicht überschreiten, ein Schutzkontakt ist nicht vorhanden.

C5/C6

Er wird aufgrund seines rundlichen Aussehens oft auch als Mickey-Mouse- oder Kleeblatt-Stecker bezeichnet. C5/C6  ist oft an Netzteilen, Monitoren und kleinen Elektronikgeräten zu finden, ein Schutzkontaktstecker ist obligatorisch.

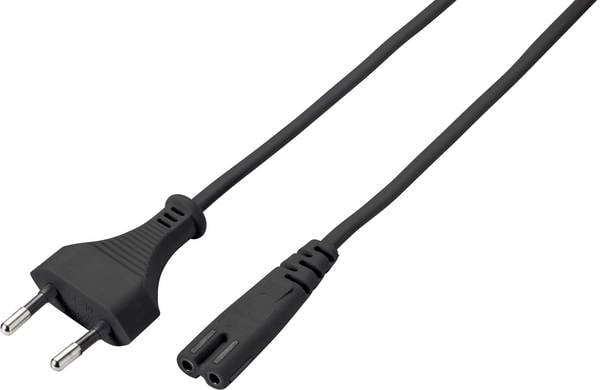

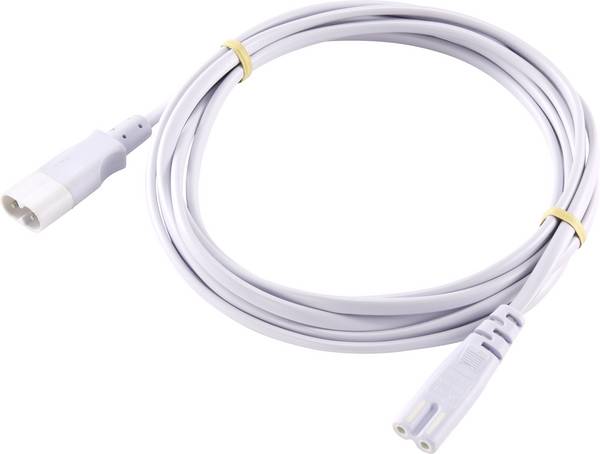

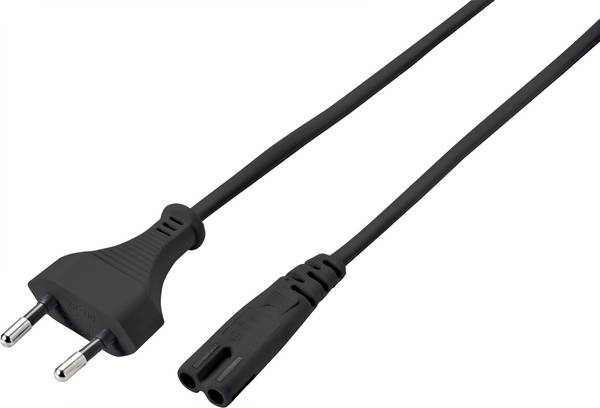

C7/C8

Dieses Kaltgerätkabel ähnelt dem Typ C5/C6, allerdings ohne Schutzleiter und mit einer mittleren Einkerbung oben und unten. Eine Modifikation ist der Typ C7P/C8P. Buchse und Kupplung sind an einer Seite rechteckig geformt, dort sollte der Außenleiter liegen. Anwendungsbeisiele sind kleine Geräte wie Radios, Rasierer und einige Laptop-Netzteile mit nichtleitendem Gehäuse.

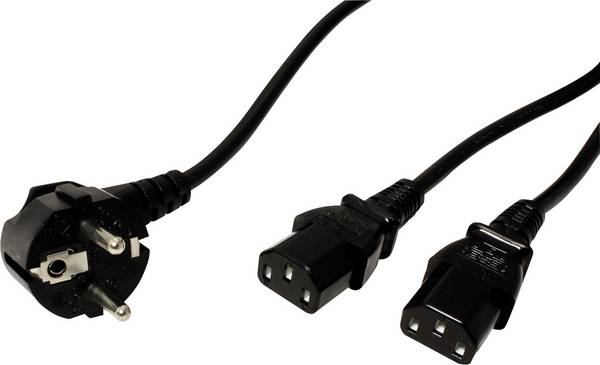

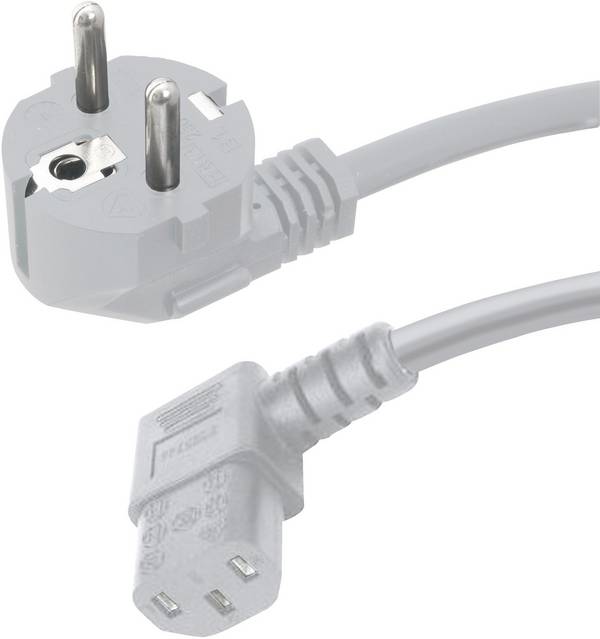

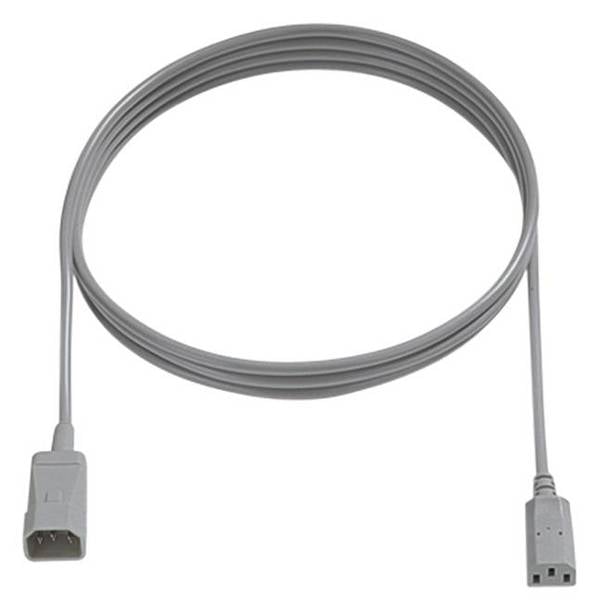

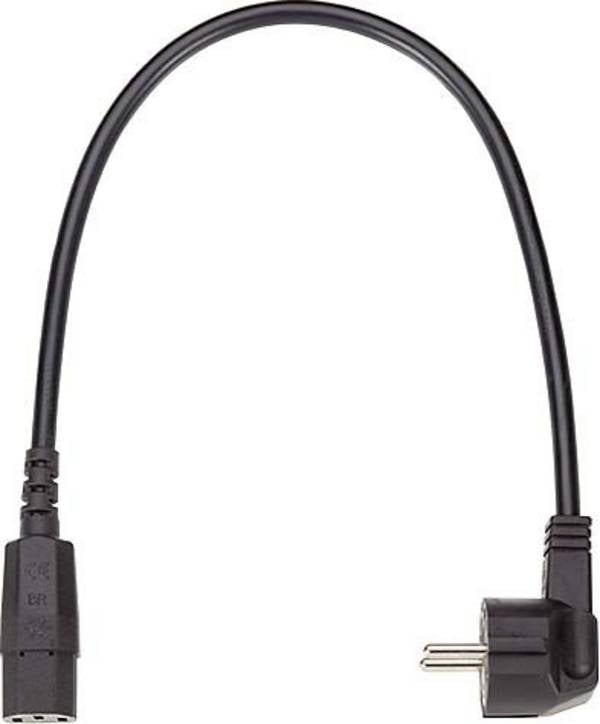

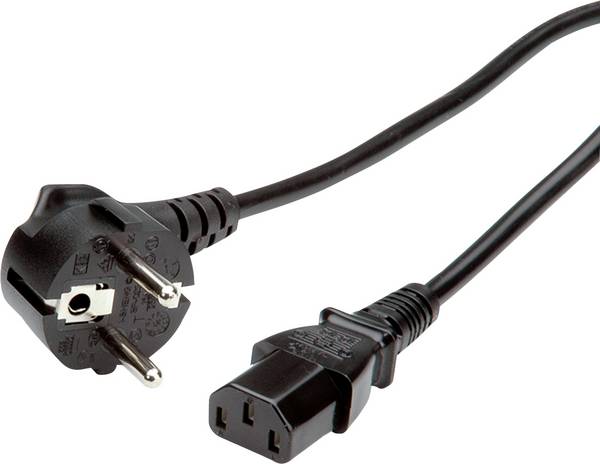

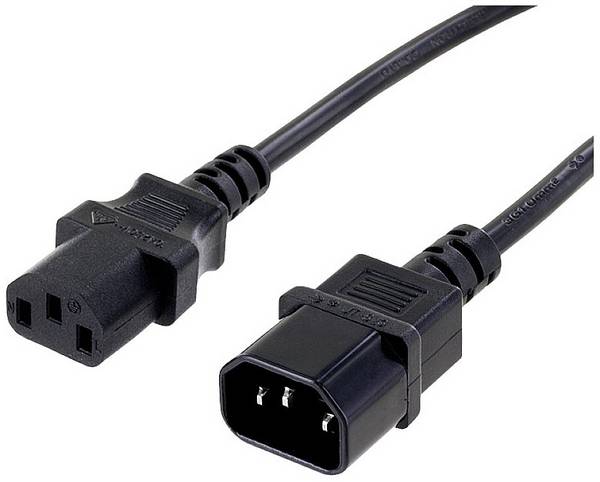

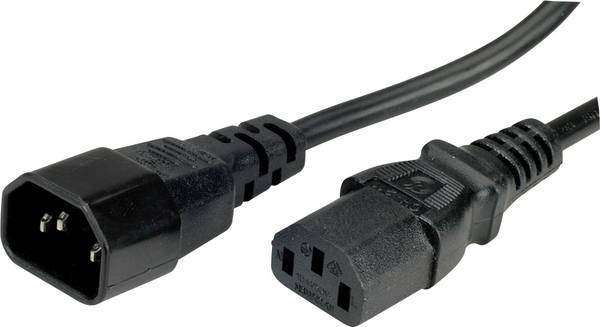

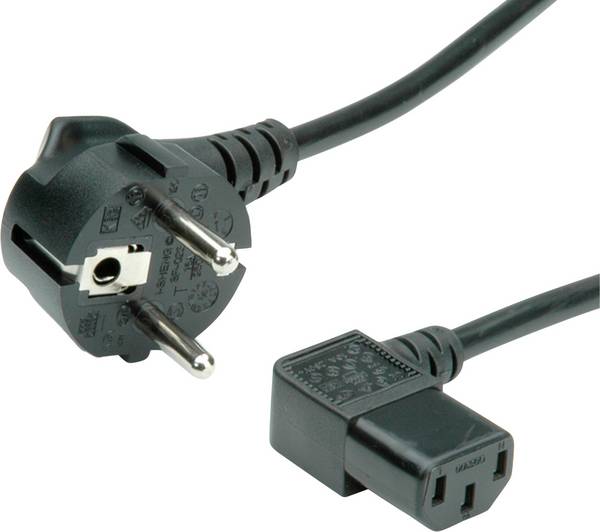

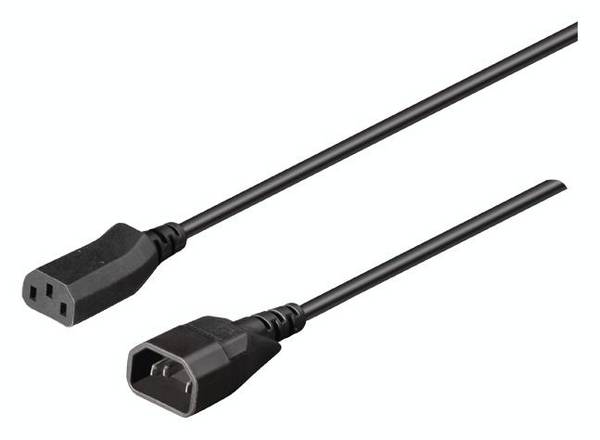

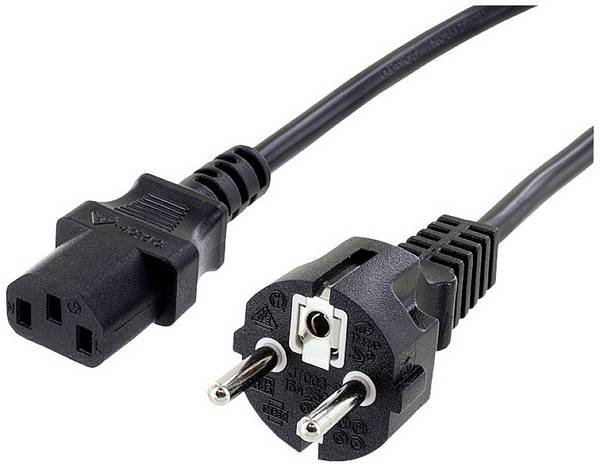

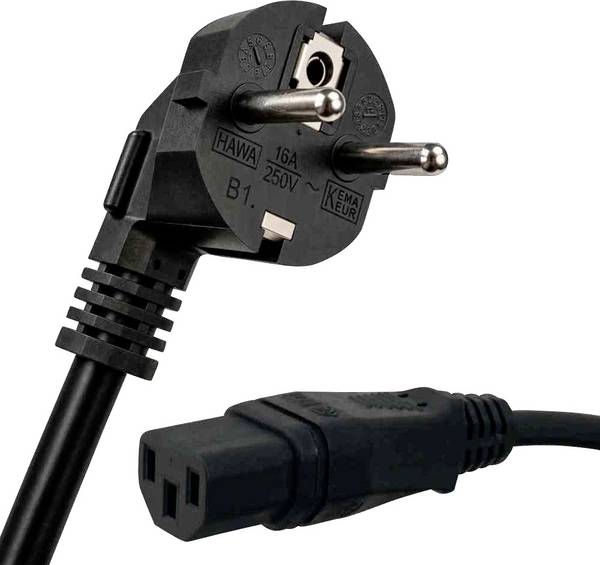

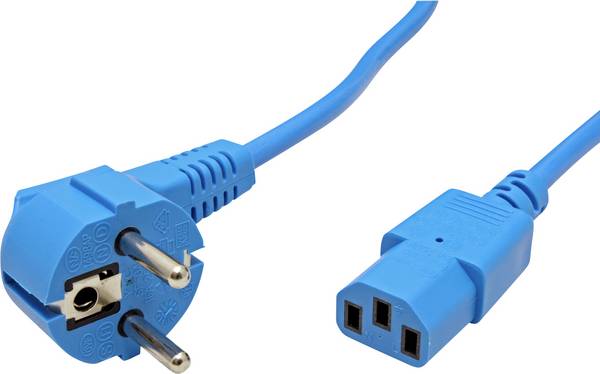

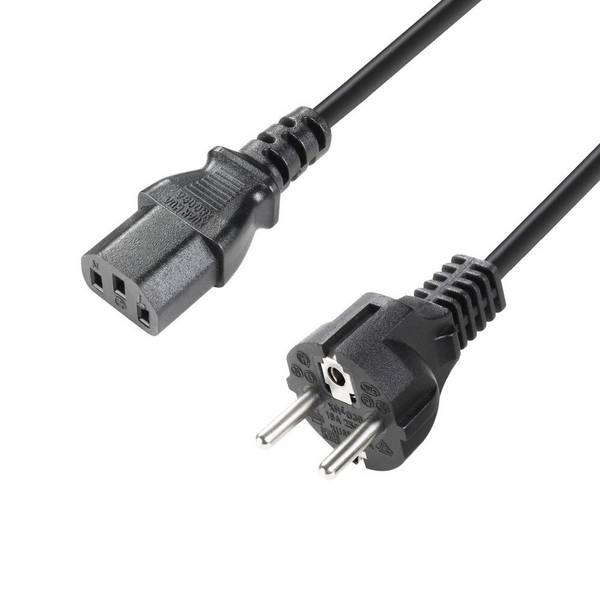

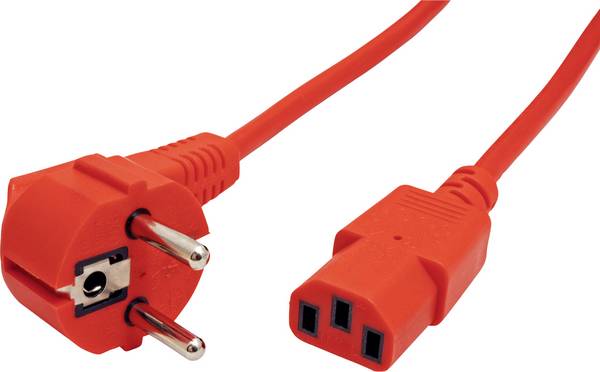

C13/C14

Der wohl bekannteste Typ eines Kaltgeräte-Kabels. Die Steckverbinder sind rechteckig und verfügen über drei Anschlüsse, und zwar zwei parallel nebeneinander liegende Stromkontakte und einen darüber liegenden Erdungskontakt. Computer, Monitore, Drucker, Bürogeräte sind typischerweise mit einem solchen Kaltgeräte-Anschlusskabel ans Stromnetz angeschlossen.

C17/C18

Entspricht von der Form her dem Typ C13/C14, besitzt aber keinen Erdkontakt. Entwickelt für Geräte, die keine Erdung benötigen, wie einige Audio- und Videogeräte mit Kunststoffgehäuse und keine berührbaren Metallteile. Wie C13/C14 ist er für Stromstärken von bis zu 10 Ampere zugelassen.

Welche Geräte haben ein Kaltgerätekabel?

Ein Kaltgerätekabel kommt bei vielen elektronischen Geräten zum Einsatz. Dazu gehören beispielsweise Computer, Drucker, Scanner, Monitore, aber auch diverse Haushaltsgeräte wie Mikrowellen, Kühlschränke oder Waschmaschinen. Auch viele Geräte im professionellen Bereich, wie Mischpulte, Verstärker oder Beamer, benötigen ein Kaltgerätekabel.

Es handelt sich hierbei um ein standardisiertes Kabel, das zur Stromversorgung der genannten Geräte dient. Es zeichnet sich durch seine Robustheit und Sicherheit aus und ist in der Regel leicht austauschbar, sollte es einmal defekt sein.

Wie lang darf ein Kaltgerätekabel sein?

Die Länge eines Kaltgerätekabels ist nicht gesetzlich festgelegt. Sie hängt von verschiedenen Faktoren ab, wie dem Strombedarf des Geräts oder der Qualität des Kabels. Allerdings sollte die Länge aus Sicherheitsgründen und zur Vermeidung von Leistungsverlusten 5 Meter nicht überschreiten.

Bis zu wie viel Watt Leistung sind normale Kaltgerätekabel ausgelegt?

Der Watt-Wert ergibt sich aus der Multiplikation von Spannung und Strom. Das heißt: Bei einer Netzspannung von 230 Volt und der Spezifizierung von 10 Ampere ergibt sich 230 mal 10 gleich 2300, also 2300 Watt.
