Kabelmuffen
1260 ErgebnisseDetails | Preis | Verfügbarkeit | Kabel-Ø (max.) | max. Querschnitt | min. Querschnitt | Zertifizierungen | |
|---|---|---|---|---|---|---|---|
 zzgl. MwSt. 10 Stück auf Lager Sofort-Lieferung morgen | 22 mm | 4 mm² | 0.5 mm² | - | |||
 Abb. ähnlich CellPack 145363 Cellpack Kabelmuffe Inhalt: 1 St.Conrad Electronic zzgl. MwSt. 54 Stück auf Lager Sofort-Lieferung morgen | - | 35 mm² | 6 mm² | RoHS | |||
 Heitronic 45604 Kabelmuffe Kabel-Ø-Bereich: 6 - 14 mm Inhalt: 1 St.Conrad Electronic -11% zzgl. MwSt. 56 Stück auf Lager Sofort-Lieferung morgen | 14 mm | 14 mm | - | - | |||
287,59 € zzgl. MwSt. 25 Stück auf Lager Lieferung Mi., 14. Okt. | - | 150 mm² | 70 mm² | - | |||
 Abb. ähnlich CellPack 389677 EASY 3 V Kabelmuffe Inhalt: 1 SetConrad Electronic zzgl. MwSt. 23 Sets auf Lager Sofort-Lieferung morgen | - | 6 mm² | 1.50 mm² | RoHS | |||
 Abb. ähnlich zzgl. MwSt. 45 Stück auf Lager Sofort-Lieferung morgen | 28 mm | 28 mm | - | RoHS | |||
 25,69 € zzgl. MwSt. 82 Stück auf Lager Lieferung Fr., 25. Sep. | 19 mm | 4 mm² | 2.5 mm² | - | |||
 CellPack 335120 Power Gel Inhalt: 400 mlConrad Electronic 1l = 155,45 €, zzgl. MwSt. 23 Stück auf Lager Sofort-Lieferung morgen | - | - | - | RoHS | |||
zzgl. MwSt. 29 Stück auf Lager Sofort-Lieferung morgen | 15 mm | 25 mm² | 0.75 mm² | - | |||

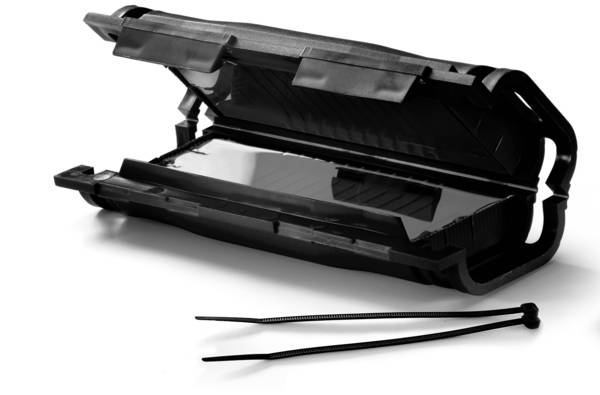

 CellPack 360366 EASY/2 Gel-Verbindungsmuffe Inhalt: 1 St.One4Business Solutions GmbH 13,89 € zzgl. MwSt. 18 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | 2.5 mm² | 1.5 mm² | - | |||
 Abb. ähnlich CellPack 389676 EASY2 V Kabelmuffe Inhalt: 1 St.One4Business Solutions GmbH 14,69 € zzgl. MwSt. 89 Sets auf Lager Sofort-Lieferung Do., 24. Sep. | - | 2.50 mm² | 1.50 mm² | RoHS | |||
36,40 € zzgl. MwSt. 7 Stück auf Lager Lieferung Fr., 25. Sep. | 22 mm | 95 mm² | 0.75 mm² | - | |||
 zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung morgen | 26 mm | 6 mm² | 1.5 mm² | - | |||
 Abb. ähnlich zzgl. MwSt. 16 Stück auf Lager Sofort-Lieferung morgen | 48 mm | 48 mm | - | RoHS | |||

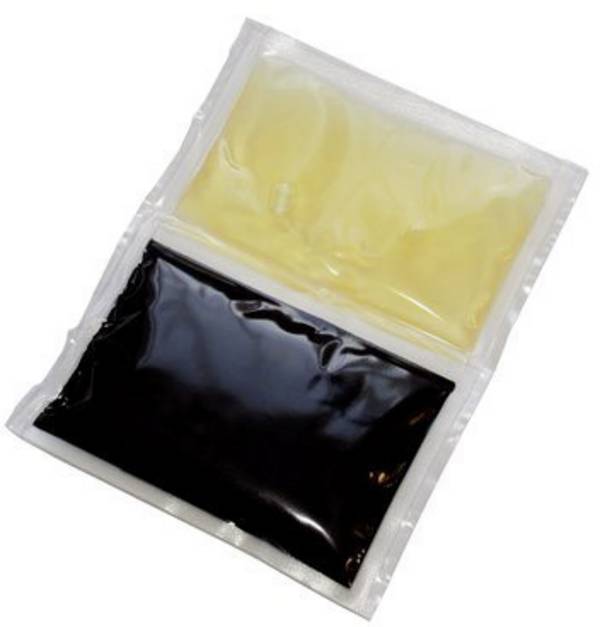

 3M 2131-A Gießharz Inhalt: 74 mlConrad Electronic 1l = 363,24 €, zzgl. MwSt. 44 Stück auf Lager Sofort-Lieferung morgen | - | - | - | - | |||
 Raytech 84071 MAGIC GEL 1000 2-Komponenten-Gel Inhalt: 1 St.Conrad Electronic 1kg = 72,26 €, zzgl. MwSt. 15 Stück auf Lager Sofort-Lieferung morgen | - | - | - | RoHS | |||
 Raytech 84005 FRED Kabelmuffe Kabel-Ø-Bereich: 8 - 13 mm Inhalt: 1 St.One4Business Solutions GmbH 14,13 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 13 mm | - | - | RoHS | |||

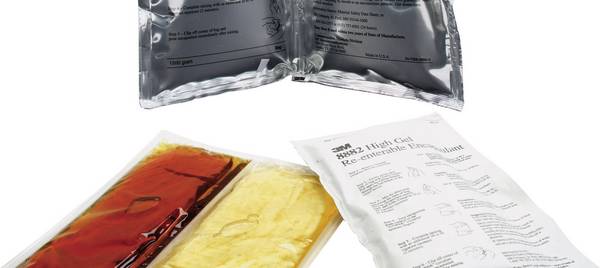

 3M 2123-A Gießharz Inhalt: 86 mlConrad Electronic 1l = 195,35 €, zzgl. MwSt. 23 Stück auf Lager Sofort-Lieferung morgen | - | - | - | - | |||
 zzgl. MwSt. 10 Stück auf Lager Sofort-Lieferung morgen | 22 mm | 4 mm² | 0.5 mm² | - | |||
- | 2.5 mm² | 0.75 mm² | - | ||||
 zzgl. MwSt. 5 Sets auf Lager Sofort-Lieferung morgen | 45 mm | 45 mm | - | RoHS | |||
 Abb. ähnlich CellPack 371167 EASY 7 V Kabelmuffe Inhalt: 1 SetConrad Electronic -8% zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung morgen | - | 35 mm² | 2.50 mm² | RoHS | |||
 zzgl. MwSt. 24 Stück auf Lager Sofort-Lieferung morgen | 43 mm | 43 mm | - | RoHS | |||

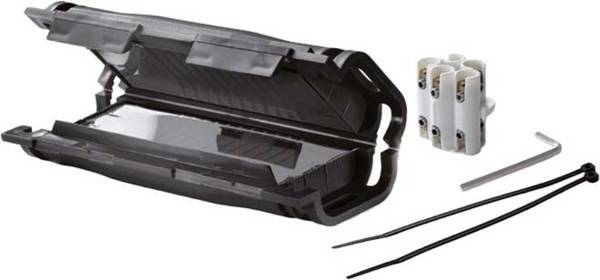

 1St. Cellpack 389678 Gel-Verbindungsmuffe mit Verbinderblock EASY/4 VOne4Business Solutions GmbH 33,33 € zzgl. MwSt. 48 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | 16 mm² | 6 mm² | - | |||
 zzgl. MwSt. 11 Stück auf Lager Sofort-Lieferung morgen | 35 mm | 35 mm | - | - | |||

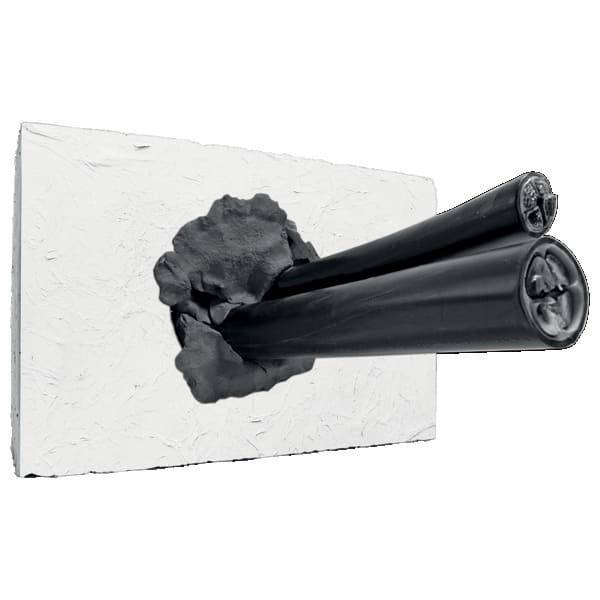

 CellPack 240358 DUCT SEAL Dichtmasse Inhalt: 0.454 kgConrad Electronic 1kg = 46,26 €, zzgl. MwSt. 22 Stück auf Lager Sofort-Lieferung morgen | - | - | - | RoHS | |||
 CellPack 348812 SMH4/1.5-6/V Warmschrumpf-Verbindungsmuffe Inhalt: 1 St.One4Business Solutions GmbH 25,53 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | 6 mm² | 1.5 mm² | - | |||
 Raytech 84075 WONDER GEL INVISIBLE Power Gel Inhalt: 280 mlConrad Electronic 1l = 126,04 €, zzgl. MwSt. 8 Stück auf Lager Sofort-Lieferung morgen | - | - | - | RoHS | |||
 zzgl. MwSt. 14 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 20 mm | 20 mm | 1.50 mm² | RoHS | |||

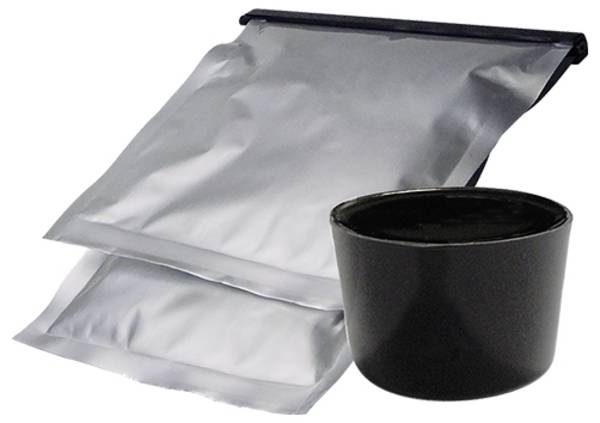

 CellPack 124989 EG/464ml Gießharz Inhalt: 1 St.Conrad Electronic 1l = 97,78 €, zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung morgen | - | - | - | - | |||
 CellPack 124986 EG/286ml Gießharz Inhalt: 1 St.Conrad Electronic -31% 1l = 79,30 €, zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung morgen | - | - | - | - | |||
 Cimco 184760 TDM 1 Kabelmuffe Inhalt: 1 SetConrad Electronic zzgl. MwSt. 13 Stück auf Lager Sofort-Lieferung morgen | - | 25 mm | - | RoHS | |||
zzgl. MwSt. Lieferung Do., 8. Okt. | - | - | - | - | |||
 Abb. ähnlich 1l = 84,00 €, zzgl. MwSt. 35 Sets auf Lager Sofort-Lieferung morgen | - | - | - | RoHS | |||

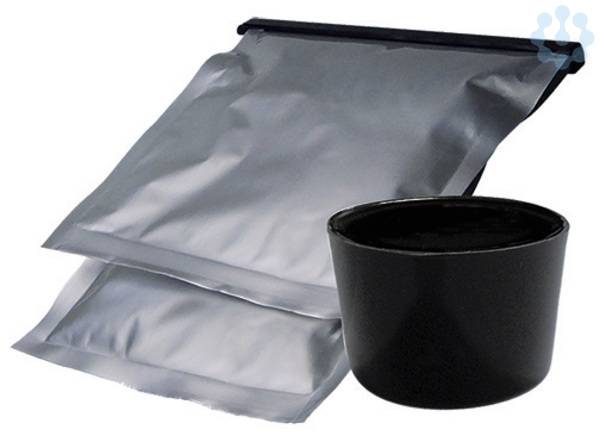

 Gießharz 2komp.PUR Beutel hfr 143g 143ml EG143Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 17,49 € zzgl. MwSt. 38 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | - | - | - | |||

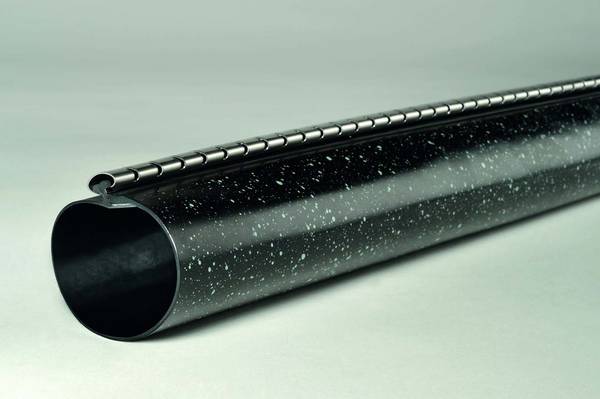

 HellermannTyton Reparaturmanschette RMS 100-30SPS Industry 101,03 € zzgl. MwSt. 25 Stück auf Lager Lieferung Mi., 14. Okt. | - | - | - | - | |||
 Abb. ähnlich CellPack 389679 EASY 5 V Kabelmuffe Inhalt: 1 SetConrad Electronic zzgl. MwSt. 2 Sets auf Lager Sofort-Lieferung morgen | - | 25 mm² | 16 mm² | RoHS | |||
 CellPack 353869 Gießharz Inhalt: 1 St.Conrad Electronic 1l = 273,00 €, zzgl. MwSt. 10 Sets auf Lager Sofort-Lieferung morgen | - | - | - | RoHS | |||
 CellPack 145255 SMH5/1.5-6 Warmschrumpf-Verbindungsmuffe Inhalt: 1 St.One4Business Solutions GmbH 13,84 € zzgl. MwSt. 94 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | 6 mm² | 1.5 mm² | - | |||
 3M 2123-D Gießharz Inhalt: 627 mlConrad Electronic 29,40 € 1l = 46,89 €, zzgl. MwSt. 100 Stück auf Lager Sofort-Lieferung morgen | - | - | - | - | |||
 HellermannTyton Reparaturmanschette RMS 52-15SPS Industry 73,36 € zzgl. MwSt. 25 Stück auf Lager Lieferung Mi., 14. Okt. | - | - | - | - | |||
284,12 € zzgl. MwSt. 25 Stück auf Lager Lieferung Mi., 14. Okt. | - | 240 mm² | 95 mm² | - | |||
 58,82 € zzgl. MwSt. 1 Stück auf Lager Sofort-Lieferung morgen | 30 mm | 30 mm | 2.50 mm² | RoHS | |||
44,66 € zzgl. MwSt. 25 Stück auf Lager Lieferung Mi., 14. Okt. | - | - | - | - | |||

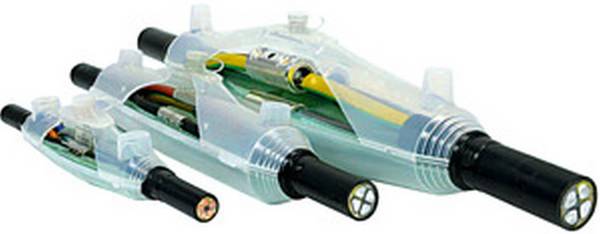

 HellermannTyton Verbindungsmuffe i-0 PUR33-GN-SFOne4Business Solutions GmbH 15,12 € zzgl. MwSt. 8 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 16 mm | 2.5 mm² | 1.5 mm² | - | |||
 zzgl. MwSt. 2 Stück auf Lager Sofort-Lieferung morgen | - | - | - | - | |||
 Abb. ähnlich CellPack 389678 EASY 4 V Kabelmuffe Inhalt: 1 SetConrad Electronic zzgl. MwSt. 16 Sets auf Lager Sofort-Lieferung morgen | - | 16 mm² | 6 mm² | RoHS | |||
zzgl. MwSt. 25 Stück auf Lager Lieferung Fr., 13. Nov. | 13 mm | 2.5 mm² | - | RoHS | |||

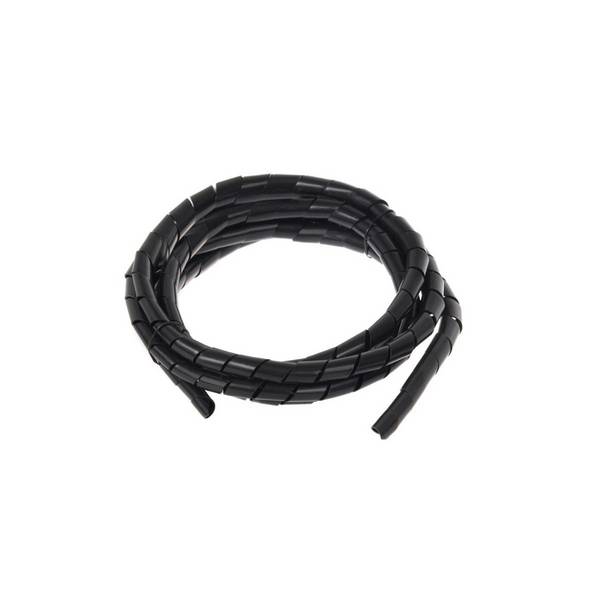

 MCTV-687 - Spiralkabelschlauch, 3 m,...VARIA STORE 13,40 € zzgl. MwSt. 100 Stück auf Lager Lieferung Fr., 25. Sep. | - | - | - | - | |||
 Chemelex Verbindungsgarnitur S-06-EURElektro4000.de zzgl. MwSt. 25 Stück auf Lager Lieferung Fr., 13. Nov. | - | - | - | - | |||
zzgl. MwSt. 76 Sets auf Lager Lieferung Mo., 28. Sep. | - | - | - | - | |||
 zzgl. MwSt. 58 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 16 mm | 16 mm | 0.50 mm² | RoHS | |||
zzgl. MwSt. 30 Stück auf Lager Sofort-Lieferung morgen | 11 mm | 2.5 mm² | 1.5 mm² | RoHS | |||
zzgl. MwSt. 25 Stück auf Lager Lieferung Fr., 13. Nov. | 14 mm | 6 mm² | 1.5 mm² | RoHS | |||
 Raytech 84027 HAPPY JOINT 6 Kabelmuffe Inhalt: 1 St.One4Business Solutions GmbH 9,07 € zzgl. MwSt. 9 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | 4 mm² | - | RoHS | |||
 Abb. ähnlich zzgl. MwSt. 24 Stück auf Lager Sofort-Lieferung morgen | 8.5 mm | - | - | RoHS | |||
 zzgl. MwSt. 4 Sets auf Lager Sofort-Lieferung morgen | 85 mm | 85 mm | - | RoHS | |||
 CellPack 145338 SMH5/1.5-16 Warmschrumpf-Verbindungsmuffe Inhalt: 1 St.One4Business Solutions GmbH 18,15 € zzgl. MwSt. 58 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | 16 mm² | 1.5 mm² | - | |||
 1l = 36,97 €, zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung morgen | - | - | - | RoHS | |||
 zzgl. MwSt. 4 Sets auf Lager Sofort-Lieferung morgen | 35 mm | 35 mm | - | RoHS | |||
 3M HDCW 80/25-250 Reparaturmanschette Inhalt: 1 St.Conrad Electronic zzgl. MwSt. 1 Stück auf Lager Sofort-Lieferung morgen | - | - | - | - | |||
 Abb. ähnlich -30% zzgl. MwSt. 23 Stück auf Lager Sofort-Lieferung morgen | 48 mm | 48 mm | - | RoHS | |||
 Krüger-Werke GmbH Verbindungsmuffe LJSM-5X004-01Elektro4000.de zzgl. MwSt. 25 Stück auf Lager Lieferung Fr., 13. Nov. | - | 16 mm² | 2.5 mm² | - | |||
 zzgl. MwSt. 20 Sets auf Lager Sofort-Lieferung morgen | 35 mm | 35 mm | - | RoHS | |||
 65,27 € zzgl. MwSt. 3 Stück auf Lager Lieferung Fr., 25. Sep. | 22 mm | 4 mm² | 0.5 mm² | - | |||

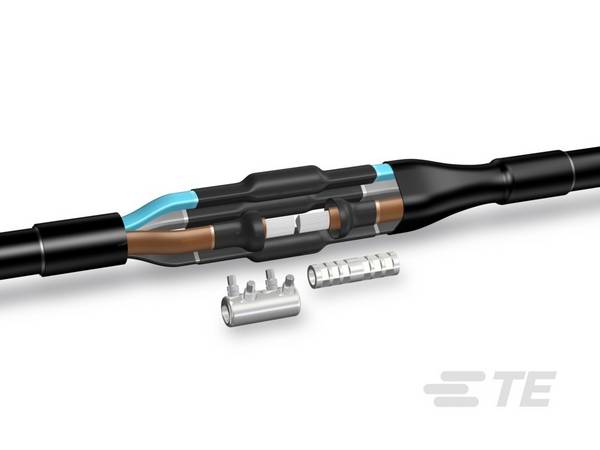

 Krüger-Werke GmbH Verbindungsmuffe LJSU-4X004-016Elektro4000.de zzgl. MwSt. 25 Stück auf Lager Lieferung Fr., 13. Nov. | - | 16 mm² | 4 mm² | - | |||
zzgl. MwSt. 2 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | - | - | RoHS | |||
 zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung morgen | 34 mm | 16 mm² | 10 mm² | - | |||
 Abb. ähnlich zzgl. MwSt. 5 Stück auf Lager Lieferung Mo., 28. Sep. | 10.5 mm | - | - | RoHS | |||
 zzgl. MwSt. Lieferung Di., 6. Okt. | 62 mm | - | - | - | |||
 85,01 € zzgl. MwSt. 1 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 42 mm | - | - | - | |||
 zzgl. MwSt. 9 Sets auf Lager Sofort-Lieferung morgen | 35 mm | 35 mm | - | RoHS | |||
 zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung morgen | 18 mm | 150 mm² | 1.5 mm² | RoHS | |||
 Abb. ähnlich 39,14 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 18 mm | 18 mm | 6 mm² | RoHS | |||
 50,21 € zzgl. MwSt. 9 Stück auf Lager Lieferung Fr., 25. Sep. | 30 mm | - | - | - | |||

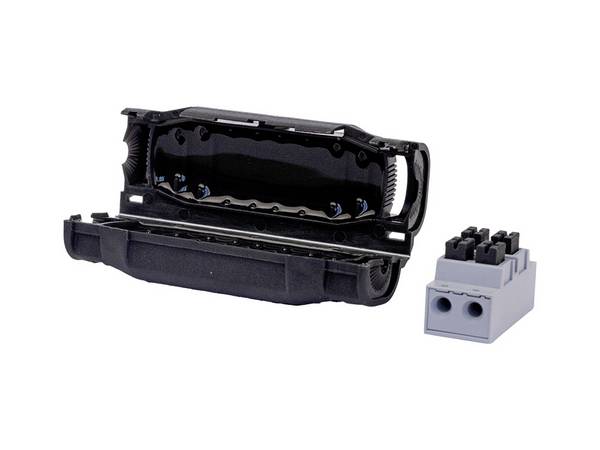

 Cellpack 472575 EASYCELL COMPACT/1C-V mit Verbinderblock Gel-VerbindungsmuffeOne4Business Solutions GmbH 11,18 € zzgl. MwSt. 19 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | 1.5 mm² | 0.5 mm² | - | |||
 CellPack 254684 SRMH3/1.5-2.5/V Kabel-Reparaturset Inhalt: 1 SetConrad Electronic -32% 15,96 € 10,92 € zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung morgen | - | 2.5 mm² | 1.5 mm² | - | |||
 Abb. ähnlich CellPack 145362 Cellpack Kabelmuffe Inhalt: 1 St.One4Business Solutions GmbH 22,86 € zzgl. MwSt. 54 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | 6 mm² | 1.50 mm² | RoHS | |||
 OBO Bettermann 2022028 117 5x2.5 Kabelmuffe Inhalt: 1 St.One4Business Solutions GmbH 22,49 € zzgl. MwSt. 7 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | 2.5 mm² | 1 mm² | - | |||

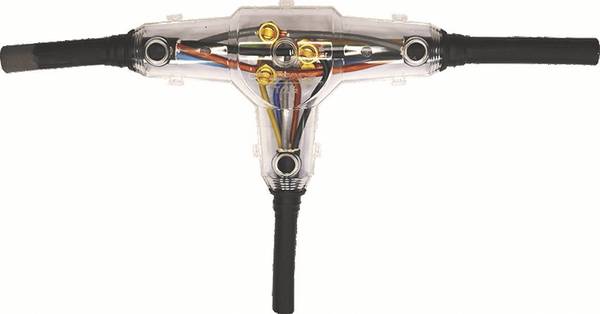

 CellPack 436820 T1 EG V/FKM Gießharz-Abzweigmuffe Kabel-Ø-Bereich: 9 - 22 mm Inhalt: 1 St.One4Business Solutions GmbH 63,61 € zzgl. MwSt. 7 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 22 mm | 6 mm² | 2.5 mm² | - | |||

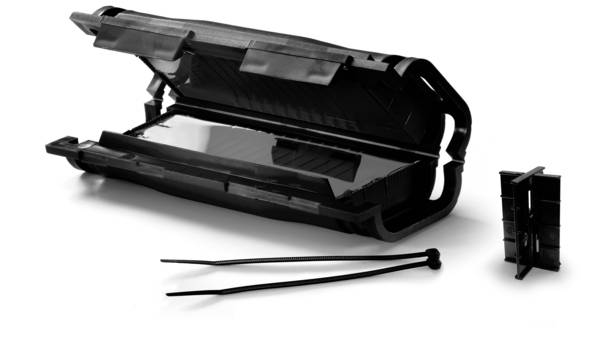

 CellPack 360368 EASY/3 Gel-Verbindungsmuffe Inhalt: 1 St.One4Business Solutions GmbH 24,41 € zzgl. MwSt. 18 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | 6 mm² | 1.5 mm² | - | |||
 29,10 € zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 43 mm | 43 mm | - | RoHS | |||
 zzgl. MwSt. Lieferung Di., 6. Okt. | 52 mm | - | - | - | |||
 CellPack 124909 EG/143ml Gießharz Inhalt: 1 St.Conrad Electronic 1l = 182,10 €, zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung morgen | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung morgen | 35 mm | 35 mm | - | - | |||
 Abb. ähnlich 3M 7000063500 FVAM 1/6 Warmschrumpf-Verbindungsgarnitur ohne Schraubverbinder Inhalt: 1 St.Hermann Müller Elektrogrosshandel GmbH zzgl. MwSt. 7 Stück auf Lager Sofort-Lieferung morgen | - | - | - | - | |||
 1l = 140,00 €, zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung morgen | - | - | - | RoHS | |||
 Abb. ähnlich zzgl. MwSt. 7 Sets auf Lager Sofort-Lieferung morgen | 48 mm | 48 mm | 1.50 mm² | RoHS | |||
 zzgl. MwSt. 9 Sets auf Lager Sofort-Lieferung morgen | 24 mm | 24 mm | 1.50 mm² | RoHS | |||
 5,03 € zzgl. MwSt. 3 Sets auf Lager Sofort-Lieferung morgen | 6 mm | 6 mm | 0.50 mm² | RoHS | |||
Ratgeber
Kabelmuffen: Zuverlässiger Schutz für Kabelverbindungen im Innen- und Außenbereich
Überall dort, wo elektrische Kabel verbunden, verlängert oder repariert werden, kommen Kabelmuffen zum Einsatz. Sie schützen empfindliche Verbindungsstellen vor Feuchtigkeit, mechanischer Belastung und Umwelteinflüssen und stellen so die Sicherheit der gesamten Installation sicher. Besonders im Erdreich und Außenbereich sind Kabelmuffen unverzichtbar, da hier Wasser, Druck und UV-Strahlung die Leitungen dauerhaft beanspruchen.
Die Auswahl an Kabelmuffen ist groß: Eine Schrumpfmuffn-Kabelmuffe dichtet durch Wärmeanwendung dauerhaft ab, während eine Kabelverbindungsmuffe zwei Kabelenden mechanisch verbindet. Für beschädigte Leitungen eignet sich eine Reparaturmuffe Kabel, und eine Kabelmuffe wasserdicht sichert Verbindungen zuverlässig gegen eindringende Feuchtigkeit.
Dieser Ratgeber erklärt Ihnen, welche Arten von Kabelmuffen es gibt, wo sie eingesetzt werden und worauf Sie beim Kaufen achten sollten.
Wichtig: Aufgrund des Stromflusses dürfen Arbeiten an elektrischen Leitungen ausschließlich von Elektrofachkräften oder unter deren Aufsicht durchgeführt werden. Fehlerhafte Montage von Kabelmuffen gefährdet die Sicherheit und kann zu Kurzschlüssen oder Bränden führen.
Was sind Kabelmuffen und wofür werden sie eingesetzt?
Kabelmuffen sind schützende Umhüllungen, die Verbindungsstellen von Kabeln und Leitungen vor äußeren Einflüssen bewahren. Sie umschließen die Verbindung vollständig und bilden eine sicher dichtende Barriere gegen Wasser, Schmutz und mechanische Einwirkungen.
Die typischen Einsatzzwecke von Kabelmuffen im Überblick:
- Kabelmuffe für Erdkabel: Schützt Verbindungsstellen beim Verlegen im Erdreich dauerhaft vor Wasser, Druck und Bodenfeuchtigkeit.
- Reparaturmuffe für Kabel: Ermöglicht die Instandsetzung beschädigter Kabelabschnitte, ohne das gesamte Kabel austauschen zu müssen. Die Reparatur spart Zeit und Kosten.
- Kabelverbindungsmuffe: Verbindet zwei Kabelenden sicher miteinander und eignet sich für die Verlängerung von Leitungen bei Installationsarbeiten.
- Wasserdichte Kabelmuffe : Dichtet Verbindungen im Außenbereich und in feuchter Umgebung zuverlässig ab.
Welche Arten von Kabelmuffen gibt es?
Kabelmuffen unterscheiden sich in Material, Abdichtungsmethode und Einsatzbereich. Die folgende Übersicht zeigt die gängigsten Typen:
| Typ | Ausführung | Abdichtung | Typischer Einsatz |
|---|---|---|---|
| Schrumpfmuffe | Wärmeschrumpfend | Sehr hoch | Erdkabel, Außenbereich |
| Gießharzmuffe | Gießharz-Verguss | Sehr hoch | Erdreich, Starkstromleitungen |
| Gelmuffe | Dauerelastische Gel-Füllung | Hoch | Telekommunikation, Netzwerk |
| Kabelverbindungsmuffe | Mechanisch/Schraubbar | Mittel bis hoch | Installation, Verlängerung |
| Reparaturmuffe für Kabel | Schrumpf oder Gel | Hoch | Reparatur beschädigter Leitungen |
Die Kabelmuffe Schrumpfmuffe ist die am häufigsten verwendete Ausführung. Diese Variante ist so konstruiert, dass das Material durch gleichmäßige Wärmezufuhr eng um die Kabelverbindung schrumpft und eine wasserdichte, formschlüssige Abdichtung bildet. Gießharzmuffen bieten die höchste Belastbarkeit und kommen vorwiegend bei Starkstromkabeln im Erdreich zum Einsatz. Gelmuffen lassen sich ohne Wärmequelle montieren und eignen sich besonders für Telekommunikationsleitungen, bei denen eine schnelle Montage gefragt ist.
Wo kommen Kabelmuffen typischerweise zum Einsatz und wie dichtet man elektrische Kabel ab?
Der Einsatz von Kabelmuffen erstreckt sich über zahlreiche Bereiche der Elektroinstallation. Bei tief im Erdreich verlegten Leitungen schützt eine Kabelmuffe Erdkabel die Verbindungsstellen vor Grundwasser, Erddruck und Wurzeleinwirkung. Im Außenbereich sichern wasserdichte Kabelmuffen Gartenbeleuchtungen, Außensteckdosen und Solarleitungen gegen Witterungseinflüsse und UV-Strahlung. In Feuchträumen wie Kellern oder Waschküchen verhindern sie das Eindringen von Wasser in die Verbindungsstellen.
Die Abdichtung elektrischer Kabel erfolgt je nach Muffenart unterschiedlich: Bei einer Schrumpfmuffe wird das Material mit einem Heißluftföhn gleichmäßig erwärmt, bis es sich eng um das Kabel legt. Gelmuffen nutzen eine dauerelastische Füllung, die sich selbstständig um die Verbindung schmiegt. Gießharzmuffen werden mit Zweikomponenten-Harz vergossen, das vollständig aushärtet. Ergänzend bieten Kabelschutz und Kabelschläuche zusätzliche mechanische Sicherung beim Verlegen von Leitungen.
Praxistipp: Verwenden Sie im Außenbereich und Erdreich ausschließlich Kabelmuffen mit der Schutzart IP68. Nur so ist dauerhafter Schutz gegen Wasser und Feuchtigkeit auch unter Druckbelastung gewährleistet.
Worauf sollte man beim Kauf einer Kabelmuffe achten?
Die Wahl der richtigen Kabelmuffe hängt von mehreren Faktoren ab. Die folgenden Kriterien helfen Ihnen bei der Auswahl:
- Kabelquerschnitt und Durchmesser: Kabelmuffen sind für bestimmte Kabelquerschnitte ausgelegt. Die Muffe muss exakt zum Kabel passen, damit die Verbindung sicher und dicht abschließt.
- Schutzart und Abdichtung: Für den Einsatz im Erdreich oder Außenbereich eine Kabelmuffe wasserdicht mit mindestens IP67 wählen. Im Erdreich ist IP68 empfehlenswert, um dauerhaften Schutz gegen Feuchtigkeit und UV-Strahlung sicherzustellen.
- Belastbarkeit: Mechanische und thermische Belastbarkeit müssen zum Einsatzort passen. Im Erdreich gelten deutlich höhere Anforderungen als bei Inneninstallationen.
- Material und Ausführung: Hochwertige Kabelverbinder und Verbindungsmuffen aus UV-beständigem Material sichern die Langlebigkeit im Außenbereich.
- Montageaufwand: Eine Kabelmuffe Schrumpfmuffe erfordert eine Wärmequelle, Gelmuffen und Kabelverbindungsmuffen lassen sich werkzeugarm montieren. Beim Kaufen den eigenen Bedarf an Montagematerial berücksichtigen.
Achtung: Verwenden Sie niemals Kabelmuffen, deren Kabelquerschnitt-Bereich nicht zum verlegten Kabel passt. Zu große Muffen dichten nicht korrekt ab, zu kleine lassen sich nicht sicher montieren.
FAQ – Häufig gestellte Fragen zu Kabelmuffen
Wie werden Kabelmuffen fachgerecht montiert?
Vor der Montage müssen die Kabelenden sauber abisoliert und danach die Verbindung mit geeigneten Kabelverbindern hergestellt werden. Anschließend wird die Kabelmuffe über die Verbindungsstelle geschoben. Bei einer Schrumpfmuffe erwärmen Sie das Material gleichmäßig von der Mitte nach außen, bis es eng anliegt. Achten Sie auf eine trockene und saubere Oberfläche, da Feuchtigkeit die Dichtigkeit beeinträchtigt.
Welche Kabelmuffe ist für welchen Kabeldurchmesser geeignet?
Der zulässige Kabelquerschnitt ist auf jeder Kabelmuffe angegeben und definiert den Durchmesserbereich, für den sie ausgelegt ist. Kabelmuffen für Erdkabel sind häufig für größere Querschnitte konzipiert, während kompakte Muffen für Niederspannungsleitungen kleinere Durchmesser abdecken. Prüfen Sie vor dem Kauf die Herstellerangaben und wählen Sie eine Muffe, deren Bereich exakt zum verlegten Kabel passt. Ergänzend bieten Isolierschläuche und Kabelbrücken zusätzlichen Schutz bei besonderen Verlegesituationen.
Welche Schutzarten sollten Kabelmuffen erfüllen?
Die Schutzart gibt an, wie gut eine Kabelmuffe gegen das Eindringen von Wasser und Fremdkörpern geschützt ist. IP44 genügt für trockene Innenräume, IP67 bietet Schutz bei zeitweisem Untertauchen in Wasser und IP68 gewährleistet dauerhaften Schutz auch unter Druck im Erdreich. Im Außenbereich ist zusätzlich UV-Beständigkeit entscheidend, da Sonneneinstrahlung das Material spröde machen kann. Die korrekte Schutzart trägt wesentlich zur Sicherheit der gesamten Kabelinstallation bei.
