Hubmagnete
392 ErgebnisseDetails | Preis | Verfügbarkeit | Nennspannung | Anschluss | Breite | Höhe | Leistung | Zertifizierungen | Länge | Endkraft | Nenn-Hub | Gewinde-Maß | Ausführung | Durchmesser | Gehäuseform | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 Abb. ähnlich -15% zzgl. MwSt. 223 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 28 mm | 20 mm | 3.84 W | RoHS | 49.5 mm | - | - | - | - | - | - | |||
 zzgl. MwSt. 97 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 29.5 mm | 24.2 mm | 4.5 W | RoHS | 40 mm | 10.22 N/mm | 15 mm | M3 | drückend | - | - | |||
 Abb. ähnlich zzgl. MwSt. 314 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 28 mm | 20 mm | 3.84 W | RoHS | 49.5 mm | - | - | - | - | - | - | |||
 Abb. ähnlich RED MAGNETICS ITS-VEL-1510B-06VDC Verriegelungseinheit 6 V/DC 1.8 WConrad Electronic zzgl. MwSt. 117 Stück auf Lager Sofort-Lieferung morgen | 6 V/DC | Kabel, offenes Ende | 14.8 mm | 10 mm | 1.8 W | RoHS | 30.5 mm | - | - | - | - | - | - | |||
 Abb. ähnlich RED MAGNETICS ITS-VEL-2620B-06VDC Verriegelungseinheit 6 V/DC 3.84 WConrad Electronic zzgl. MwSt. 294 Stück auf Lager Sofort-Lieferung morgen | 6 V/DC | Kabel, offenes Ende | 28 mm | 20 mm | 3.84 W | RoHS | 49.5 mm | - | - | - | - | - | - | |||
 RED MAGNETICS ITS-VEL-SYS-7313-24VDC Verriegelungseinheit 24 V/DCConrad Electronic zzgl. MwSt. 155 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 13 mm | 59 mm | - | RoHS | 73 mm | - | - | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 105 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | - | - | 12.96 W | RoHS | 100 mm | 59 N | - | - | ziehend | 32 mm | - | |||
zzgl. MwSt. 298 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | - | - | 7 W | RoHS | 49 mm | 11 N | 10 mm | - | drückend | 20 mm | - | |||
zzgl. MwSt. 214 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | - | - | 10 W | RoHS | 61 mm | 22 N | 18 mm | - | drückend | 25 mm | - | |||
zzgl. MwSt. 99 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 38 mm | 30 mm | 8 W | RoHS | 64 mm | 56 N/mm | 18 mm | M3 | drückend | - | - | |||
 Abb. ähnlich RED MAGNETICS ITS-VEL-1510B-24VDC Verriegelungseinheit 24 V/DC 1.8 WConrad Electronic zzgl. MwSt. 211 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 14.8 mm | 10 mm | 1.8 W | RoHS | 30.5 mm | - | - | - | - | - | - | |||
 zzgl. MwSt. 171 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 29.5 mm | 24.2 mm | 4.5 W | RoHS | 40 mm | 10.22 N/mm | 15 mm | M3 | drückend | - | - | |||
zzgl. MwSt. 30 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 14 mm | 16 mm | 2 W | RoHS | 30.2 mm | 6.6 N/mm | 10 mm | M3 | drückend | - | - | |||
 Abb. ähnlich EBE Group TDS-16A Hubmagnet hebend 4 N 39 N 24 V/DC 9.5 WConrad Electronic zzgl. MwSt. 108 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 40 mm | 36 mm | 9.5 W | RoHS | 66 mm | 39 N | 14 mm | M3 | hebend | - | - | |||
zzgl. MwSt. 198 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | - | - | 10 W | RoHS | 61 mm | 22 N | 18 mm | - | ziehend | 25 mm | - | |||
zzgl. MwSt. 82 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 58 mm | 52 mm | 16 W | RoHS | 84 mm | 85 N/mm | 40 mm | M4 | drückend | - | - | |||
zzgl. MwSt. 169 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 38 mm | 30 mm | 8 W | RoHS | 64 mm | 56 N/mm | 18 mm | M3 | ziehend | - | - | |||
zzgl. MwSt. 223 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | - | - | 4 W | RoHS | 33 mm | 2 N | 4 mm | - | drückend | 13 mm | - | |||
zzgl. MwSt. 156 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 40 mm | 35 mm | 12.7 W | RoHS | 85 mm | 75 N | 35 mm | M4 | ziehend | - | - | |||
zzgl. MwSt. 1000 Stück auf Lager Lieferung Do., 1. Okt. | - | - | - | 4.5 mm | - | - | 8 mm | - | - | - | - | 13 mm | - | |||
zzgl. MwSt. 77 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | - | - | 10 W | RoHS | 61 mm | 22 N | 18 mm | - | drückend | 25 mm | - | |||
zzgl. MwSt. 190 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 40 mm | 35 mm | 12.7 W | RoHS | 85 mm | 75 N | 35 mm | M4 | ziehend | - | - | |||
zzgl. MwSt. 15 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 14 mm | 16 mm | 2 W | RoHS | 30.2 mm | 6.6 N/mm | 10 mm | M3 | ziehend | - | - | |||
zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 26.3 mm | 20 mm | 3.8 W | - | 51.3 mm | 10 N | 13 mm | M3 | ziehend | - | - | |||
zzgl. MwSt. 49 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 58 mm | 52 mm | 16 W | RoHS | 84 mm | 85 N/mm | 40 mm | M4 | ziehend | - | - | |||
zzgl. MwSt. 11 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 58 mm | 52 mm | 16 W | RoHS | 84 mm | 85 N/mm | 40 mm | M4 | drückend | - | - | |||
zzgl. MwSt. 44 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 58 mm | 52 mm | 16 W | RoHS | 84 mm | 85 N/mm | 40 mm | M4 | ziehend | - | - | |||
-7% zzgl. MwSt. 15 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 15 mm | 13 mm | 35 W | - | 21 mm | 8 N | - | M2.5 | drückend, ziehend | - | - | |||
zzgl. MwSt. 202 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | - | - | 10 W | RoHS | 61 mm | 22 N | 18 mm | - | ziehend | 25 mm | - | |||
 Abb. ähnlich EBE Group TDS-10A Hubmagnet hebend 0.4 N 18 N 24 V/DC 4.2 WConrad Electronic zzgl. MwSt. 124 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 29 mm | 24 mm | 4.2 W | RoHS | 40 mm | 18 N | 14 mm | M3 | hebend | - | - | |||
zzgl. MwSt. 112 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | - | - | 4 W | RoHS | 33 mm | 2 N | 4 mm | - | ziehend | 13 mm | - | |||
 Abb. ähnlich RED MAGNETICS ITS-LX-3931-24V Hubmagnet bidirektional 24 V/DC 150 WConrad Electronic zzgl. MwSt. 31 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 39 mm | 31 mm | 150 W | - | 78 mm | - | - | - | bidirektional | - | - | |||
zzgl. MwSt. 157 Stück auf Lager Sofort-Lieferung morgen | 220 V/AC | Kabel, offenes Ende | 33 mm | 38 mm | - | RoHS | 84 mm | 5 N | 10 mm | M4 | drückend, ziehend | - | - | |||
zzgl. MwSt. 10 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 22 mm | 18 mm | 53 W | RoHS | 35 mm | 20 N | 10 mm | M3 | bidirektional | - | - | |||
 -5% zzgl. MwSt. 113 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 11 mm | 10 mm | 1.1 W | RoHS | 22 mm | 2 N/mm | 1.5 mm | M3 | drückend | - | - | |||
zzgl. MwSt. 104 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | - | - | 7 W | RoHS | 49 mm | 11 N | 10 mm | - | ziehend | 20 mm | - | |||
 -6% zzgl. MwSt. 117 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 29.5 mm | 24.2 mm | 4.5 W | RoHS | 40 mm | 10.22 N/mm | 15 mm | M3 | ziehend | - | - | |||
 Abb. ähnlich EBE Group TDS-04C Hubmagnet hebend 0.08 N 3 N 24 V/DC 1.5 WConrad Electronic zzgl. MwSt. 60 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 12 mm | 10 mm | 1.5 W | RoHS | 25 mm | 3 N | 4 mm | M2 | hebend | - | - | |||
zzgl. MwSt. 477 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | - | - | 5.5 W | RoHS | 42 mm | 6 N | 16 mm | - | drückend | 16 mm | - | |||
zzgl. MwSt. 22 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 26.3 mm | 22 mm | 4 W | - | 37 mm | 70 N | 15 mm | M3 | drückend | - | - | |||
zzgl. MwSt. 14 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 16 mm | 14 mm | 2 W | - | 39 mm | 5.8 N | 5 mm | M3 | ziehend | - | - | |||
 Abb. ähnlich RED MAGNETICS ITS-LX-3027-24V Hubmagnet bidirektional 24 V/DC 54 WConrad Electronic zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 30 mm | 27 mm | 54 W | - | 57.7 mm | - | - | - | bidirektional | - | - | |||
184,87 € zzgl. MwSt. Lieferung Di., 13. Okt. | 24 V/DC | Litze | - | - | 6.5 W | RoHS | - | 6.5 N | 8 mm | - | bidirektional | - | - | |||
 RED MAGNETICS ITS-LX-1513-12VDC Hubmagnet bidirektional 12 V/DC 24 WConrad Electronic zzgl. MwSt. 52 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 13 mm | 15 mm | 24 W | RoHS | 21 mm | - | 6 mm | M1.6 | bidirektional | - | - | |||
zzgl. MwSt. 51 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 26.3 mm | 20 mm | 3.8 W | - | 65.9 mm | 8 N | 13 mm | M3 | drückend | - | - | |||

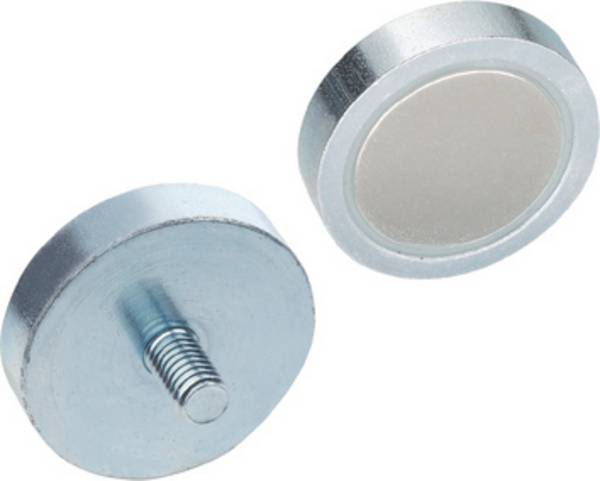

 GN 50.5-ND-75 Haltemagnet, Scheibenform NeodymUnter-Profis zzgl. MwSt. 36 Stück auf Lager Lieferung Do., 1. Okt. | - | - | - | - | - | - | - | - | - | - | - | - | Rund | |||
zzgl. MwSt. 25 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 15.2 mm | 13 mm | 2.5 W | - | 37 mm | 10 N | 6 mm | M3 | ziehend | - | - | |||
 Abb. ähnlich RED MAGNETICS ITS-LX-3831-24V Hubmagnet bidirektional 24 V/DC 150 WConrad Electronic zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 38 mm | 31 mm | 150 W | - | 64 mm | - | - | - | bidirektional | - | - | |||
 Abb. ähnlich zzgl. MwSt. 152 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 40 mm | 35 mm | 12.7 W | RoHS | 85 mm | 75 N | 35 mm | M4 | drückend | - | - | |||
zzgl. MwSt. 27 Stück auf Lager Sofort-Lieferung morgen | 6 V/DC | Kabel, offenes Ende | - | - | 10 W | RoHS | 61 mm | 22 N | 18 mm | - | drückend | 25 mm | - | |||
zzgl. MwSt. 16 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 22 mm | 18 mm | 53 W | RoHS | 35 mm | 20 N | 6 mm | M3 | bidirektional | - | - | |||
-25% zzgl. MwSt. 243 Stück auf Lager Sofort-Lieferung morgen | 6 V/DC | Kabel, offenes Ende | - | - | 7 W | RoHS | 49 mm | 11 N | 10 mm | - | drückend | 20 mm | - | |||
 RED MAGNETICS ITS-VEL-SYS-7313-12VDC Verriegelungseinheit 12 V/DCConrad Electronic zzgl. MwSt. 199 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 13 mm | 59 mm | - | RoHS | 73 mm | - | - | - | - | - | - | |||
- | - | - | - | - | - | - | - | - | - | ziehend | - | - | ||||
- | - | - | - | - | - | - | - | - | - | - | - | - | ||||
zzgl. MwSt. 128 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 38 mm | 30 mm | 8 W | RoHS | 64 mm | 56 N/mm | 18 mm | M3 | drückend | - | - | |||
zzgl. MwSt. 41 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 14 mm | 16 mm | 2 W | RoHS | 30.2 mm | 6.6 N/mm | 10 mm | M3 | drückend | - | - | |||
zzgl. MwSt. 9 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 26.3 mm | 22 mm | 4 W | - | 37 mm | 70 N | 15 mm | M3 | drückend | - | - | |||
 Abb. ähnlich EBE Group TDS-10A Hubmagnet hebend 0.4 N 18 N 12 V/DC 4.2 WConrad Electronic zzgl. MwSt. 147 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 29 mm | 24 mm | 4.2 W | RoHS | 40 mm | 18 N | 14 mm | M3 | hebend | - | - | |||
 Abb. ähnlich RED MAGNETICS ITS-VEL-1510B-12VDC Verriegelungseinheit 12 V/DC 1.8 WConrad Electronic zzgl. MwSt. 173 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 14.8 mm | 10 mm | 1.8 W | RoHS | 30.5 mm | - | - | - | - | - | - | |||
 zzgl. MwSt. 14 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 29.5 mm | 24.2 mm | 4.5 W | RoHS | 40 mm | 10.22 N/mm | 15 mm | M3 | ziehend | - | - | |||
 Abb. ähnlich zzgl. MwSt. 71 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 40 mm | 35 mm | 12.7 W | RoHS | 85 mm | 75 N | 35 mm | M4 | drückend | - | - | |||
zzgl. MwSt. 112 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | - | - | 12.96 W | RoHS | 100 mm | 59 N | - | - | ziehend | 32 mm | - | |||
-5% zzgl. MwSt. 125 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 11 mm | 10 mm | 1.1 W | RoHS | 22 mm | 2 N/mm | 1.5 mm | M3 | ziehend | - | - | |||
-7% zzgl. MwSt. 53 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 15 mm | 13 mm | 35 W | - | 21 mm | 8 N | 6 mm | M2.5 | drückend, ziehend | - | - | |||
zzgl. MwSt. 114 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | - | - | 12.96 W | RoHS | 100 mm | 59 N | - | - | drückend | 32 mm | - | |||
zzgl. MwSt. Bald verfügbar | 24 V/DC | Kabel, offenes Ende | - | - | 13 W | - | 37.4 mm | 45 N | 25 mm | - | drückend | 31.8 mm | - | |||
 Abb. ähnlich zzgl. MwSt. 111 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | - | - | 16.8 W | RoHS | 105 mm | 59 N | - | - | drückend | 38 mm | - | |||
zzgl. MwSt. 9 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 30.2 mm | 29.5 mm | 10 W | - | 69.3 mm | 36 N | 20 mm | M3 | ziehend | - | - | |||
 Abb. ähnlich EBE Group TDS-04C Hubmagnet hebend 0.08 N 3 N 12 V/DC 1.5 WConrad Electronic zzgl. MwSt. 133 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 12 mm | 10 mm | 1.5 W | RoHS | 25 mm | 3 N | 4 mm | M2 | hebend | - | - | |||
zzgl. MwSt. 80 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | - | - | 7 W | RoHS | 49 mm | 11 N | 10 mm | - | ziehend | 20 mm | - | |||
zzgl. MwSt. 12 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 22 mm | 18 mm | 53 W | RoHS | 35 mm | 20 N | - | M3 | bidirektional | - | - | |||
 Kendrion H3406-F-24V DC 100 ED Hubmagnet 0.6 N 6 N 24 V/DC 8 WConrad Electronic zzgl. MwSt. 19 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Litze | - | - | 8 W | RoHS | - | 6 N | 10 mm | - | - | - | - | |||
 RED MAGNETICS ITS-LX-2723-12VDC Hubmagnet bidirektional 12 V/DC 30 WConrad Electronic zzgl. MwSt. 12 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 23 mm | 27 mm | 30 W | RoHS | 40 mm | - | 8 mm | M3 | bidirektional | - | - | |||
 Kendrion H2446-F-24V DC 100 ED Hubmagnet 0.4 N 3.5 N 24 V/DC 6 WConrad Electronic zzgl. MwSt. 1 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 24 V/DC | Litze | - | - | 6 W | RoHS | - | 3.5 N | 8 mm | - | - | - | - | |||
zzgl. MwSt. 95 Stück auf Lager Sofort-Lieferung morgen | 6 V/DC | Kabel, offenes Ende | - | - | 4 W | RoHS | 33 mm | 2 N | 4 mm | - | drückend | 13 mm | - | |||
zzgl. MwSt. 256 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | - | - | 5.5 W | RoHS | 42 mm | 6 N | 16 mm | - | drückend | 16 mm | - | |||
 zzgl. MwSt. 58 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 11 mm | 10 mm | 1.1 W | RoHS | 22 mm | 2 N/mm | 1.5 mm | M3 | drückend | - | - | |||

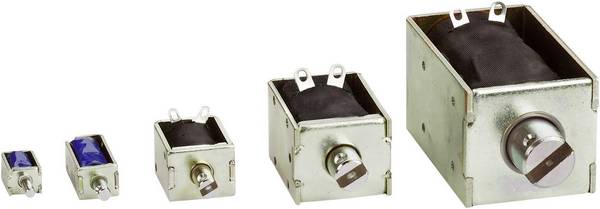

 Abb. ähnlich EBE Group TDS-03A Hubmagnet hebend 0.04 N 1.3 N 12 V/DC 0.8 WConrad Electronic -24% zzgl. MwSt. 85 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 10 mm | 8 mm | 0.8 W | RoHS | 15 mm | 1.3 N | 1 mm | M2 | hebend | - | - | |||
 Abb. ähnlich RED MAGNETICS ITS-LX-1513-24VDC Hubmagnet bidirektional 24 V/DC 24 WConrad Electronic zzgl. MwSt. 83 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 13 mm | 15 mm | 24 W | RoHS | 21 mm | - | 6 mm | M1.6 | bidirektional | - | - | |||
- | - | - | - | - | - | - | - | - | - | - | - | - | ||||
 Abb. ähnlich RED MAGNETICS ITS-LX-2723-24VDC Hubmagnet bidirektional 24 V/DC 30 WConrad Electronic zzgl. MwSt. 25 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 23 mm | 27 mm | 30 W | RoHS | 40 mm | - | 8 mm | M3 | bidirektional | - | - | |||
zzgl. MwSt. 139 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 38 mm | 30 mm | 8 W | RoHS | 64 mm | 56 N/mm | 18 mm | M3 | ziehend | - | - | |||
zzgl. MwSt. 28 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 26.3 mm | 20 mm | 3.8 W | - | 51.3 mm | 10 N | 13 mm | M3 | ziehend | - | - | |||
zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Kabel, offenes Ende | 30.2 mm | 29.5 mm | 10 W | - | 69.3 mm | 36 N | 20 mm | M3 | ziehend | - | - | |||
zzgl. MwSt. Lieferung Di., 13. Okt. | 24 V/DC | Litze | - | - | 8 W | RoHS | - | 6 N | 10 mm | - | bidirektional | - | - | |||
- | - | - | - | - | - | - | - | - | - | - | - | - | ||||
 Bernstein Schaltmagnet T-62 N/S #6301262039SPS Industry 8,25 € zzgl. MwSt. 25 Stück auf Lager Lieferung Mi., 14. Okt. | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
zzgl. MwSt. 361 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | - | - | 4 W | RoHS | 33 mm | 2 N | 4 mm | - | drückend | 13 mm | - | |||

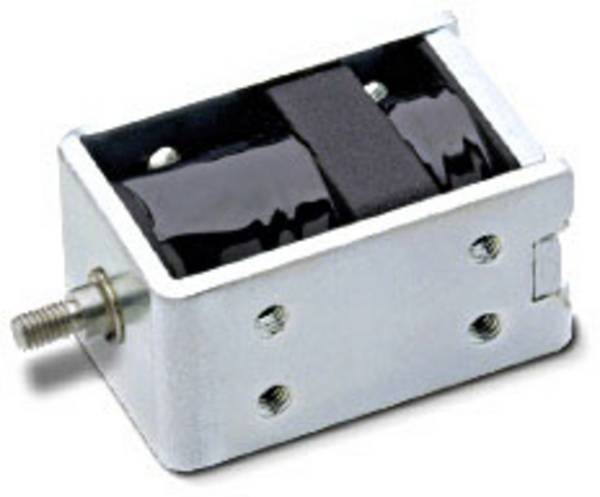

 Abb. ähnlich RED MAGNETICS ITS-LX-3027-12V Hubmagnet bidirektional 12 V/DC 54 WConrad Electronic -7% zzgl. MwSt. 11 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 30 mm | 27 mm | 54 W | - | 57.7 mm | - | - | - | bidirektional | - | - | |||
Ratgeber
Hubmagnete sind elektromechanische Bauteile, die in der Lage sind, lineare Bewegungen auszuführen. Sie sind in verschiedenen Bauformen und Größen erhältlich und eignen sich für eine Vielzahl von industriellen Anwendungen.
Wie diese Elektromagneten funktionieren und was es beim Kauf zu berücksichtigen gilt, lesen Sie in unserem Ratgeber.
Bei Hub- oder Linearmagneten handelt es sich um Aktoren, die eine geradlinige Hubbewegung ausführen können. Anwendung finden solche Magnete in der Industrie, um zum Beispiel einen Schalter zu betätigen. Hubmagnete gehören zur Gruppe der Elektromagnete. Für die Ausführung der gewünschten Bewegung muss also eine Spannung anliegen.
Im Gehäuse eines Hubmagneten befinden sich ein Eisenkern und eine Spule, die den sogenannten Anker oder Tauchkern umgibt. Zwischen Kern und Anker besteht ein Luftspalt, dessen Höhe ausschlaggebend für den maximalen Hub ist, den der Elektromagnet letztlich ausführen kann.
Die Hubendlage des Aktors ist dann erreicht, wenn der Luftspalt komplett geschlossen ist. Mit der am Anker befindlichen Ankerstange wird die vom Tauchkern ausgeführte Hub-Bewegung schließlich nach außen geführt. Um zurück in die Ausgangslage zu gelangen, ist eine Kraft von außen nötig. In den meisten Fällen erfolgt die Rückstellung mithilfe einer Feder.
Im Handel finden Sie Hubmagnete in verschiedenen Ausführungen: Einfachhubmagnete oder Lasthebemagnete sind mit ziehender oder drückender Bewegung erhältlich. Bei solchen Magneten wirkt die Kraft ausschließlich in eine Richtung.
Dagegen ist es mit bidirektionalen Hubmagneten möglich, eine Kraft in beide Richtungen auszuüben. Um einen bidirektionalen Hub realisieren zu können, befinden sich im Inneren zwei verschiedene Spulenwicklungen. Die Art der Bewegung hängt davon ab, welche der beiden Wicklungen mit Strom versorgt wird.
Darüber hinaus sind Ausführungen verfügbar, bei denen an einer oder auch an beiden Endpositionen eine Arretierung erfolgt. Man spricht in diesem Fall von monostabilen oder bistabilen Magneten.
Hinsichtlich der Form können Hubmagnete in die besonders robusten Zylindermagneten und die sogenannten Rahmenmagnete unterteilt werden.
Aufgrund der hohen Flexibilität bei der Einbaulage sind Hubmagneten vielseitig verwendbar. Sie sind zudem günstig in der Anschaffung und haben ein nur geringes Gewicht. Darüber hinaus lassen sich Hubmagnete vielfältig modifizieren.
Ein weiterer Vorteil besteht darin, dass auf den Anker nur dann eine Kraft wirkt, wenn Strom fließt. Dank Feder kann die Endposition der Ankerstange auch ohne Strom individuell festgelegt werden.
Im Vergleich zu einem mechanischen Aktor kann ein Hubmagnet ebenfalls mit diversen Vorteilen überzeugen: Magnetische Aktoren sind die erste Wahl, wenn schnelle Bewegungen in Kombination mit einer hohen Dynamik gefordert sind. Hubmagnete können hohe Kräfte übertragen, sind wartungsfrei und unempfindlich gegenüber Störungen.
Der Arbeitstemperaturbereich ist deutlich größer als es bei einem mechanischen Modell der Fall ist. Aufgrund der einfachen Konstruktion und geringen Anzahl beweglicher Teile weisen magnetische Aktoren eine besonders hohe Lebensdauer auf.
Beim Kauf von Hubmagneten gilt es einige Punkte zu berücksichtigen. Zunächst einmal müssen der benötigte Hub sowie die Anfangs- und Endkraft erreicht werden. Ist das nicht der Fall, ist entweder keine dauerhaft zuverlässige Funktion gewährleistet oder ein Einsatz schlicht unmöglich. Wichtig zu wissen ist auch, ob Sie einen Aktor benötigen, der eine ziehende oder eine drückende Bewegung ausführt.
Weiterhin ist der Anschluss von Bedeutung: Sie erhalten Hubmagnete mit Lötöse oder mit bereits angebrachten Kabeln. Zu berücksichtigen sind zudem Länge und Durchmesser der Ankerstange sowie die Nennspannung, mit der der Magnet arbeitet.
Bei widrigen Betriebsbedingungen sollten Sie Hubmagnete mit einem geschlossenen Gehäuse bevorzugen. Diese bieten einen besseren Schutz vor Verschmutzung, Korrosion und mechanischen Beschädigungen der Spule.
Unser Praxistipp: Starke Überdimensionierung vermeiden!
Wählen Sie die Kraft, die ein Hubmagnet aufbringen soll, möglichst passend zum Verwendungszweck. Eine Überdimensionierung ist nicht hilfreich, sondern sogar von Nachteil.
Durch die hohen Beschleunigungs- und Anschlagkräfte kommt es nämlich zu einem erhöhten Verschleiß am Magneten und an der Mechanik.
Wovon ist die Kraft eines Elektromagneten abhängig?
Die Kraft eines Elektromagneten wird durch den Strom bestimmt, der durch die Spule fließt. Dabei gilt, dass die zur Verfügung stehende Kraft mit höherem Strom zunimmt.
Mein Hubmagnet erwärmt sich während des Betriebs. Ist das normal?
Die Entstehung von Abwärme ist normal und physikalisch bedingt: Wenn Strom durch die Spule fließt, erfolgt durch den Widerstand eine Umwandlung der Energie in Wärme. Grundsätzlich gibt es zwei Möglichkeiten, um die Abwärme zu begrenzen. Zum einen kann einfach die zugeführte Energie reduziert werden. Alternativ ist eine spezielle Kühlung des Hubmagneten denkbar.
Welche Rolle spielt die Temperatur bei Elektromagneten?
Generell lässt sich sagen, dass die Temperatur einen sehr wichtigen Faktor beim Betrieb von Elektromagneten darstellt. Der Widerstand der Spule steigt mit zunehmender Temperatur an und je höher der Widerstand, desto geringer ist die Kraft, die erzeugt werden kann.
Der Hubmagnet macht störende Geräusche, kann daran etwas ändern?
Das Geräusch, das Sie wahrnehmen, ist vermutlich das Anschlaggeräusch des Ankers. Bei vielen Hubmagneten lässt sich das Geräusch mithilfe spezieller Dämpfungsringe aus Gummi minimieren. Allerdings sollten Sie prüfen, ob mit installierten Dämpfungsringen der erforderliche Hub umgesetzt werden kann.
Gibt es Hubmagnete auch zum Anschluss an Wechselspannung?
Ja, neben Elektromagneten für Gleichspannung gibt es Ausführungen für den Betrieb mit Wechselspannung. Nachteilig ist hier allerdings, dass die Kraft am Hub-Anfang verhältnismäßig gering ausfällt, aber mit weiter eintauchendem Stößel plötzlich stark zunimmt, was zu einem lauten Anschlaggeräusch führt. Außerdem erzeugen Wechselspannungsmagnete oft Brummgeräusche.
