Funkantennen

Funkantennen: Optimaler Empfang und maximale Reichweite für zuverlässige Funkübertragung

Funkantennen sind unverzichtbare Komponenten für zuverlässige Funkübertragung. Ob im Amateurfunk, CB-Funk oder professionellen Betriebsfunk – die richtige Antenne entscheidet über Empfangsqualität und Reichweite. Eine optimal abgestimmte Funkantenne wandelt elektrische Signale in elektromagnetische Wellen um und ermöglicht die Kommunikation über große Distanzen.

Die Wahl der passenden Funkantenne hängt vom Einsatzzweck, der genutzten Frequenz in MHz, der gewünschten Reichweite und den Montagegegebenheiten ab. Eine CB-Funkantenne auf dem Dach eines Fahrzeugs arbeitet nach anderen Prinzipien als eine fest installierte Stationsantenne. Unterschiedliche Funkantennenarten wie Mobilantennen, Stationsantennen oder Richtantennen bieten spezifische Vorteile.

Dieser Ratgeber erklärt den Funkantennenaufbau, zeigt die richtige Installation und hilft Ihnen bei der Auswahl der passenden Antenne für Ihre Funktechnik-Anforderungen.

Wichtig: Vor der Installation einer Funkantenne im Garten müssen Sie baurechtliche Vorschriften beachten. Antennenmasten über bestimmten Höhen erfordern eine Baugenehmigung.

Mobilantenne für unterwegs

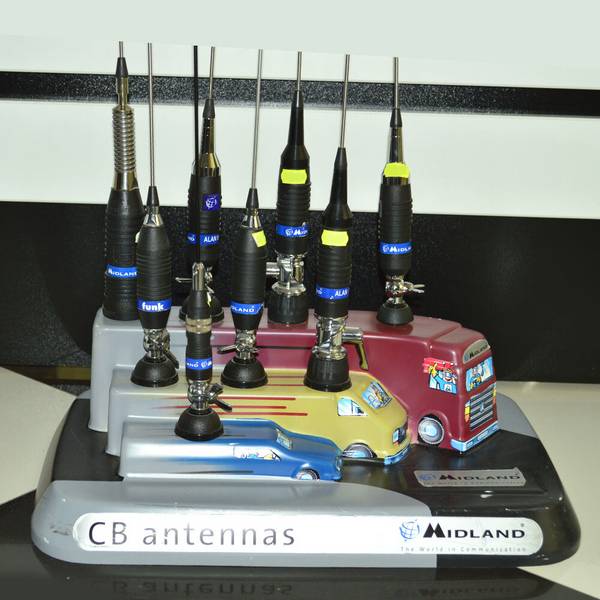

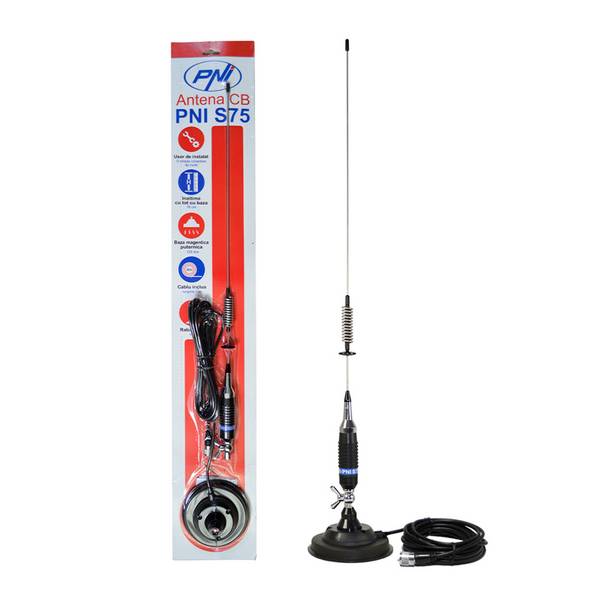

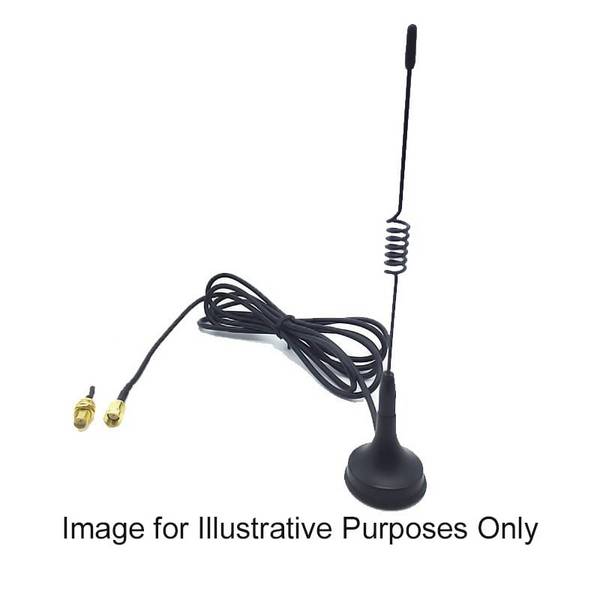

Eine Mobilantenne eignet sich für den mobilen Einsatz auf Fahrzeugen. CB-Funkantennen für LKW und PKW werden auf dem Dach, an der Stoßstange oder mit Magnetfuß montiert. Die Länge beträgt typischerweise 0,5 bis 2 Meter, wobei kürzere Antennen praktischer sind und längere Modelle besseren Empfang bieten. Die Antennen-Funkübertragung hängt stark von der korrekten Anpassung an das Funkgerät ab.

Stationsantenne für maximale Leistung

Eine Stationsantenne wird fest an einem Gebäude oder auf Masten installiert und bietet die beste Performance im Amateurfunk. Diese Antennen-Funk-Systeme erreichen durch ihre erhöhte Position deutlich größere Reichweiten. Der Funkantennenanschluss erfolgt über Koaxialkabel mit geringen Verlusten.

Richtantenne für gezielte Verbindungen

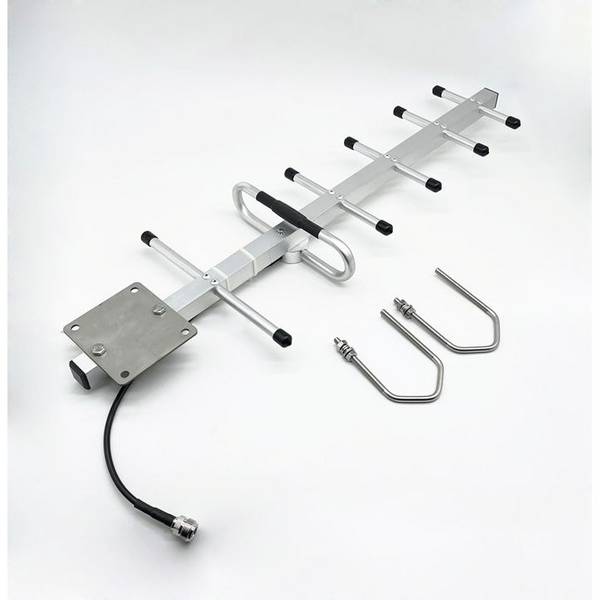

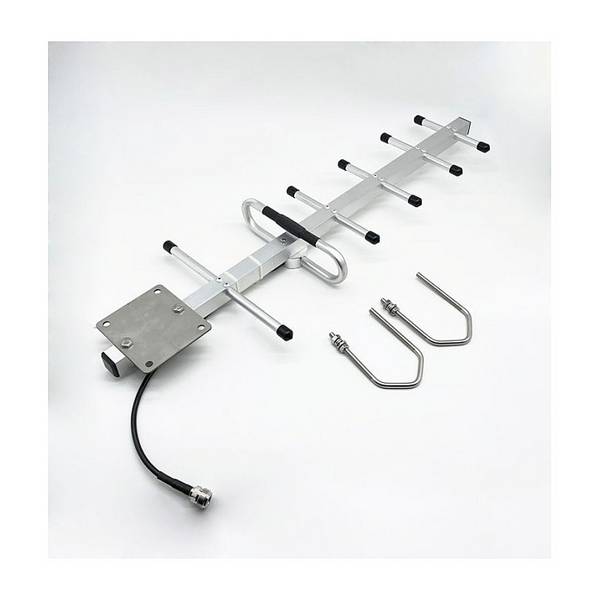

Eine Richtantenne bündelt die Sendeleistung in eine bestimmte Richtung und erhöht so die Reichweite gezielt. Diese Antennen eignen sich für Punkt-zu-Punkt-Verbindungen über große Distanzen im professionellen Einsatz.

Welche Reichweite kann ich mit einer Funkantenne tatsächlich erreichen?

Die Reichweite wird von mehreren Faktoren beeinflusst und lässt sich nicht pauschal angeben.

• Sendeleistung und Frequenz: CB-Funk mit 4 Watt auf 27 MHz erreicht unter idealen Bedingungen 10-20 Kilometer, während Amateurfunk mit höheren Leistungen Verbindungen über 100 Kilometer ermöglicht. Höhere Frequenzen haben kürzere Reichweiten als niedrigere.
• Antennenhöhe und Position: Die Montageposition hat enormen Einfluss. Eine Funkantenne auf einem 10-Meter-Mast erreicht deutlich größere Distanzen als eine bodennah installierte Antenne. Funkgeräte im Fahrzeug profitieren von Dachmontage.
• Geländeprofil und Hindernisse: Hügel, Berge und Gebäude in der Umgebung reduzieren die Reichweite erheblich. In flachem Gelände sind größere Distanzen möglich. Metallische Hindernisse dämpfen Funkwellen besonders stark.
• Antennenlänge und Anpassung: Die optimale Länge richtet sich nach der Wellenlänge der genutzten Frequenz. Eine korrekt angepasste Antenne nutzt die verfügbare Leistung effizient.

Wie wird eine Funkantenne richtig montiert?

Die korrekte Installation ist entscheidend für optimale Funktion und Sicherheit.

1. Standortwahl: Wählen Sie einen erhöhten Standort mit freier Sicht und vermeiden Sie die Nähe zu Metallflächen. Bei Installation auf Gebäuden beachten Sie ausreichenden Abstand zu Dachrinnen und Blitzableitern.
2. Masten und Befestigung: Verwenden Sie stabile Masten aus Aluminium oder verzinktem Stahl. Erdung und Blitzschutz sind bei Außenantennen zwingend erforderlich.
3. Kabelführung: Verwenden Sie hochwertiges Koaxialkabel mit geringen Dämpfungsverlusten und halten Sie die Distanz zum Funkgerät möglichst kurz.
4. Funkantennenanschluss: Verbinden Sie die Antenne fest mit dem Funkgerät über den passenden Stecker.
5. Funkantenne einstellen: Nach der Montage muss die Antenne mit einem SWR-Messgerät abgestimmt werden. Ein SWR-Wert unter 1,5:1 ist ideal.

Praxistipp: Führen Sie die Installation bei trockenem Wetter durch, da feuchte Anschlüsse die Messwerte verfälschen.

Verbessert eine stärkere Antenne automatisch die Signalqualität?

Eine größere Antenne garantiert nicht automatisch bessere Ergebnisse.

Eine längere Antenne hat theoretisch höheren Gewinn, doch ohne korrekte Anpassung bringt sie keine Verbesserung. Die Funktion einer Funkantenne basiert auf Resonanz bei der genutzten Frequenz. Eine für 27 MHz ausgelegte CB-Funkantenne funktioniert nicht optimal auf anderen Bändern.

Entscheidend ist die Anpassung zwischen Funkgerät und Antenne. Selbst eine hochwertige Amateurfunkantenne liefert schlechte Ergebnisse bei falscher Impedanz. Das Stehwellenverhältnis (SWR) zeigt die Qualität der Anpassung – bei schlechten Werten wird Leistung reflektiert statt abgestrahlt.

Die Umgebung beeinflusst die Performance erheblich. Freie Sicht und Abstand zu störenden Objekten sind oft wichtiger als die Antennengröße. Amateurfunkgeräte und professionelle Betriebsfunkgeräte profitieren gleichermaßen von optimaler Standortwahl.

Achtung: Eine perfekt angepasste kleine Antenne an idealer Position übertrifft oft eine große, schlecht installierte Antenne.
