Feuchtraum Abzweiger

Der Begriff Feuchtraum stammt aus dem Bauwesen und bezeichnet – allgemein gesprochen – einen Bereich mit einem erhöhten Aufkommen von Luftfeuchtigkeit. Je nach Fachgebiet gibt es allerdings unterschiedliche Definitionen dahingehend, was einen Feuchtraum konkret auszeichnet. Als Feuchträume gelten immer öffentliche Bäder, Schwimmhallen und Gemeinschaftsduschen. Bei Saunen, Großküchen und Bädern in Haushalten hängt hingegen von der Definition des jeweiligen Fachgebiets ab, ob sie als Feuchtraum zu betrachten sind oder nicht. Kellerräume, Garagen, industrielle Fertigungsstätten, Werkstätten und Labore, deren Böden und Wände zu Reinigungszwecken regelmäßig mit Wasser abgespritzt werden, werden mitunter ebenfalls zu den Feuchträumen gerechnet.

Bei Elektroinstallationen in Feuchträumen werden besonders hohe Anforderungen an die Sicherheit gestellt, denn das Eindringen von Wasser muss unbedingt vermieden werden. Grund: Wasser und Strom sind eine gefährliche Kombination, es kann zu Kurzschlüssen kommen, zudem besteht Stromschlaggefahr, wenn sich Menschen in der Nähe befinden. Neben Spritzwasser, das leicht in Ritzen eindringen und auf elektrische Anlagen treffen kann, stellt auch Kondenswasser eine Gefahr dar. Trifft warmer Wasserdampf auf kühlere Wandflächen, kondensiert er zu Wasser, das in Wände, Böden und Decken, aber auch in unzureichend abgedichtete Verteilerdosen, Kabelanschlüsse oder -verbindungen eindringen kann. Für Elektroinstallationen in Feuchträumen gelten daher strengere Anforderungen an die Abdichtung gegen eindringendes Wasser als für elektrische Anlagen in Trockenräumen. Um die elektrische Sicherheit zu gewährleisten, müssen für Betriebsmittel (Leuchten etc.) und Installationsmaterial wie Schalter, Schalterdosen, Steckdosen, Verteiler- oder Abzweigdosen spezielle Maßnahmen ergriffen werden.

Schutzbereich 2

• Gilt an den Wänden bis zu einer Höhe von mindestens 225 cm ab Fußbodenoberfläche oder bis zur Höhe des höchsten angebrachten Brausekopfes oder Wasserauslasses. Zu den Seiten erstreckt er sich 60 cm über den Schutzbereich 1 hinaus. Dieser Abstand wird als Umgreifradius mit einem 60 cm langen Faden ermittelt, um auch ungewöhnlich geformte Begrenzungen zu berücksichtigen.
• In Schutzbereich 2 gelten die gleichen Anforderungen wie in Schutzbereich 1. Zusätzlich dazu sind die Installation von Leuchten und der Festanschluss von Waschmaschinen zulässig. Kabel und Leitungen für die Betriebsmittel müssen von hinten oder von oben herangeführt werden.
• Elektrische Betriebsmittel benötigen mindestens die Schutzart IPX4.

In allen Schutzbereichen dürfen nur Kabel und Leitungen verlegt werden, die zur Versorgung der dort befindlichen Betriebsmittel dienen. Nicht zulässig sind Kabel und Leitungen, die andere Räume mit Strom versorgen. Der Schutzbereich reicht 6 cm in die Wand hinein. Das bedeutet, dass auch bei Leitungen in Nachbarräumen eine mineralische Restwanddicke von mindestens 6 cm einzuhalten ist. Zum Schutz vor gefährlichen Körperströmen müssen Stromkreise in Badezimmern immer mit einem Schutzleiter und mit einem Fehlerstromschutzschalter ausgestattet sein, dessen Auslösestromdifferenz maximal 30 mA betragen darf.

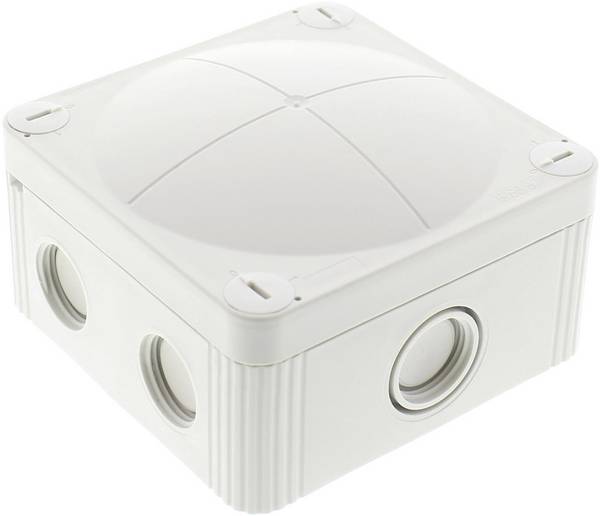

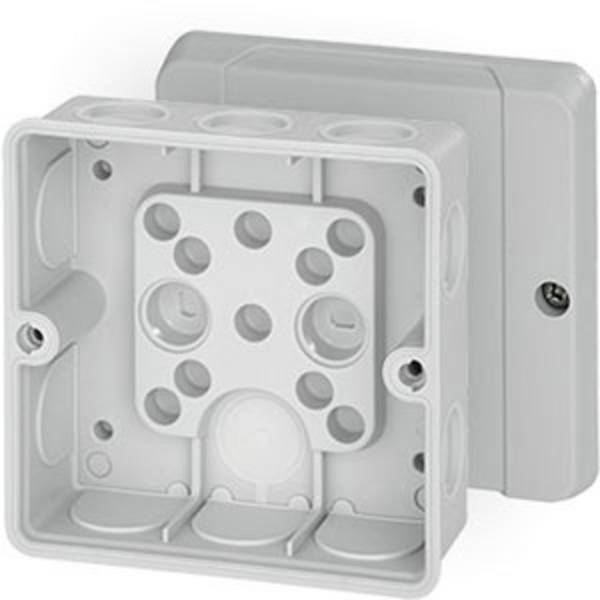

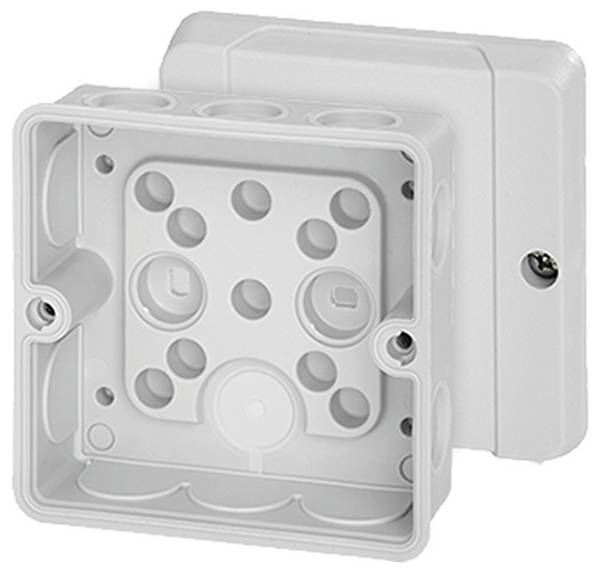

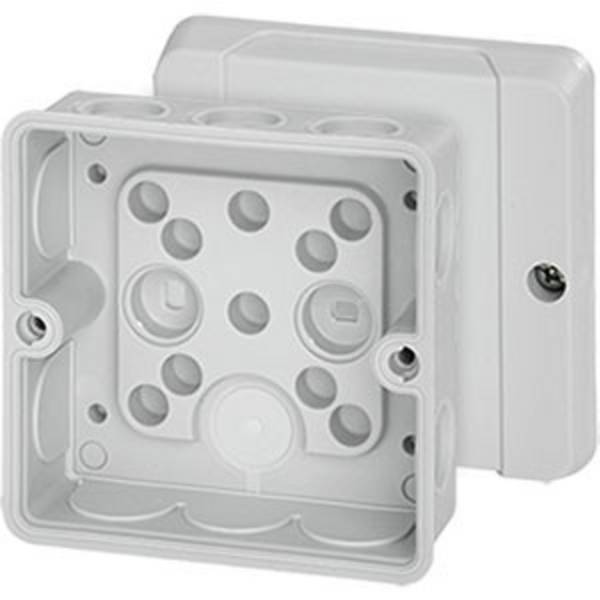

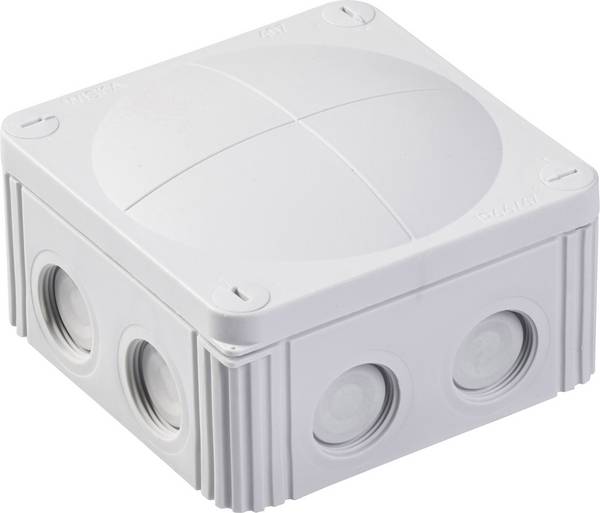

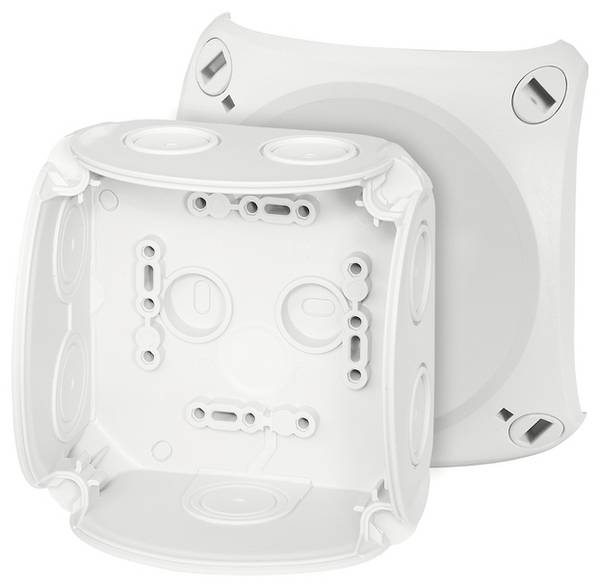

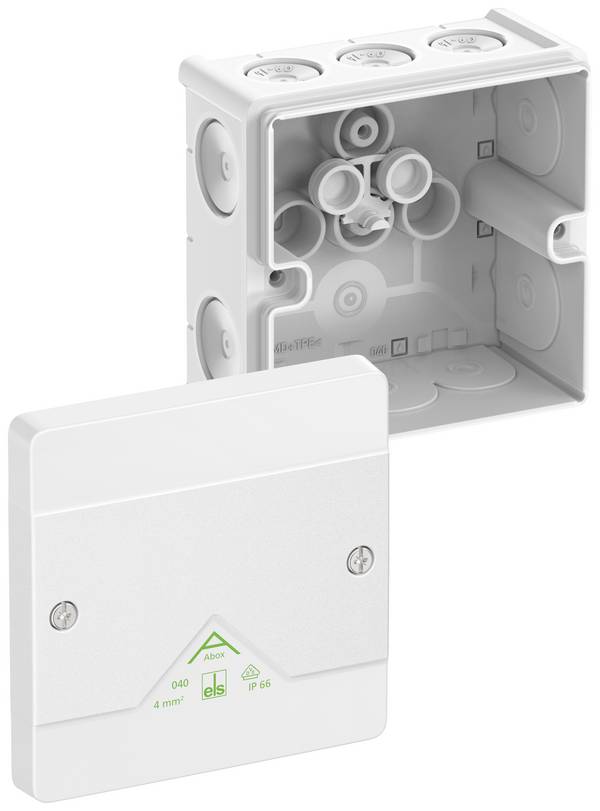

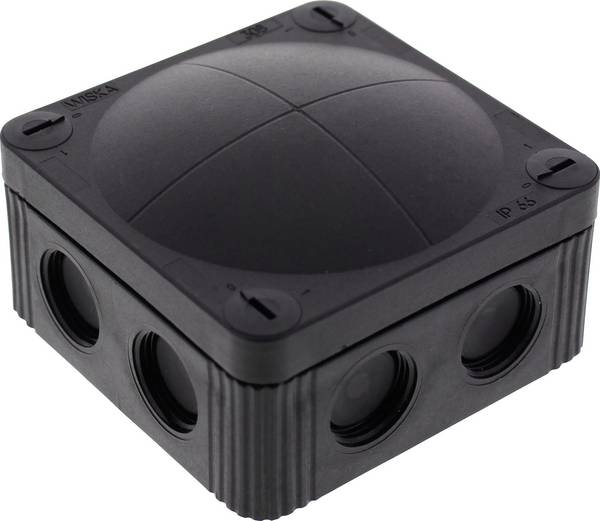

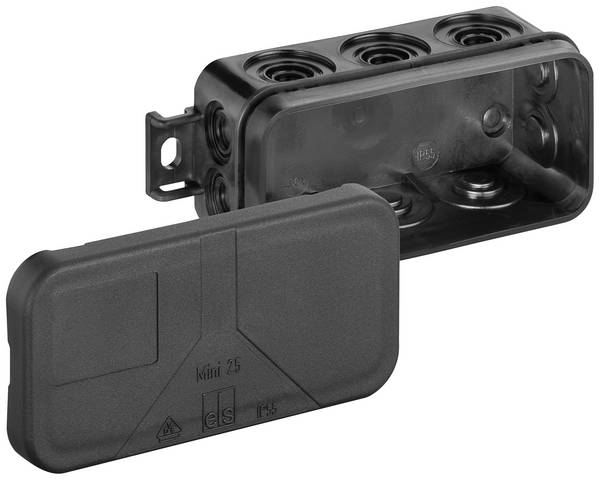

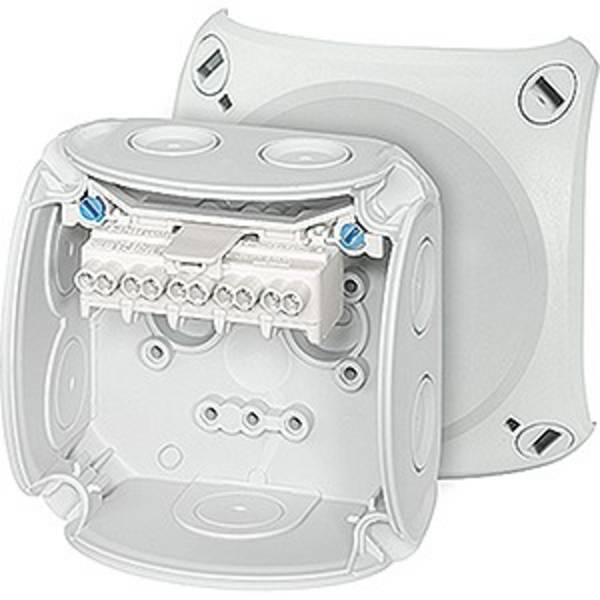

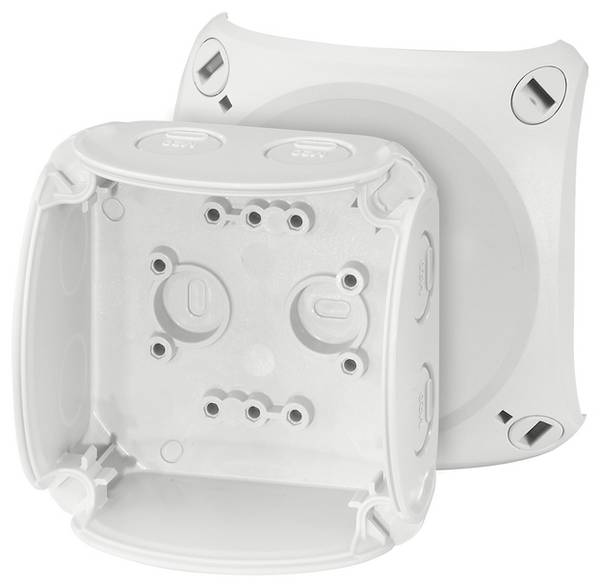

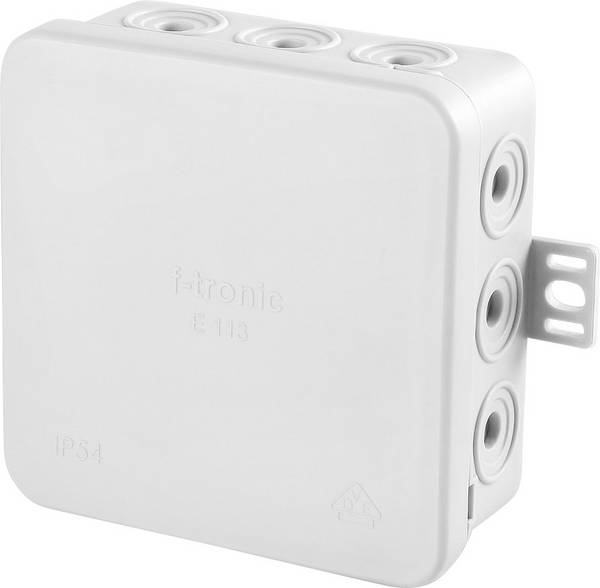

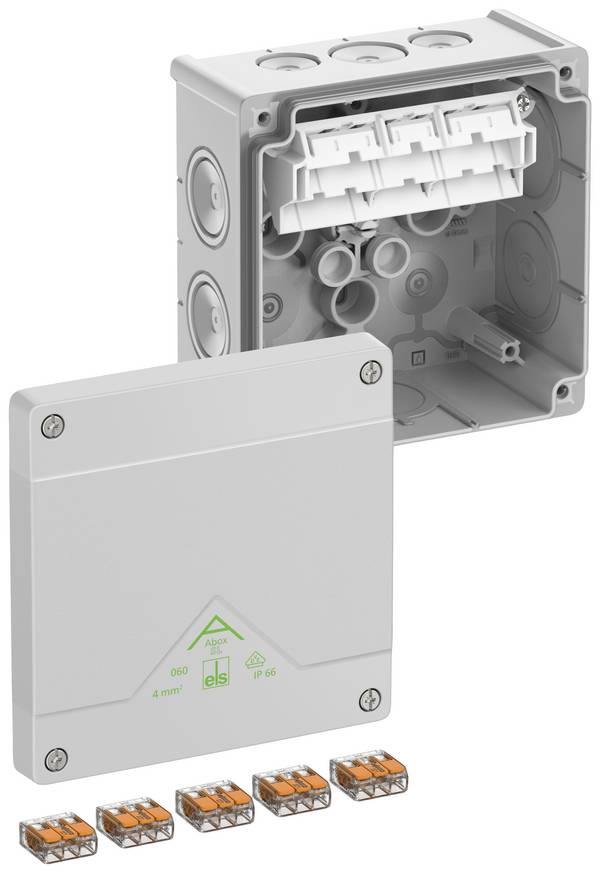

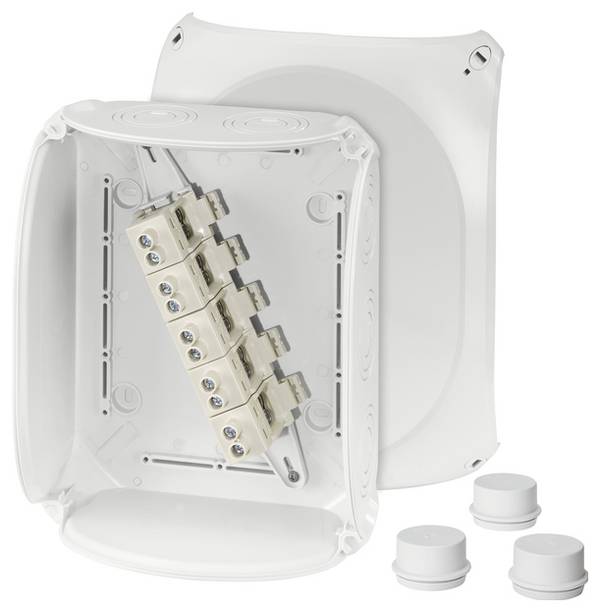

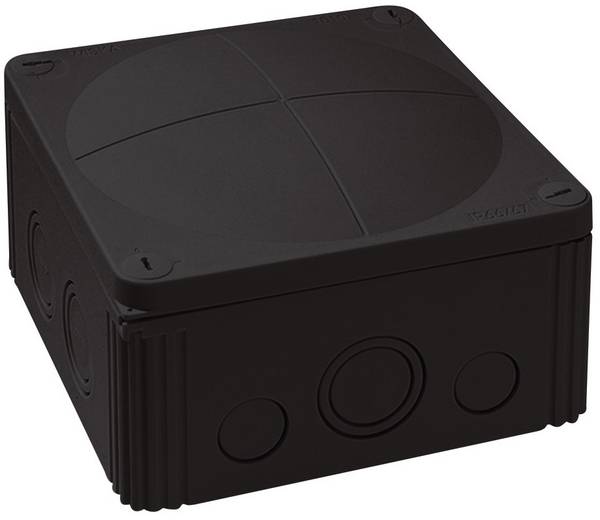

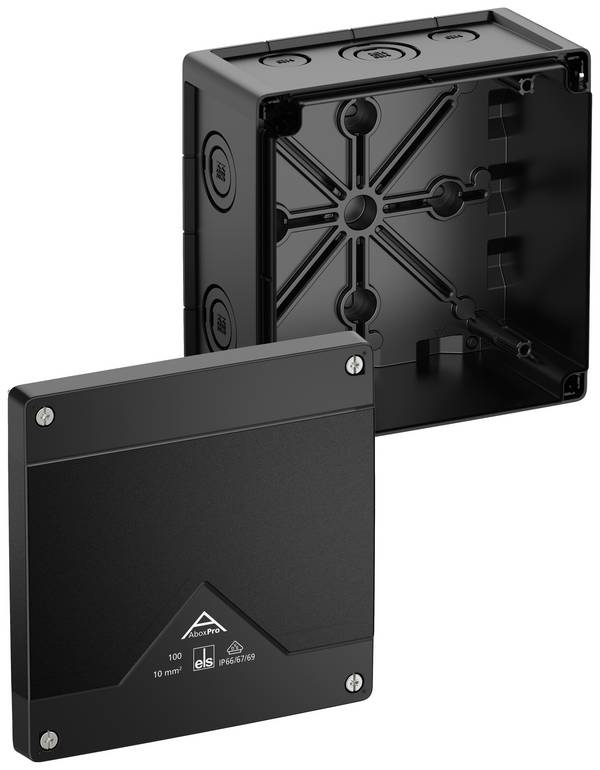

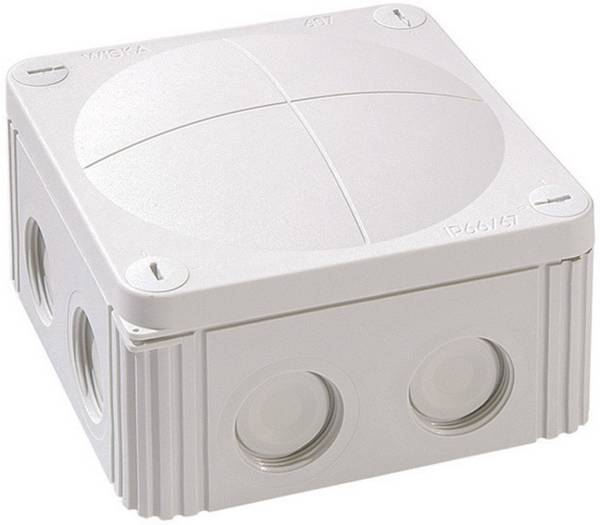

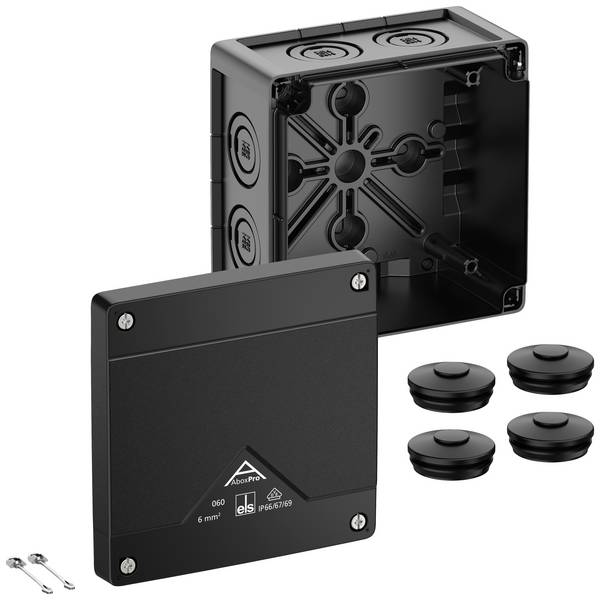

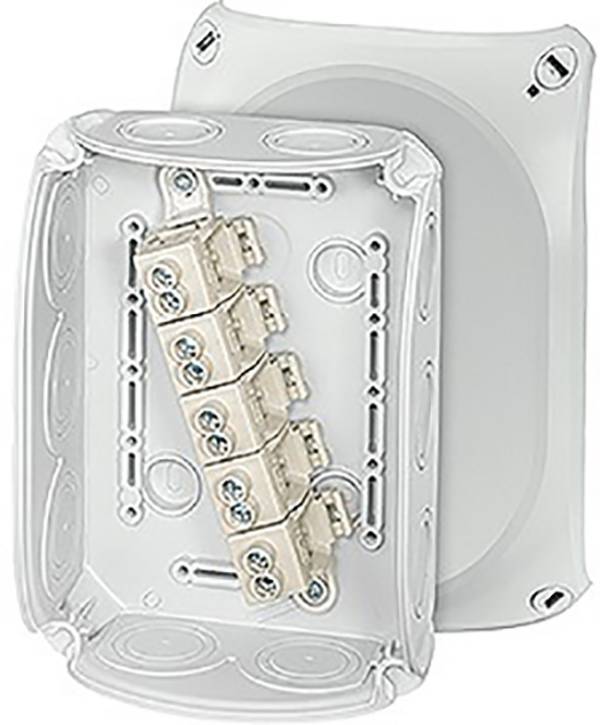

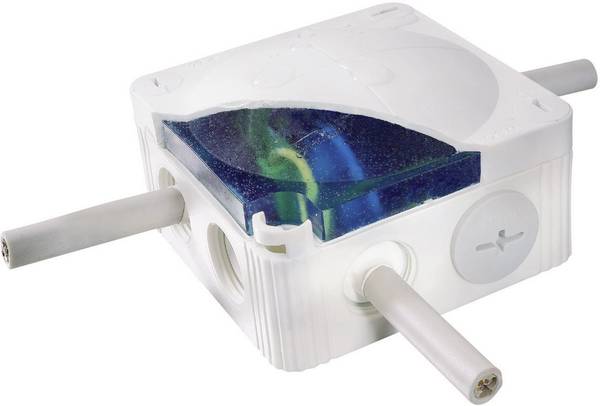

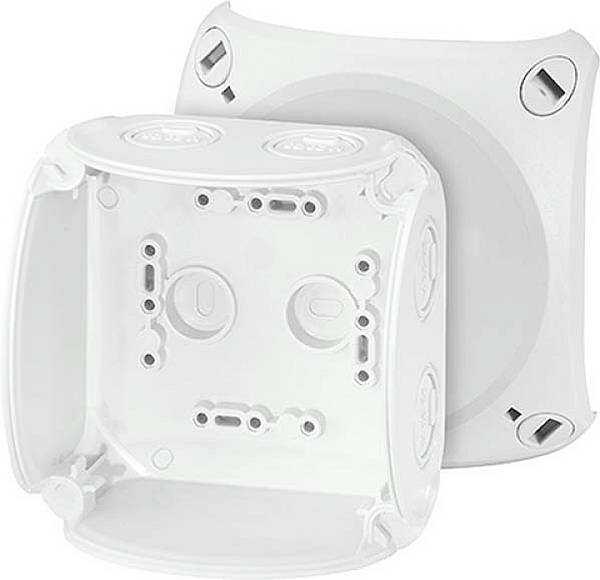

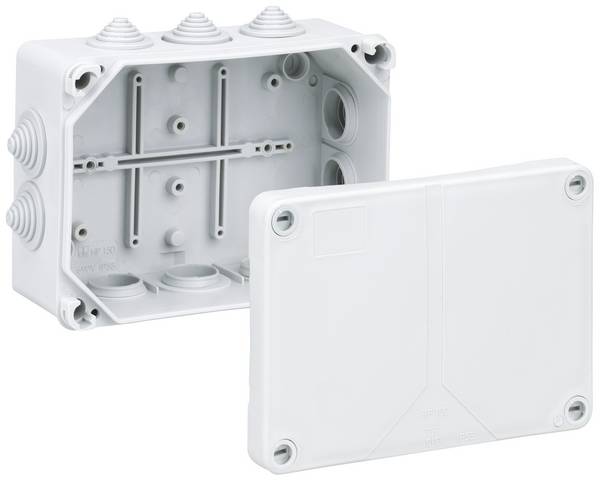

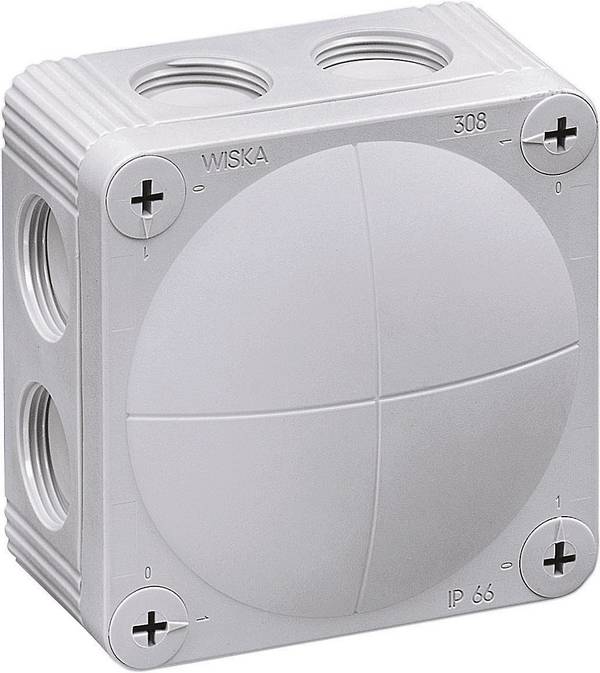

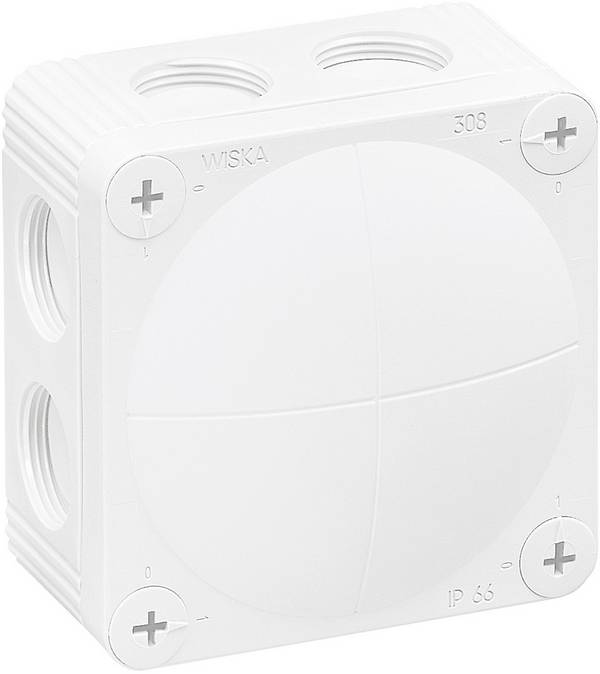

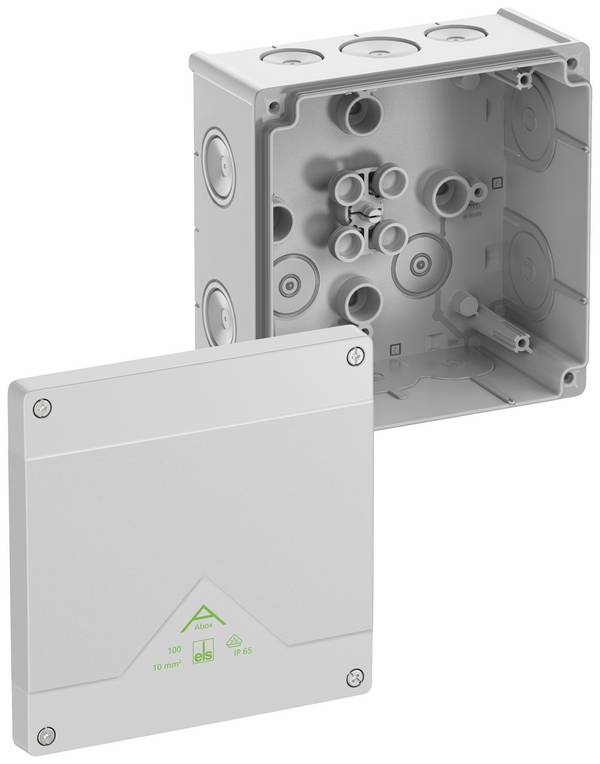

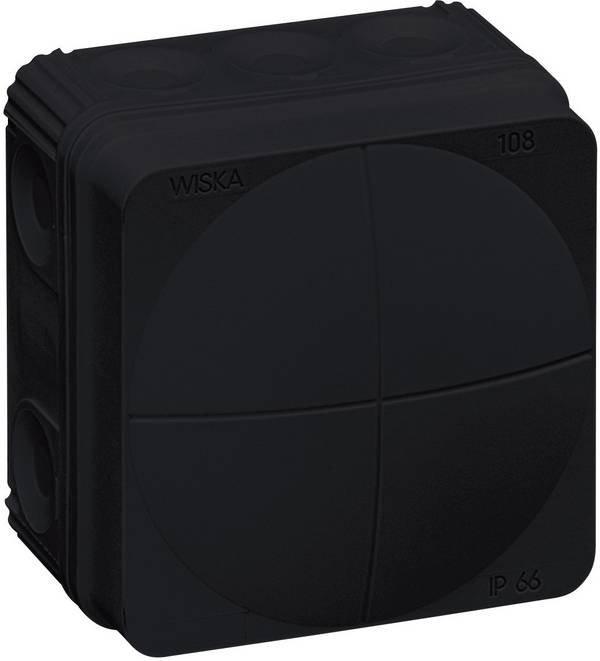

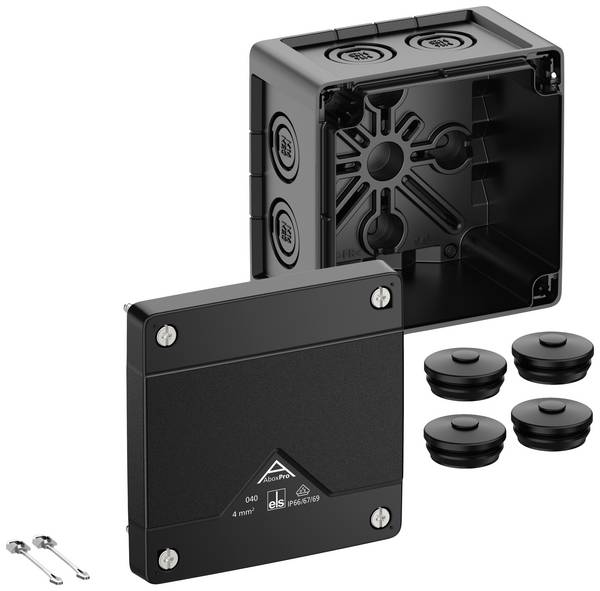

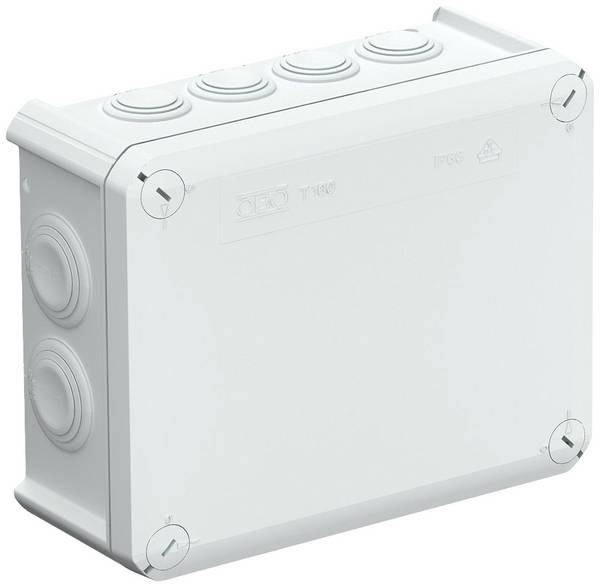

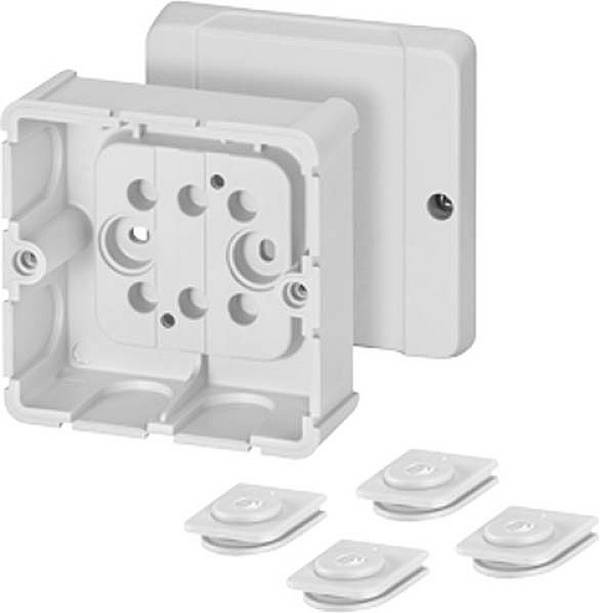

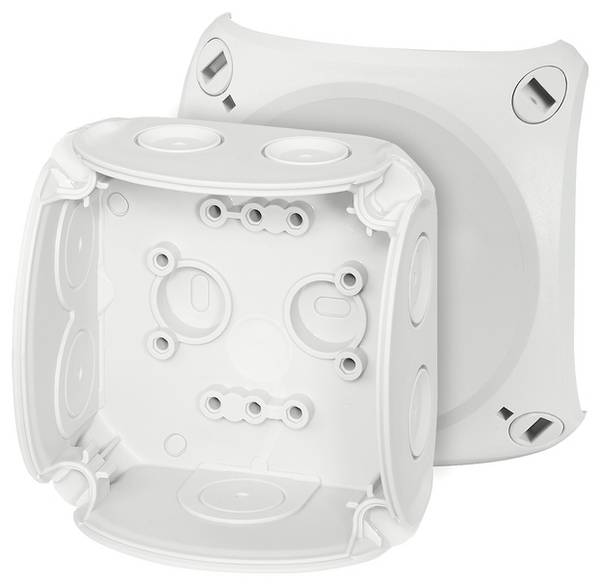

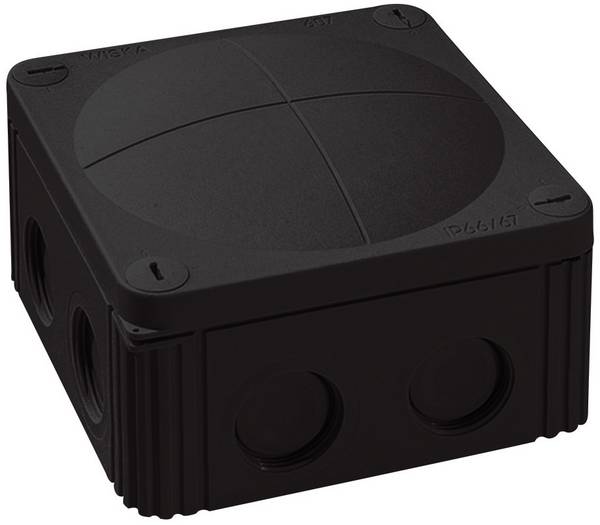

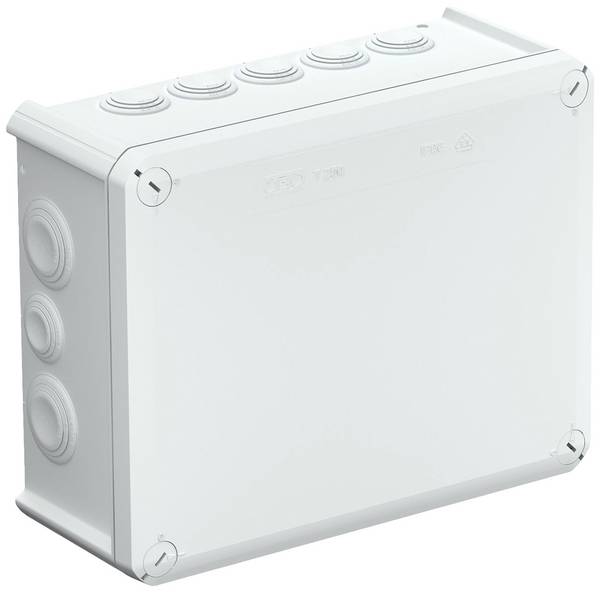

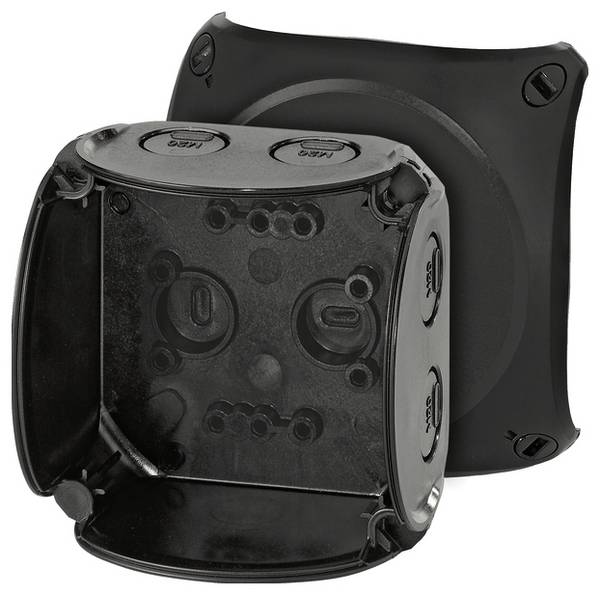

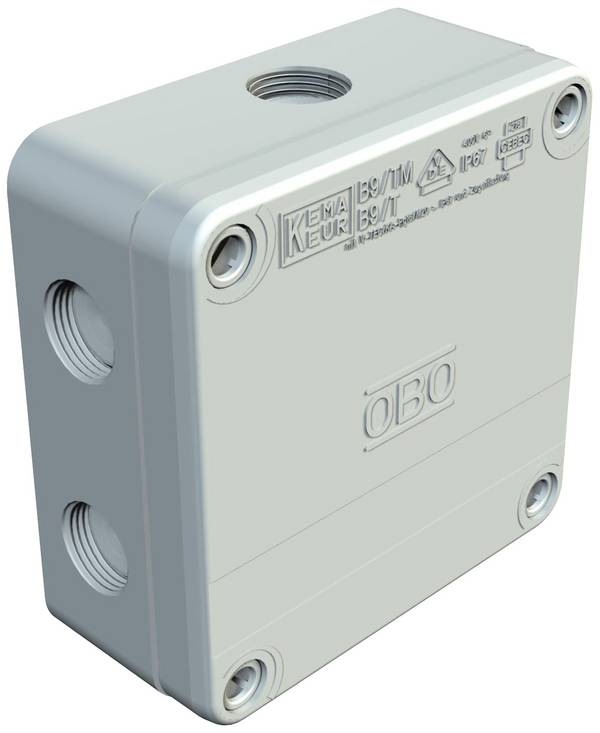

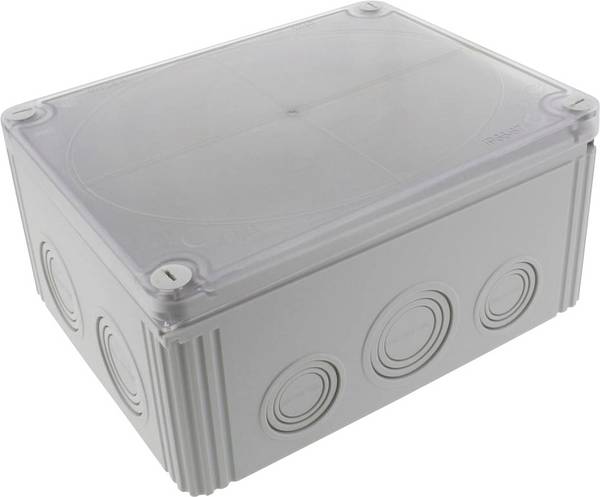

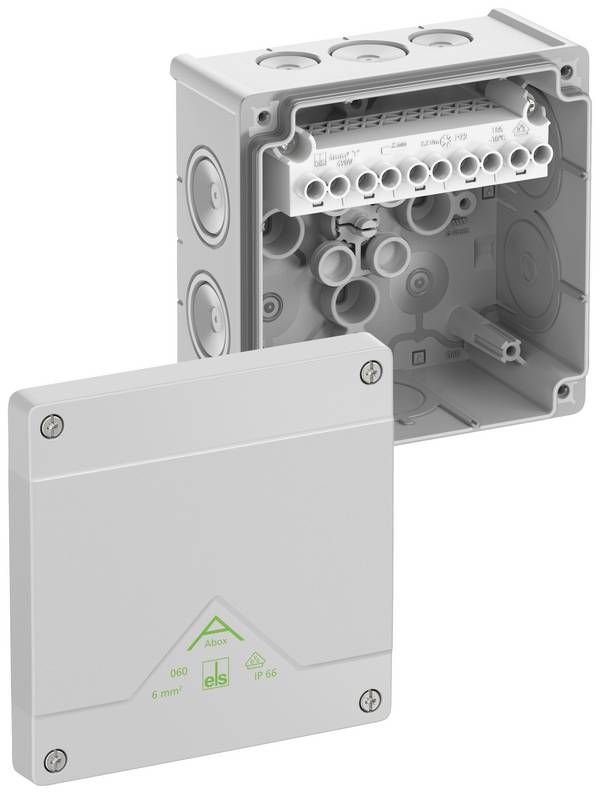

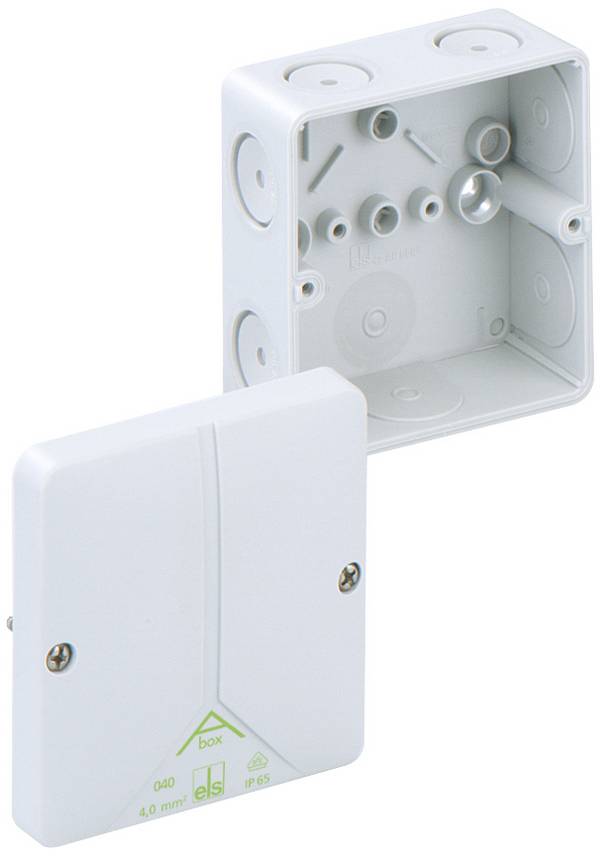

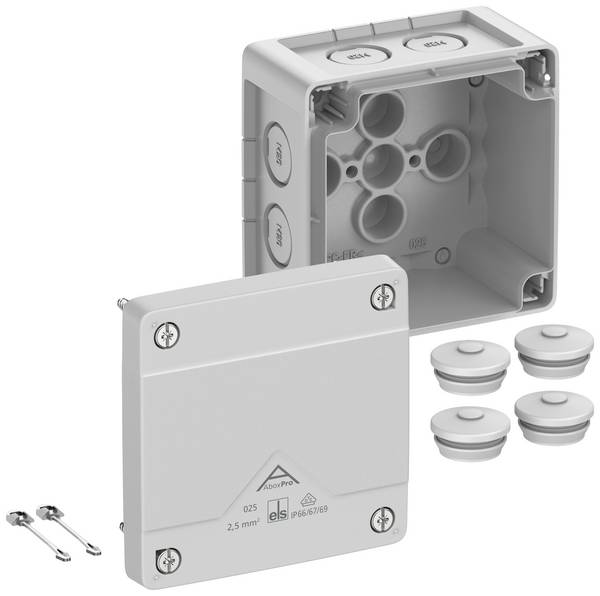

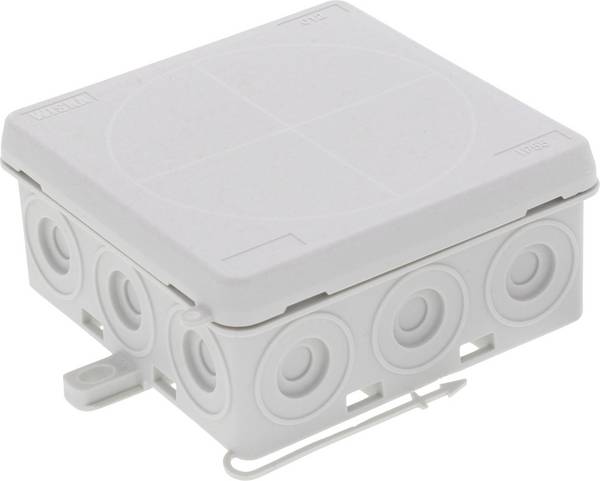

Ein wesentliches Auswahlkriterium für Abzweigdosen und Abzweigkästen, die in Feuchträumen Verwendung finden, ist die Schutzart. Am wichtigsten ist, dass geltende Vorschriften eingehalten werden und kein Abzweiger mit geringerer Schutzart verwendet wird als gefordert. Umgekehrt ist es kein Problem, ein Modell mit einer höheren Schutzart als der verlangten zu nutzen. Was die Abdichtung der Kabeleinführungen betrifft, sind Abzweigdosen mit selbstdichtenden Membranen besonders empfehlenswert, weil sie am komfortabelsten zu handhaben sind. Zwar besteht die Möglichkeit, die Kabeldurchführungen mithilfe von Vergussmasse abzudichten, der Aufwand ist jedoch deutlich höher.

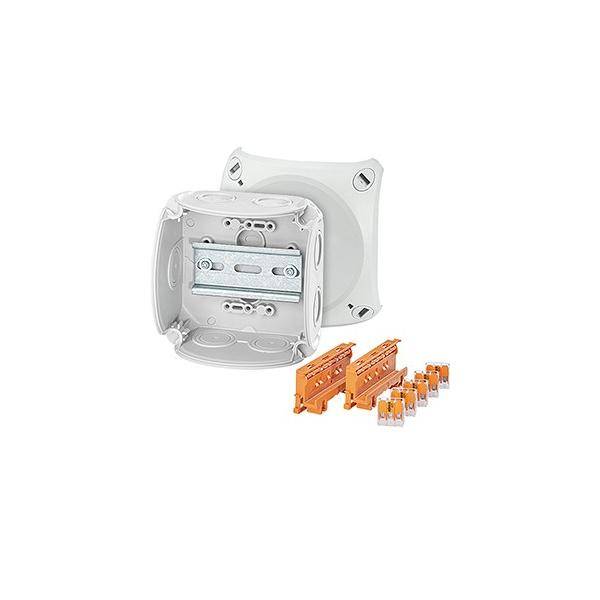

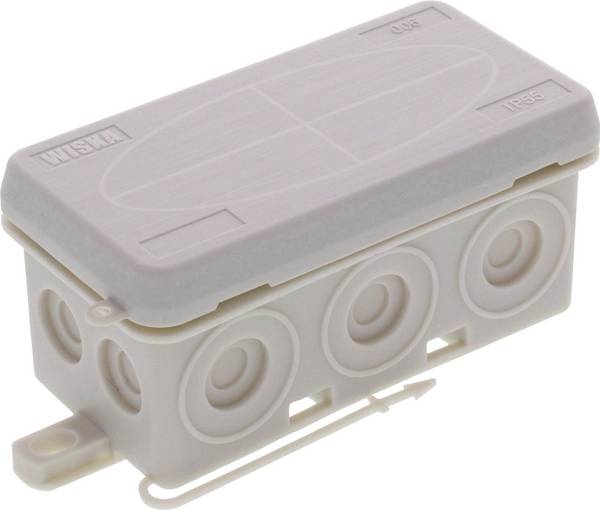

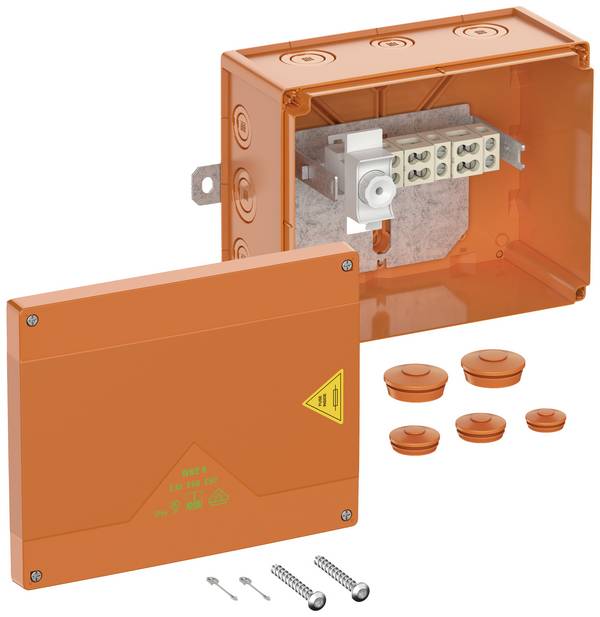

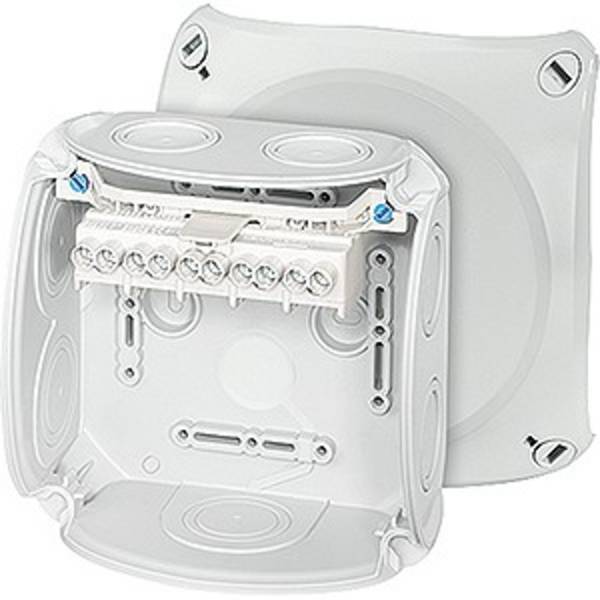

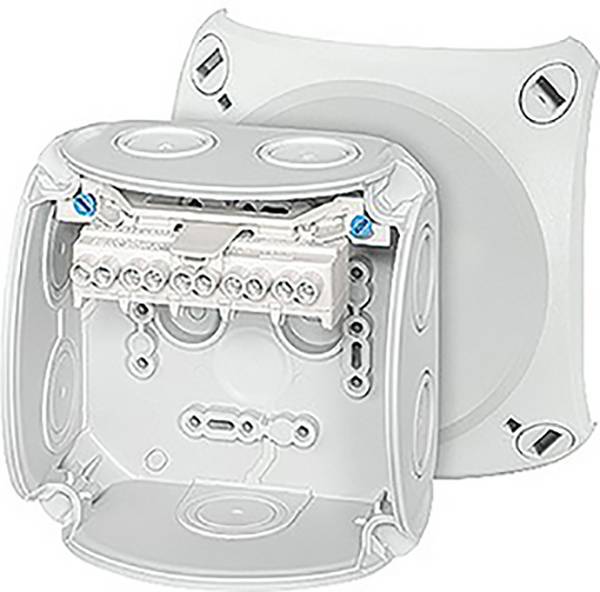

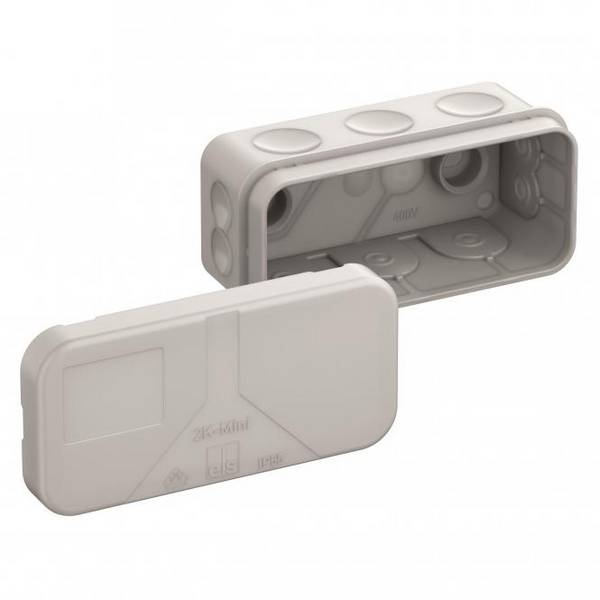

Des Weiteren ist darauf zu achten, dass der Abzweiger die erforderliche Anzahl an Abzweigungen bzw. Kabeleinführungen bereithält, für den Aderquerschnitt ausgelegt ist und ausreichend viele Klemmen aufnehmen kann. Die Baugröße spielt ebenfalls eine Rolle. Kleine Aufputz-Abzweigdosen und -Abzweigkästen haben den Vorteil, dass sie sich dezenter an der Wand anbringen lassen als größere Modelle, was der Raumästhetik zugutekommt. Im Fall einer Unterputzmontage muss man keine großen Löcher bohren, was ebenfalls vorteilhaft ist. Aber: Je kleiner eine Abzweigdose oder ein Abzweigkasten ist, desto weniger Platz steht für Anschlussarbeiten zur Verfügung. Ideale Installationsbedingungen bieten Abzweigdosen mit vergrößertem Innenraum. Hier fällt es leichter, Klemmen und andere Elektronikkomponenten wie Sicherungen einzubauen.
