Druckluftfilter

Druckluft wird in der Regel aus Umgebungsluft erzeugt. Durch Ansaugung gelangt sie zu einem Kompressor, der sie quasi zusammenpresst und auf diese Weise ihren Druck und ihre Dichte erhöht. Charakteristisch für atmosphärische Luft ist ein gewisser Anteil an Feuchtigkeit. Darüber hinaus kann sie Öl-Aerosole, Staubpartikel, Pollen, Mikroorganismen und andere Verunreinigungen enthalten.

Problematisch hieran ist, dass diese Bestandteile während der Kompression keineswegs verloren gehen. Im Gegenteil: Bei einer Verdichtung werden die Schmutzpartikel um ein Vielfaches konzentriert. Verunreinigungen in der Druckluft sind darüber hinaus nicht immer auf Verunreinigungen in der Umgebungsluft zurückzuführen, sondern können auch während des Verdichtungsprozesses entstehen. So ist es beispielsweise möglich, dass Schmieröl vom Kompressor oder Abriebpartikel ihren Weg in die Druckluft finden.

Gelangt feuchte und verunreinigte Druckluft in das System, kann das mehrerlei negative Auswirkungen haben. Zum einen besteht das Risiko, dass die pneumatische Anwendung selbst oder der nachgeschaltete Verbraucher korrodiert, verschmutzt oder Beschädigungen davonträgt, was zu Betriebsstörungen führen und den Produktionsprozess beeinträchtigen kann. Um dem vorzubeugen, sind regelmäßige Wartungen erforderlich.

Zum anderen kann ein eingeschränkt funktionierendes System einen unnötig hohen Energieverbrauch zur Folge haben. Darüber hinaus ist ein Qualitätsverlust des Endprodukts möglich, wenn es mit „kontaminierter“ Druckluft in Berührung kommt. All diese Risikofaktoren lassen sich eindämmen, wenn die Druckluft gefiltert wird. Das geschieht mithilfe von Druckluftfiltern. Die Filtration ist ein wesentlicher Schritt in der Druckluftaufbereitung. Sie dient dazu, eine bestimmte Druckluftqualität sicherzustellen, die für manche Anwendungen in der Pneumatik sogar vorgeschrieben ist.

Wichtig beim Kauf eines Druckluftfilters ist es, im Vorfeld genau zu definieren, welchen Grad an Druckluftreinheit das System erfordert und keinen leistungsstärkeren Filter zu verwenden als unbedingt nötig. Das hat folgenden Hintergrund: Druckluftfilter verbrauchen indirekt Energie, denn sie verursachen zwangsläufig einen Druckabfall im System, der durch den vorgeschalteten Kompressor wieder ausgeglichen werden muss. Je höher der Filtrationsgrad, desto mehr Energie muss der Kompressor für den Ausgleich des Druckabfalls beziehungsweise Differenzdrucks aufbringen. Zum Zweck des Energiesparens einen groben Filter zu verwenden, ist allerdings auch nicht sinnvoll: Gelangen zu viele Schmutzpartikel in das System, besteht die Gefahr, dass die darin befindlichen Komponenten schneller verschleißen. Aus diesem Grund ist es empfehlenswert, einen Filter auszuwählen, der den Anforderungen genügt und gleichzeitig den geringstmöglichen Differenzdruck verursacht.

Darüber hinaus ist darauf zu achten, dass der Betriebsdruck des Filters auf den im pneumatischen System herrschenden Druck abgestimmt ist. Gleiches gilt für die angegebene Maximal- und Minimaltemperatur, für die der Druckluftfilter ausgelegt ist.

Als praktisch erweisen sich Filter, die mit einem Differenzdruckmanometer ausgestattet sind. Differenzdruckmanometer messen Druckunterschiede im System und können somit auf eine mögliche Verstopfung des Filters hinweisen. Auf diese Weise lässt sich der Filterzustand ohne viel Aufwand überwachen.

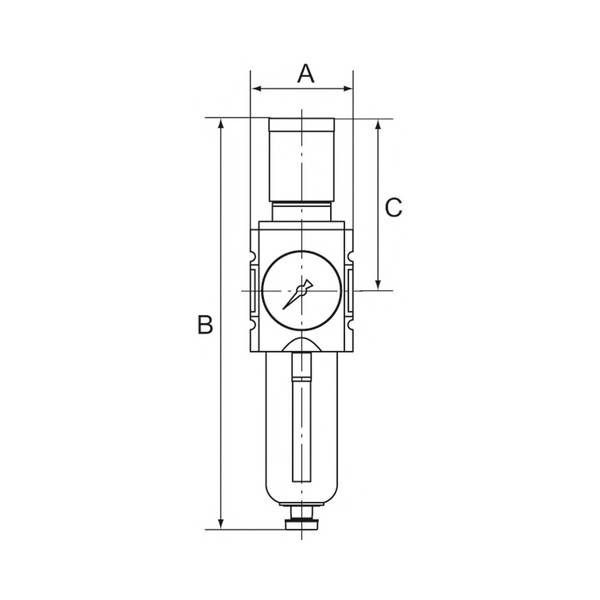

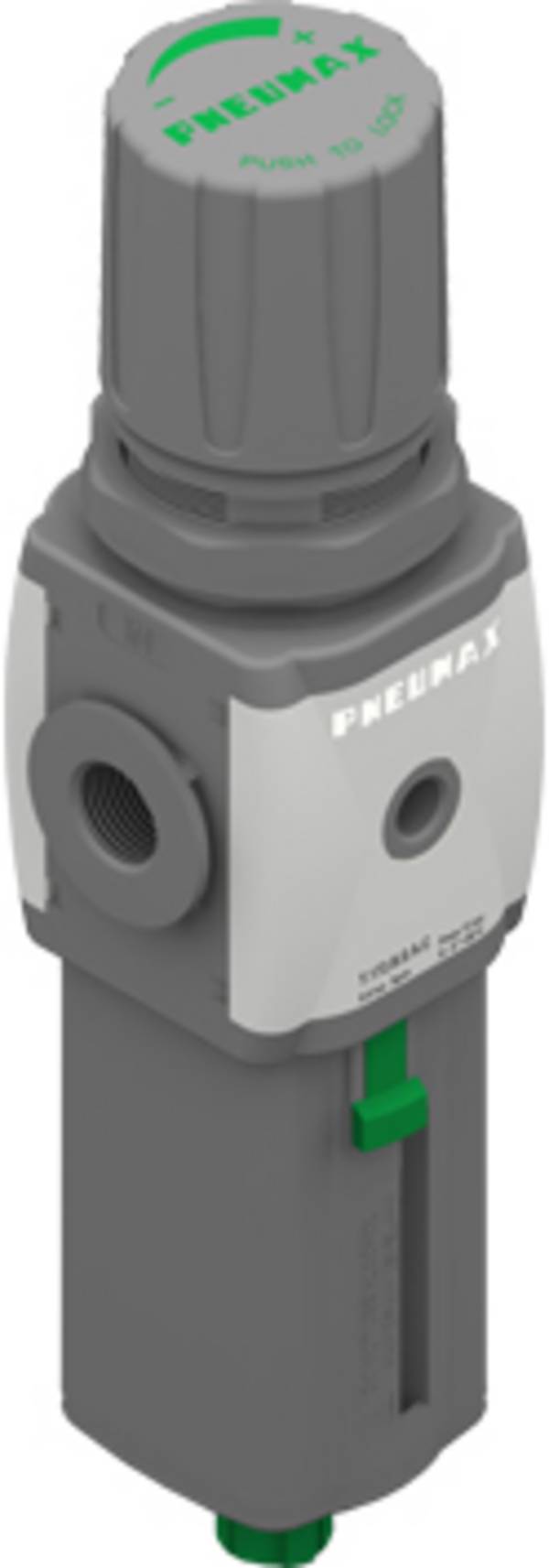

Gut zu wissen: Druckluftfilter werden auch in Druckreglern verbaut. Solche kombinierten Versionen nennt man Filterregelventile. Der Regler befindet sich im oberen Teil des Gehäuses und hat die Aufgabe, den Betriebsdruck im System zu regulieren und Druckschwankungen auszugleichen. Im unteren Teil ist der Filter integriert. Filterregler finden Sie in unserem Onlineshop bei den Druckluftventilen, Nützliches Zubehör für Ihr Druckluftsystem erhalten Sie ebenfalls bei uns.
