Hutschienen Montageschienen
2637 ErgebnisseDetails | Preis | Verfügbarkeit | Breite | Zertifizierungen | Länge | Verpackungsart | |
|---|---|---|---|---|---|---|---|
 1m = 5,04 €, zzgl. MwSt. 162 Stück auf Lager Sofort-Lieferung morgen | 35 mm | RoHS | 2000 mm | - | |||
4,08 € zzgl. MwSt. 133 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | RoHS | 387 mm | - | |||
-6% 1m = 6,30 €, zzgl. MwSt. 173 Sets auf Lager Sofort-Lieferung morgen | - | - | 2000 mm | - | |||
 MEAN WELL TS35/15-300 Hutschiene Stahl verzinkt 300 mm 1 St.Conrad Electronic 0,86 € 1m = 2,87 €, zzgl. MwSt. 112 Stück auf Lager Sofort-Lieferung morgen | 35 mm | RoHS | 300 mm | - | |||
1m = 4,62 €, zzgl. MwSt. 646 Stück auf Lager Sofort-Lieferung morgen | - | RoHS | 2000 mm | - | |||
3,17 € zzgl. MwSt. 115 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | RoHS | 187 mm | - | |||
 Abb. ähnlich 21,00 € 1m = 131,25 €, zzgl. MwSt. 10 Stück auf Lager Sofort-Lieferung morgen | - | RoHS | 160 mm | Piece | |||
 Spelsberg TK NS35-216 19821601 Hutschiene ungelocht Stahlblech 216 mm 1 St.One4Business Solutions GmbH 5,10 € zzgl. MwSt. 12 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | - | 216 mm | - | |||
zzgl. MwSt. 5 Stück auf Lager Lieferung Di., 29. Sep. | 34 mm | - | 284 mm | - | |||
 Spelsberg TK NS35-336 19833601 Hutschiene ungelocht Stahlblech 336 mm 1 St.One4Business Solutions GmbH 7,43 € zzgl. MwSt. 20 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | - | 336 mm | - | |||
 Abb. ähnlich 35,29 € 1m = 144,04 €, zzgl. MwSt. 9 Stück auf Lager Sofort-Lieferung morgen | - | RoHS | 245 mm | - | |||
 Spelsberg TK NS35-144 19814401 Hutschiene ungelocht Stahlblech 144 mm 1 St.One4Business Solutions GmbH 3,93 € zzgl. MwSt. 16 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | - | 144 mm | - | |||
2,79 € zzgl. MwSt. 37 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | RoHS | 80 mm | - | |||
5,37 € zzgl. MwSt. 18 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | RoHS | 487 mm | - | |||
6,34 € zzgl. MwSt. 9 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | RoHS | 587 mm | - | |||
 Fibox MIV 10 5514082 Hutschiene ungelocht Stahlblech 100 mm 1 St.Conrad Electronic -11% 1m = 37,00 €, zzgl. MwSt. 140 Stück auf Lager Sofort-Lieferung morgen | 35 mm | RoHS | 100 mm | - | |||
 Abb. ähnlich Siemens 5ST3738 5ST3738 Stiftsammelschiene 214 mm 1 St.One4Business Solutions GmbH 7,16 € zzgl. MwSt. 52 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 18 mm | RoHS | 214 mm | - | |||
- | RoHS | - | - | ||||
 MEAN WELL TS35/15-200 Hutschiene Stahl verzinkt 200 mm 1 St.Conrad Electronic 0,59 € 1m = 2,95 €, zzgl. MwSt. Bald verfügbar | 35 mm | RoHS | 200 mm | - | |||
10,52 € zzgl. MwSt. 99 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 40 mm | - | 250 mm | - | |||
1m = 24,95 €, zzgl. MwSt. 16 Stück auf Lager Sofort-Lieferung morgen | 35 mm | - | 283 mm | - | |||
 Fibox MIV 15 5514083 Hutschiene ungelocht Stahlblech 150 mm 1 St.Conrad Electronic -10% 1m = 35,33 €, zzgl. MwSt. 93 Stück auf Lager Sofort-Lieferung morgen | 35 mm | RoHS | 150 mm | - | |||
 Delock 66194 66194 Hutschiene Stahl 1000 mm 1 St.Conrad Electronic -6% 1m = 6,29 €, zzgl. MwSt. 96 Stück auf Lager Sofort-Lieferung morgen | 35 mm | - | 1000 mm | - | |||
1m = 24,01 €, zzgl. MwSt. 8 Sets auf Lager Sofort-Lieferung morgen | 500 mm | RoHS | 455 mm | - | |||
 Fischer 504468 Montageschiene 2000 mm 1 St.Conrad Electronic 1m = 48,32 €, zzgl. MwSt. 17 Stück auf Lager Lieferung Fr., 25. Sep. Min: 2 | - | - | 2000 mm | Piece | |||
 MEAN WELL TS35/15-150 Hutschiene Stahl verzinkt 150 mm 1 St.Conrad Electronic 0,43 € 1m = 2,87 €, zzgl. MwSt. Bald verfügbar | 35 mm | RoHS | 150 mm | - | |||
 Phoenix Contact ME 6,2 TBUS-2 1,5/5-ST-3,81 GY 2695439 1 St.Conrad Electronic -14% zzgl. MwSt. 40 Stück auf Lager Sofort-Lieferung morgen | - | - | - | Piece | |||
1m = 29,42 €, zzgl. MwSt. 107 Stück auf Lager Sofort-Lieferung morgen | - | RoHS | 137 mm | - | |||
 -18% 3,35 € 2,76 € zzgl. MwSt. 18 Stück auf Lager Sofort-Lieferung morgen | 105 mm | - | 104 mm | Piece | |||
173,68 € zzgl. MwSt. 30 Sets auf Lager Sofort-Lieferung Do., 24. Sep. | 40.00 mm | - | 3 m | - | |||
 Spelsberg TK NS35-106 19810601 Hutschiene ungelocht Stahlblech 106 mm 1 St.One4Business Solutions GmbH 3,41 € zzgl. MwSt. 16 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | - | 106 mm | - | |||
 Abb. ähnlich 1m = 8,40 €, zzgl. MwSt. 17 Sets auf Lager Sofort-Lieferung morgen | 20 mm | RoHS | 2 m | - | |||
 Spelsberg AK NS35-216 79503001 Hutschiene gelocht Stahlblech 216 mm 1 St.One4Business Solutions GmbH 6,29 € zzgl. MwSt. 14 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | - | 216 mm | - | |||
 Delock 65991 65991 Hutschiene Aluminium 48.1 mm 1 St. BagConrad Electronic -5% 1m = 157,29 €, zzgl. MwSt. Lieferung Mi., 30. Sep. | 27 mm | - | 48.1 mm | Bag | |||
-12% 1m = 13,44 €, zzgl. MwSt. 5 Stück auf Lager Lieferung Mo., 28. Sep. Min: 10Vielfache: 10 | 35 mm | RoHS | 2000 mm | - | |||
 Phoenix Contact Hutprofil-Tragschiene NS 35/7,5 Perf 2mOne4Business Solutions GmbH 11,47 € zzgl. MwSt. 22 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | - | 2000 mm | Piece | |||
 Fibox MIV 5 5514081 Hutschiene ungelocht Stahlblech 50 mm 1 St.Conrad Electronic -10% 1m = 58,00 €, zzgl. MwSt. 2405 Stück auf Lager Sofort-Lieferung morgen | 35 mm | RoHS | 50 mm | - | |||
1m = 7,98 €, zzgl. MwSt. 99 Stück auf Lager Sofort-Lieferung morgen | - | RoHS | 2000 mm | - | |||
 Delock 66192 66192 Hutschiene Stahl 250 mm 1 St. BoxConrad Electronic -6% 1m = 15,08 €, zzgl. MwSt. 87 Stück auf Lager Sofort-Lieferung morgen | 35 mm | - | 250 mm | Box | |||
 1m = 7,98 €, zzgl. MwSt. 37 Stück auf Lager Sofort-Lieferung morgen | - | RoHS | 2000 mm | - | |||

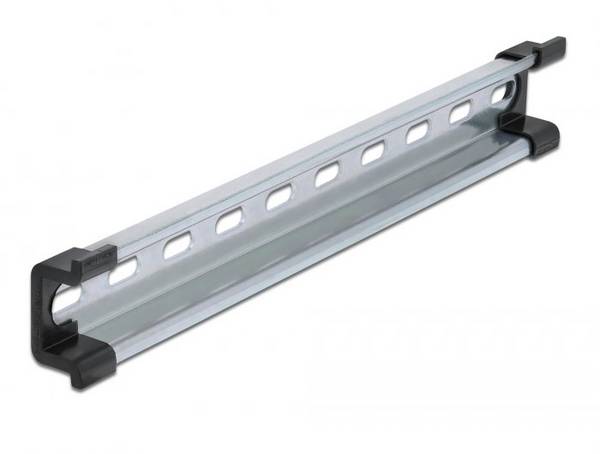

 Delock 66198 66198 Hutschiene Stahl 250 mm 1 St.Conrad Electronic 1m = 20,12 €, zzgl. MwSt. Lieferung Mi., 30. Sep. | 35 mm | - | 250 mm | - | |||
 Abb. ähnlich Siemens 3RV1915-1CB Sammelschiene 1 St.One4Business Solutions GmbH 12,21 € zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | RoHS | 174.2 mm | - | |||
1m = 9,90 €, zzgl. MwSt. 154 Sets auf Lager Lieferung Fr., 25. Sep. | - | RoHS | 495 mm | - | |||
8,12 € zzgl. MwSt. 60 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | - | - | 2000 mm | Single | |||
 Abb. ähnlich Fibox EKV 50 3770699 Hutschiene ungelocht Stahlblech 500 mm 1 St.Conrad Electronic -10% 1m = 27,00 €, zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | RoHS | 500 mm | - | |||

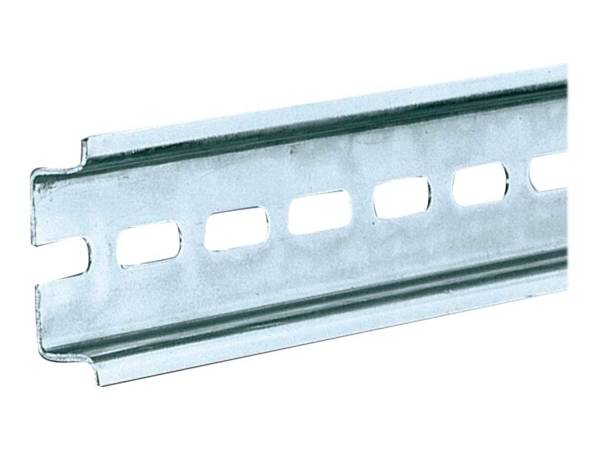

 Rittal SZ - Rack-Schiene - 28.7 cm (Packung mitAutomation24 3,76 € zzgl. MwSt. 154 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | - | 287 mm | - | |||

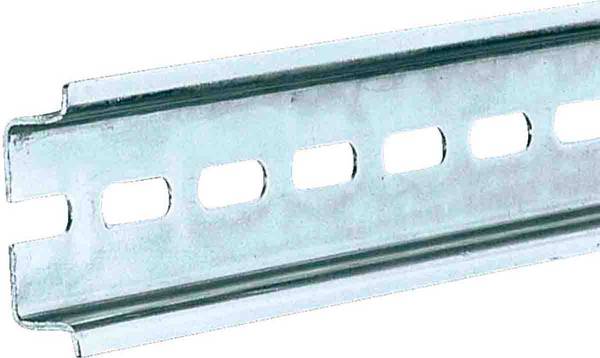

 Rittal SZ 2314.000 Stahl Silber 10 Stueck eAutomation24 2,58 € zzgl. MwSt. 152 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | - | 137 mm | - | |||
1m = 32,01 €, zzgl. MwSt. 36 Stück auf Lager Sofort-Lieferung morgen | 35 mm | - | 144 mm | - | |||
19,83 € zzgl. MwSt. 40 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 5 mm | - | 750 mm | - | |||
28,76 € zzgl. MwSt. 85 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 5 mm | - | 495 mm | - | |||

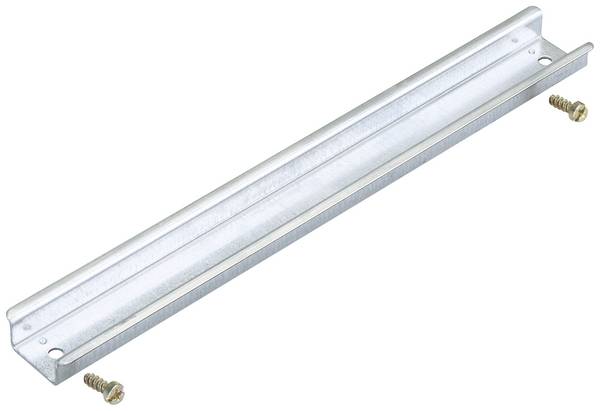

 Spelsberg GNS 003 07400301 Hutschienenbausatz verstellbar Stahlblech 270 mm 1 St.Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 5,27 € zzgl. MwSt. 11 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | - | 270 mm | - | |||
11,06 € zzgl. MwSt. 35 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 5 mm | - | 250 mm | - | |||

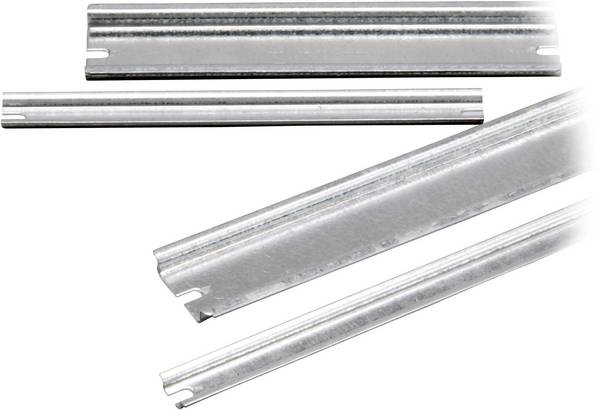

 Fibox DR 210 5518027 Hutschiene ungelocht Stahlblech 210 mm 1 St.Conrad Electronic -10% 1m = 25,71 €, zzgl. MwSt. 77 Stück auf Lager Sofort-Lieferung morgen | 35 mm | RoHS | 210 mm | - | |||
 Abb. ähnlich Siemens 5ST3654 5ST3654 Stiftsammelschiene Kupfer 210 mm 1 St.One4Business Solutions GmbH 12,13 € zzgl. MwSt. 28 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 11 mm | RoHS | 210 mm | - | |||

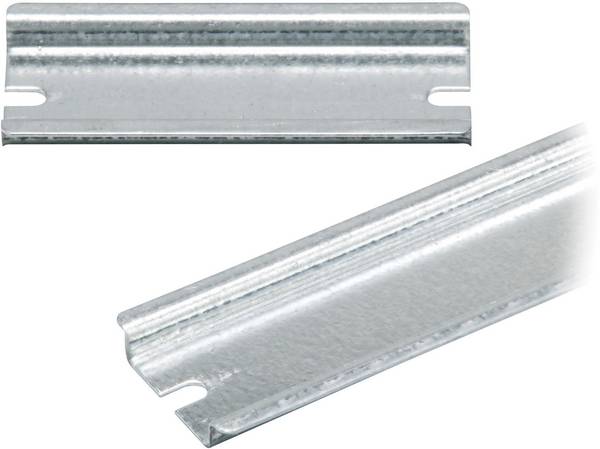

 Abb. ähnlich Fibox FM-3 8524033 Hutschiene Stahl 200 mm 1 St.Conrad Electronic -10% 1m = 41,00 €, zzgl. MwSt. 24 Stück auf Lager Sofort-Lieferung morgen | 35 mm | RoHS | 200 mm | - | |||
 Fischer 504470 Montageschiene 2000 mm 1 St.Conrad Electronic 1m = 56,72 €, zzgl. MwSt. 6 Stück auf Lager Lieferung Fr., 25. Sep. Min: 2 | - | - | 2000 mm | Single | |||
 HKL Tragschiene gelocht 536LO/1One4Business Solutions GmbH 4,22 € zzgl. MwSt. 23 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | - | 1000 mm | - | |||
-8% 1m = 16,65 €, zzgl. MwSt. 33 Stück auf Lager Sofort-Lieferung morgen | 600 mm | RoHS | 555 mm | - | |||
18,50 € zzgl. MwSt. 16 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | - | 206 mm | - | |||
1m = 7,14 €, zzgl. MwSt. 45 Sets auf Lager Sofort-Lieferung morgen | - | - | 2000 mm | - | |||
1m = 28,91 €, zzgl. MwSt. 31 Stück auf Lager Sofort-Lieferung morgen | 35 mm | - | 184 mm | - | |||
 Abb. ähnlich Fibox CHM-3 8524031 Hutschiene Stahl 110 mm 1 St.Conrad Electronic -9% 1m = 40,91 €, zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | RoHS | 110 mm | - | |||
8,13 € zzgl. MwSt. 76 Stück auf Lager Sofort-Lieferung morgen | 35 mm | - | 482 mm | - | |||

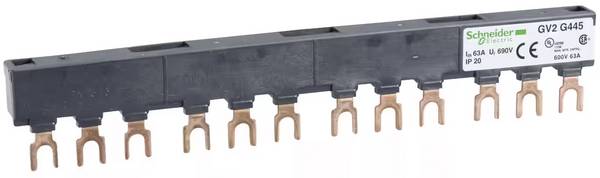

 Schneider Electric GV2G445 GV2G445 Drehstrom-Sammelschiene 4-fach 179 mm 1 St. SingleOne4Business Solutions GmbH 15,94 € zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 179 mm | - | 179 mm | Single | |||
 Abb. ähnlich Fibox ARM 0808 9820002 Hutschiene ungelocht Stahlblech 65 mm 1 St.Conrad Electronic 1m = 21,54 €, zzgl. MwSt. 91 Stück auf Lager Sofort-Lieferung morgen Min: 2 | 15 mm | RoHS | 65 mm | - | |||
 Abb. ähnlich 1m = 12,18 €, zzgl. MwSt. 75 Sets auf Lager Lieferung Mo., 28. Sep. | 35 mm | - | 1000 mm | - | |||
14,61 € zzgl. MwSt. 100 Stück auf Lager Lieferung Mi., 30. Sep. | - | - | - | - | |||
5,00 € zzgl. MwSt. 50 Stück auf Lager Lieferung Fr., 25. Sep. | - | - | - | Piece | |||
-9% 1m = 18,44 €, zzgl. MwSt. 51 Stück auf Lager Sofort-Lieferung morgen | - | RoHS | 455 mm | - | |||
 ABB PS-END 0 2CDL200001R0004 Endkappe 6 mm 1 St.Conrad Electronic 2,09 € zzgl. MwSt. 20 Stück auf Lager Sofort-Lieferung morgen | - | - | 6 mm | - | |||
 2 Mtr. OBO Bettermann Hutschiene 2069 2M GTPLHermann Müller Elektrogrosshandel GmbH zzgl. MwSt. 449 Stück auf Lager Sofort-Lieferung morgen | 35 mm | - | 2000 mm | - | |||
 Abb. ähnlich Fibox ARM 0610 9820005 Hutschiene ungelocht Stahlblech 88 mm 1 St.Conrad Electronic 1m = 17,05 €, zzgl. MwSt. 9 Stück auf Lager Sofort-Lieferung morgen | 15 mm | RoHS | 88 mm | - | |||

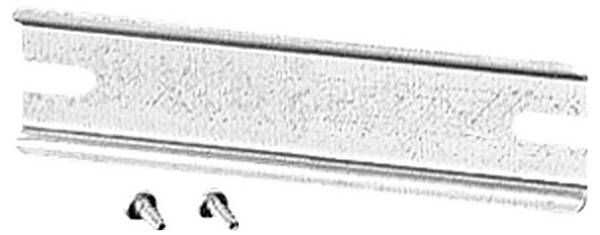

 Hensel DK TS 16 62000126 Tragschiene Stahl 175 mm 1 St.One4Business Solutions GmbH 5,44 € zzgl. MwSt. 31 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 175 mm | - | 175 mm | Piece | |||
1m = 31,72 €, zzgl. MwSt. 33 Stück auf Lager Sofort-Lieferung morgen | 35 mm | RoHS | 87 mm | - | |||
22,46 € zzgl. MwSt. 58 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 215 mm | - | 215 mm | Piece | |||
 Abb. ähnlich 62,00 € 1m = 62,00 €, zzgl. MwSt. 67 Stück auf Lager Lieferung Mo., 28. Sep. | 25.5 mm | RoHS | 1 m | - | |||
 Rittal 9635091 9635.091 Befestigungssatz 1 St.Conrad Electronic zzgl. MwSt. 3 Stück auf Lager Lieferung Fr., 25. Sep. | - | - | - | - | |||
 1m = 13,20 €, zzgl. MwSt. 141 Sets auf Lager Lieferung Fr., 25. Sep. | 30 mm | RoHS | 955 mm | Piece | |||
1m = 12,36 €, zzgl. MwSt. 23 Stück auf Lager Sofort-Lieferung morgen | 1.200 mm | RoHS | 1155 mm | - | |||

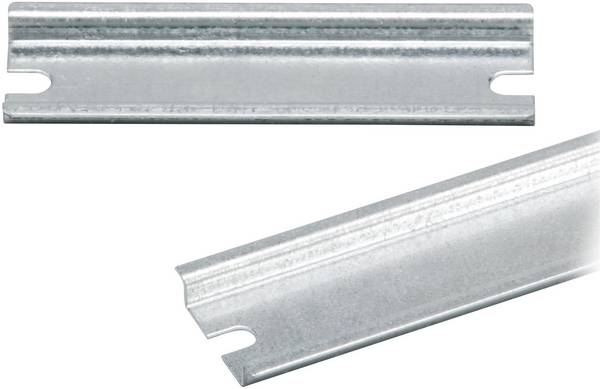

 Fibox EKIV 37 4712128 Hutschiene ungelocht Stahlblech 366 mm 1 St.Conrad Electronic -10% 1m = 37,16 €, zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 35 mm | RoHS | 366 mm | - | |||
 ABB PS-END3.1 2CDL200001R3002 Endkappe 1 St. PieceConrad Electronic -17% 1,50 € 1,25 € zzgl. MwSt. 18 Stück auf Lager Lieferung Fr., 25. Sep. | - | - | - | Piece | |||

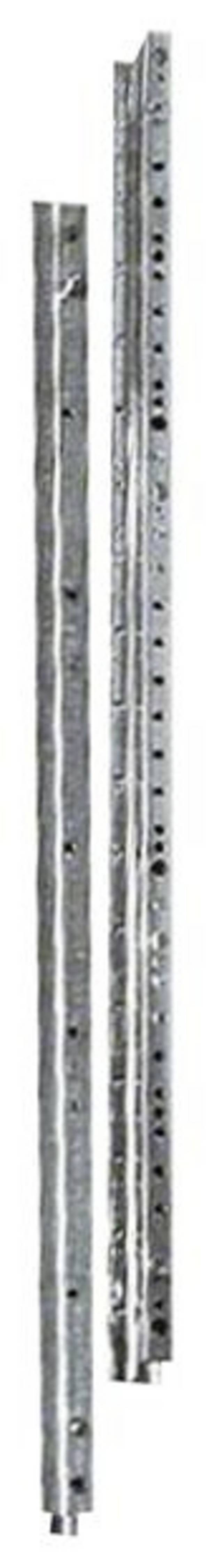

 Hager UN04A UN04A Tragschiene Stahl 600 mm 1 St.Netzwerkartikel.de 44,65 € zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung morgen | 26.20 mm | - | 600 mm | - | |||
 Hebotec Sammelschiene 10 x 3 1046-001B Sammelschiene 1000 mm 1 St.Conrad Electronic 1m = 22,68 €, zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung morgen | 10 mm | - | 1000 mm | - | |||
 Stiftsammelschiene, 16mm2 Anschluss: 2x3X (1-phasig+N) berührungssicherMultiTech Trading GmbH 134,99 € zzgl. MwSt. 100 Stück auf Lager Lieferung Mi., 7. Okt. | - | - | 210 mm | - | |||
 Rittal Board 160 A B 500 mm RiLine CompactOne4Business Solutions GmbH 94,59 € zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Do., 24. Sep. | 500 mm | - | - | Piece | |||
zzgl. MwSt. 5 Stück auf Lager Lieferung Mo., 28. Sep. | - | RoHS | 2000 mm | - | |||
1m = 37,69 €, zzgl. MwSt. 18 Stück auf Lager Sofort-Lieferung morgen | 35 mm | - | 108 mm | - | |||
 Striebel&John Kupferschiene ZX1016PF items GmbH 49,88 € zzgl. MwSt. 17 Stück auf Lager Lieferung Fr., 25. Sep. | 5 mm | - | 996 mm | - | |||
80,83 € zzgl. MwSt. 9 Stück auf Lager Sofort-Lieferung morgen | - | - | 530 mm | Piece | |||
 Striebel & John ZX21P30 16967375 Hutschiene Stahl 240 mm 30 St.Conrad Electronic 1m = 9,10 €, zzgl. MwSt. Lieferung Mo., 5. Okt. | - | - | 240 mm | - | |||
Ratgeber
Kaum ein Schaltschrank kommt ohne sie aus: Hutschienen und Tragschienen, oft auch als DIN- oder Profilschienen bezeichnet, ermöglichen die sichere Befestigung elektrischer Steuerungsprodukte.
Tragschienen gibt es in verschiedenen Größen und Materialien, darunter in erster Linie Metalle wie Aluminium, verzinkter Stahl und Edelstahl, gelocht und ungelocht.
Sie lassen sich zum Anbringen von Schutzschaltern, Relais, Klemmenleisten, Netzteilen, Schützen und anderen elektrischen Einbaugeräten verwenden.
Hier erfahren Sie, wie diese Schienen konstruiert sind und worauf bei der Hutschienenmontage zu achten ist.
Der Begriff DIN leitet sich von den ursprünglichen, vom Deutschen Institut für Normung veröffentlichten Spezifikationen ab, die inzwischen als europäische und internationale Normen übernommen wurden.
Das ursprüngliche Konzept wurde 1928 in Deutschland entwickelt und umgesetzt und in den 1950er Jahren zu den heutigen Normen weiterentwickelt.
DIN-Schienen dienen ausschließlich der mechanischen Unterstützung von elektrischen Geräten und nicht als verbindendes oder leitendes Element innerhalb eines größeren elektrischen Systems.
Es sind somit keine Stromschienen, obwohl sie in bestimmten Szenarien die Rolle einer Erdungssammelschiene übernehmen können.
Die Vorteile eines Schienensystems für die Montage von Hardwarekomponenten sind zahlreich, hier die wichtigsten:
Sie sparen Zeit und Arbeit
Die Geräte lassen sich einfach auf der Schiene einrasten oder einschieben, anstatt jedes einzelne Stück separat an der Schalttafel montieren zu müssen.
Sie fördern eine übersichtliche Anordnung
Das wirkt sich positiv auf die Sicherheit und den Zugang für Wartungsarbeiten an den Geräten aus.
Sie sparen Platz
Schienen ermöglichen enge Konfigurationen von Steuerungs- und Schutzelementen und bieten eine bequeme Möglichkeit, um interne und externe Verdrahtungsschaltungen zusammenzuführen. Sie sind daher ideal für Anwendungen mit begrenztem Raumangebot.
Sie sind kosteneffektiv
Das betrifft sowohl den Preis der Schienen selbst als auch das Potenzial, das sie für die Installation mit hoher Dichte nebeneinander bieten. Insgesamt lässt sich mit ihnen der Bedarf an Verdrahtung und Schaltschrankfläche erheblich reduzieren.
Längen und Breiten
Größter Vorteil des normierten Schienensystems: Es wurde für eine Reihe universeller Standardbreiten und -formen von Befestigungselementen entwickelt.
Anwender haben damit die Gewissheit, dass die Abmessungen vieler relevanter Module einheitlich sind.
Die markenübergreifende Kompatibilität sorgt für Flexibilität, Komponenten unterschiedlicher Hersteller lassen sich problemlos auf einer einzigen Tragschiene montieren und verdrahten.
Auch bei der Länge der Schienen haben sich bestimmte Maße als Standard etabliert. Sie reichen von 6 bis zu 6000 Millimeter, die größte Auswahl findet sich bei 2000 Millimeter. Beliebt sind allerdings Längen, die exakt zu den ebenfalls standardisierten Schaltschrankbreiten passen.
Für Stand- und Anreihschränke sind dies 600, 800, 1000 und 1200 Millimeter. Die Breite von Kompakt- und Wandschaltschränken reicht von 200 bis 400 Millimeter, die von Klemmenkästen von 150 bis 400 Millimeter.
Bei der Auswahl der Schienen ist darauf zu achten, dass sie einige Zentimeter schmaler sind als der Schaltschrank. So gibt es Schienen mit einer Länge von 387 Millimeter, die perfekt in einen Schaltschrank von 400 Millimeter Breite passen.
Querschnittprofil
Die meisten Schienen sind zudem sowohl in gelochter als auch in ungelochter Ausführung erhältlich. Gelochte Versionen bieten in der Regel eine bessere Systemorganisation, eine bessere Unterstützung der Komponenten und eine größere Flexibilität bei der Montage im Schaltschrank.
Die Mehrheit der Schienentypen lässt sich in vier Hauptkategorien einteilen, die weitgehend durch das Profil des Querschnitts definiert sind:
TS35 oder Hutschiene nach EN 50022/DIN 46277-3
Hutschienenprofile gelten im Allgemeinen als Industriestandard und sind wahrscheinlich am häufigsten in Gebrauch.
So wird die Hutschiene TS35 für die Installation einer Vielzahl von elektrischen industriellen Steuerungsprodukten und -modulen verwendet, von Schutz- und Leistungsschaltern und Motorsteuerungen bis hin zu dezentralen Ein- und Ausgabemodulen, Transformatoren, Antrieben, Industrie-Computern und vielem mehr.
Die Bezeichnung Hut bezieht sich auf den Querschnitt einer TS35-Hutschiene. Er ähnelt einem flachen Hut mit schmaler Krempe. Von der Oberkante bis zur Unterkante ist dieser Typ 35 Millimeter breit.
Der Kanal ist standardmäßig 7,5 Millimeter tief, es gibt aber auch Ausführungen mit 15 Millimeter Kanaltiefe. Für die Mehrheit der alltäglichen Anforderungen sind die 7,5-mm-Versionen der Hutschiene problemlos geeignet.
TS15 oder Miniatur-Hutschiene nach EN 50045/DIN 46277-2
Miniatur-Hutschienen oder TS15-Hutschienen besitzen die gleiche Form wie TS35-Hutschienen, sind aber schmaler.
Die beiden Normen unterscheiden sich in erster Linie durch ihre Breite von Kante zu Kante, wobei die TS15-Schienen nur 15 Millimeter breit sind.
Auch die Kanaltiefen sind oft unterschiedlich, wobei die Mini-Hutschienen tendenziell flacher sind als die TS35-Schienen, die Kanaltiefe beträgt meist nur 5,5 Millimeter.
TS15-DIN-Hutschienen finden sich in der Regel dort, wo der Platz knapp ist oder um kleinere Komponenten wie kompakte Anschlussdosen und Relais zu montieren.
TS32 oder C-Profil
TS32-DIN-Schienen sind 32 Millimeter breit und verfügen über einen C-förmigen Querschnitt mit einer symmetrischen Wölbung an den Außenkanten.
Dies wird heute im Allgemeinen als ein älterer Standard des DIN-Schienenmontagesystems angesehen, der in den früheren Jahren der universellen Einführung weit verbreitet war, inzwischen aber von der TS35-Variante überholt wurde.
DIN-Schienen mit C-Profil werden in der Regel nach der vertikalen Höhe der Schiene eingeteilt, wenn sie an einer Platte montiert ist. C20, C30, C40 und C50 sind die gängigsten Varianten.
TS-G-Typ-Profile nach EN 50035/DIN 46277-1
Auch die DIN-Schienen vom Typ G – manchmal auch als Typ J bezeichnet – sind nach der Form ihres Querschnitts benannt und weisen auf einer Seite eine tiefere Aussparung auf als auf der anderen.
Der tiefere der beiden äußeren Kanäle einer DIN-Schiene mit G-Querschnitt befindet sich normalerweise an der unteren Kante, wenn die Schiene in der Schalttafel montiert wurde. Sie bietet zusätzlichen Halt für schwerere oder leistungsstärkere Geräte.
Worauf ist bei der Hutschienenmontage zu achten?
Bei der Auswahl und der Montage von Hutschienen und Tragschienen im Allgemeinen sind Umweltfaktoren besonders wichtig. Unter anderem sind folgenden Variablen zu berücksichtigen:
Mögliche Exposition gegenüber suboptimalen Umgebungsbedingungen
Gehäusematerialien und Schaltschrankkonstruktion
Verfügbarkeit von Kühlung und Arbeitstemperaturbereich der Einbaugeräte
Schutzanforderungen
Anschlüsse und Verkabelung
Zusätzliche Anforderungen an die Funktionalität
Generell gelten Hutschienen und Montagehalterungen aus Edelstahl für die meisten Anwendungen als die robustesten und zuverlässigsten Typen. Verzinkte Stahlvarianten sind eine sehr verbreitete Allrounder-Option. Sie bieten eine große Stabilität in Kombination mit recht günstigen Preisen, eignen sich jedoch möglicherweise nicht so gut für feuchte Umgebungen, in denen ein größeres Korrosionsrisiko besteht. In einem solchen Szenario ist eloxiertes Aluminium eine beliebte Alternative.
Wenn bei der Hutschienenmontage die Schiene auch als Erdungssammelschiene fungieren soll, ist Kupfer möglicherweise die beste Option. Unter bestimmten schwierigen Bedingungen bringt dies aber einige potenzielle Nachteile mit sich, unter anderem in Bezug auf die langfristige Steifigkeit und Tragfähigkeit.
